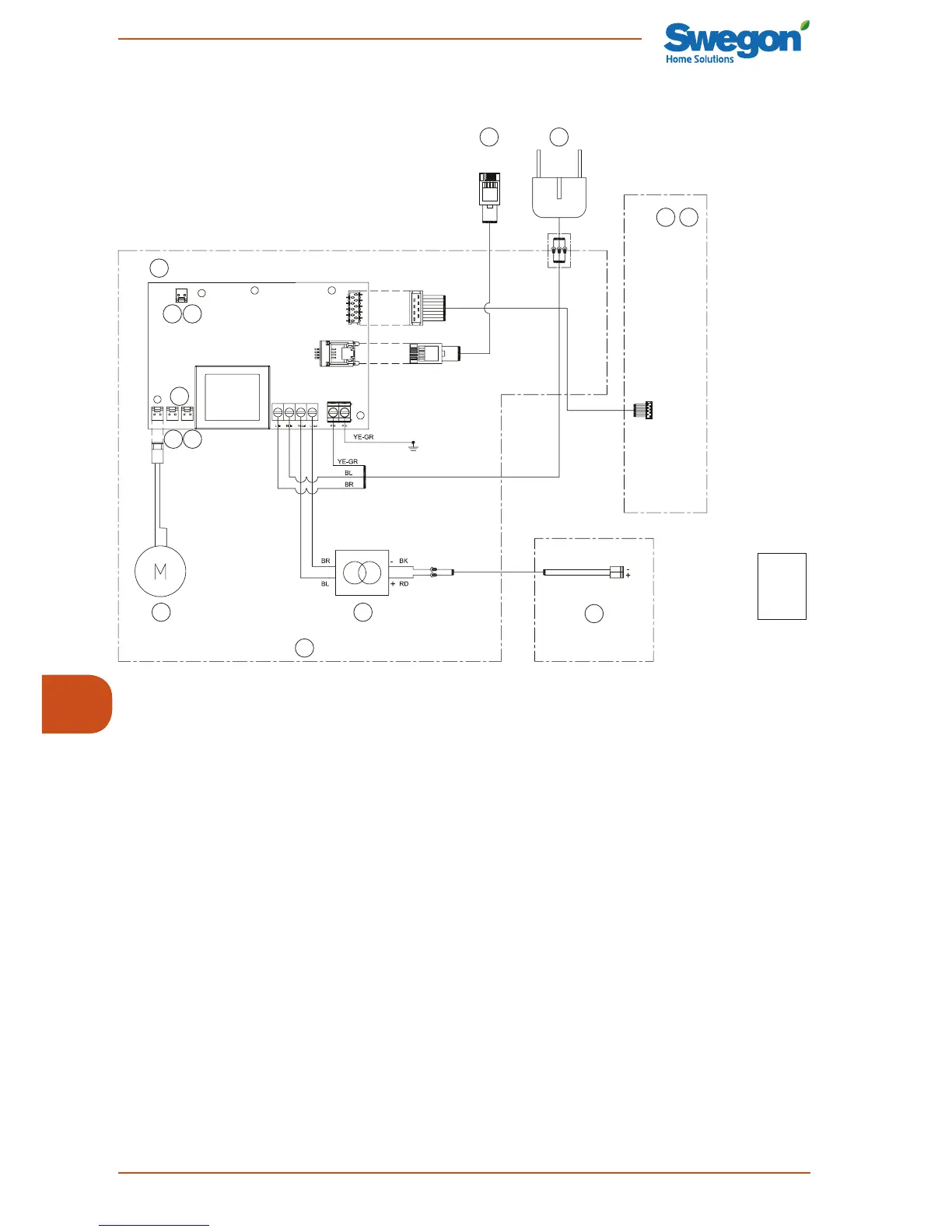

8.6 Sähkökytkentäkaavio
1S000349b
1
2
3
4
5
6
7
8
9
BK = Black
BL = Blue
BR = Brown
GR = Green
RD = Red
YE = Yellow
Motor
Ext in
Ext out
10
A B
10
C
1. Ohjainkortti (60300; MP087)
2. Ohjauskaapeli ilmanvaihtokoneelle, RJ9
-liitin (modulaarikaapeli)
3. Pistotulppaliitäntä 230 V, 50 Hz, 0,1 A
4. Ohjauspaneeli kosketuselektroniikalla
5. Ohjauspaneeli painikkeilla (Tango)
6. Peltimoottori
7. Sähkölaatikko
8. LED-ohjain
9. LED-valaisin (4000 K)
10. Liittimet ITK03-kaapelille:
A) Ext in: läpän ohjaus
B) Ext out: läpän asentotieto
C) EC-huippuimurin ohjaus
(GND = punainen,
0-10 V = valkoinen)
