3.4 Jazz
Kjøkkenhetten Swegon CASA Jazz er bereg-
net for montering direkte mot et R3- eller
R85-ventilasjonsaggregat. Avtrekkskanalen
kobles da direkte til kanaltilkoblingen på
undersiden av aggregatet. Kjøkkenhetten
leveres i høyre- eller venstreutførelse avhengig
av ventilasjonsaggregatets modell.
El- og styrekablene er plassert under dekk-
platen i bunnen av ventilasjonsaggregatet.
Kjøkkenhetten festes i aggregatet med skru-
ene som følger med.
Kjøkkenhetten Jazz kan også installeres
under kjøkkenskap med skruer som inngår i
leveransen og med strømkabel som må kjøpes
som tilbehør (613515). I tillegg, kan hetten
være installert mellom det øvre skap med
monteringsset som må kjøpes som tilbehør
(613515).

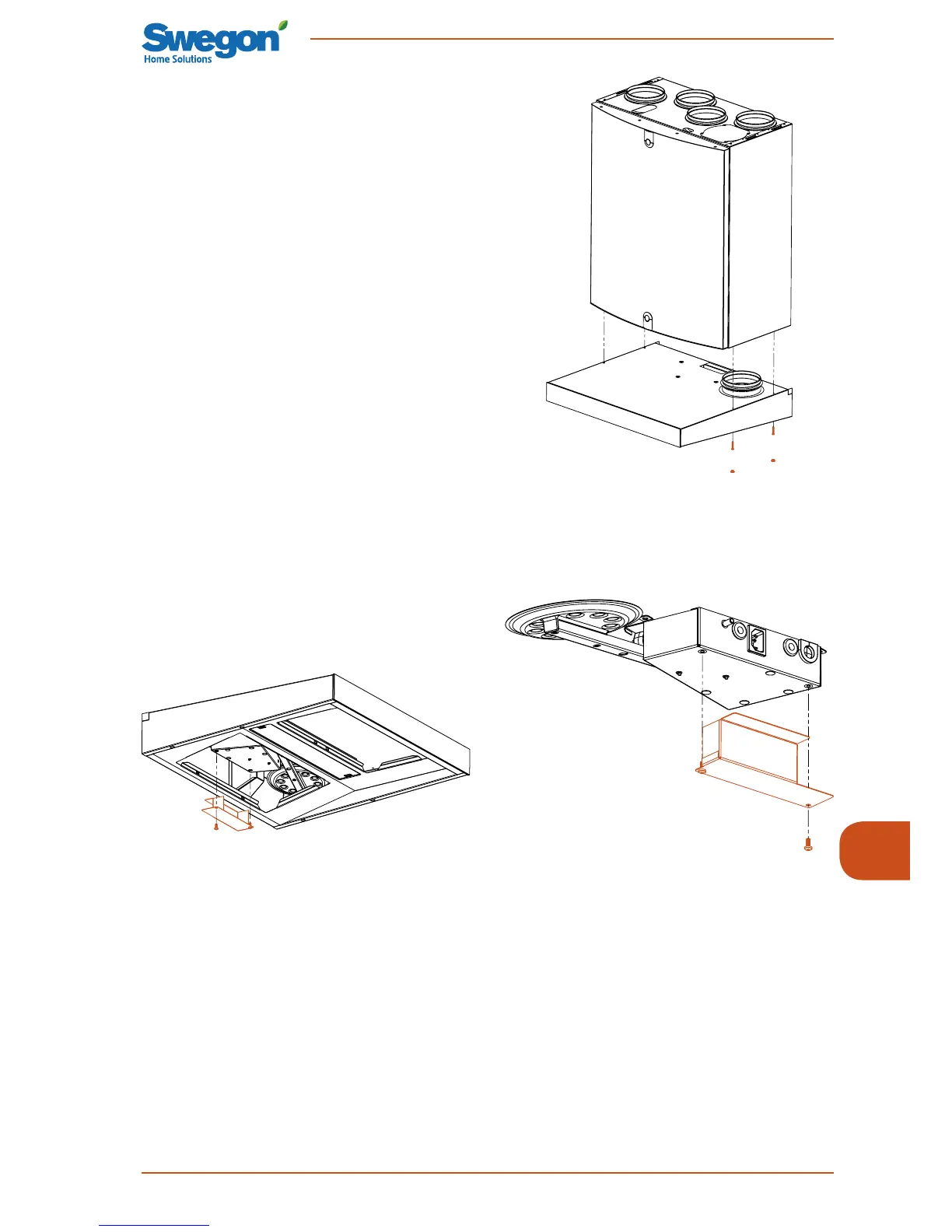

Montering under ventilasjonsaggregat
• Klargjør ventilasjonsaggregatet for mon-
tering ved å følge aggregatets anvisninger
for montering, drift og vedlikehold.
• Løsne beskyttelsesdekselet på kjøkken-
hettens apparatboks så du kommer til
kontaktene på el- og styrekablene.
• Skru til kjøkkenhettens festeskruer noen
omdreininger så de blir sittende på plass i
kjøkkenhetten.
• Tre el- og styrekablene inn i kjøkkenhetten.
Løft kjøkkenhetten opp mot ventilasjons-
aggregatet slik at kjøkkenhettens utløps-
stuss treffer kanaltilkoblingen i bunnen av
aggregatet. Kontroller at ingen av kablene
havner mellom ventilasjonsaggregatet og
kjøkkenhetten.
• Fest kjøkkenhetten under ventilasjonsag-
gregatet med fire skruer, og sett dekkprop-
per i skruehullene.
• Koble til el- og styrekablene og skru be-
skyttelsesplaten fast til apparatboksen.
