3.4 Jazz
Swegon CASA Jazz -liesikupu on tarkoi-
tettu asennettavaksi suoraan R3 tai R85-
ilmanvaihtokonetta vasten, jolloin sen
poistoilmakanava liitetään suoraan koneen
alapuolella olevaan kanavayhteeseen.
Liesikuvun voi hankkia oikea- tai vasenkätise-
nä riippuen siitä kumman mallinen ilmanvaih-
tokone on kyseessä.
Sähkö- ja ohjauskaapelit ovat ilmanvaihto-
koneen pohjassa peitelevyn alla. Liesikupu
asennetaan kiinni koneeseen toimitukseen
sisältyvien ruuvien avulla.
Jazz-liesikuvun voi asentaa myös kaapiston
alapuolelle toimitukseen sisältyvillä ruuveilla
ja lisävarusteena saatavan verkkojohdon
(613515)avulla. Lisäksi kuvun voi asentaa
yläkaappien väliin lisävarusteena saatavan
asennussarjan (613515)avulla.

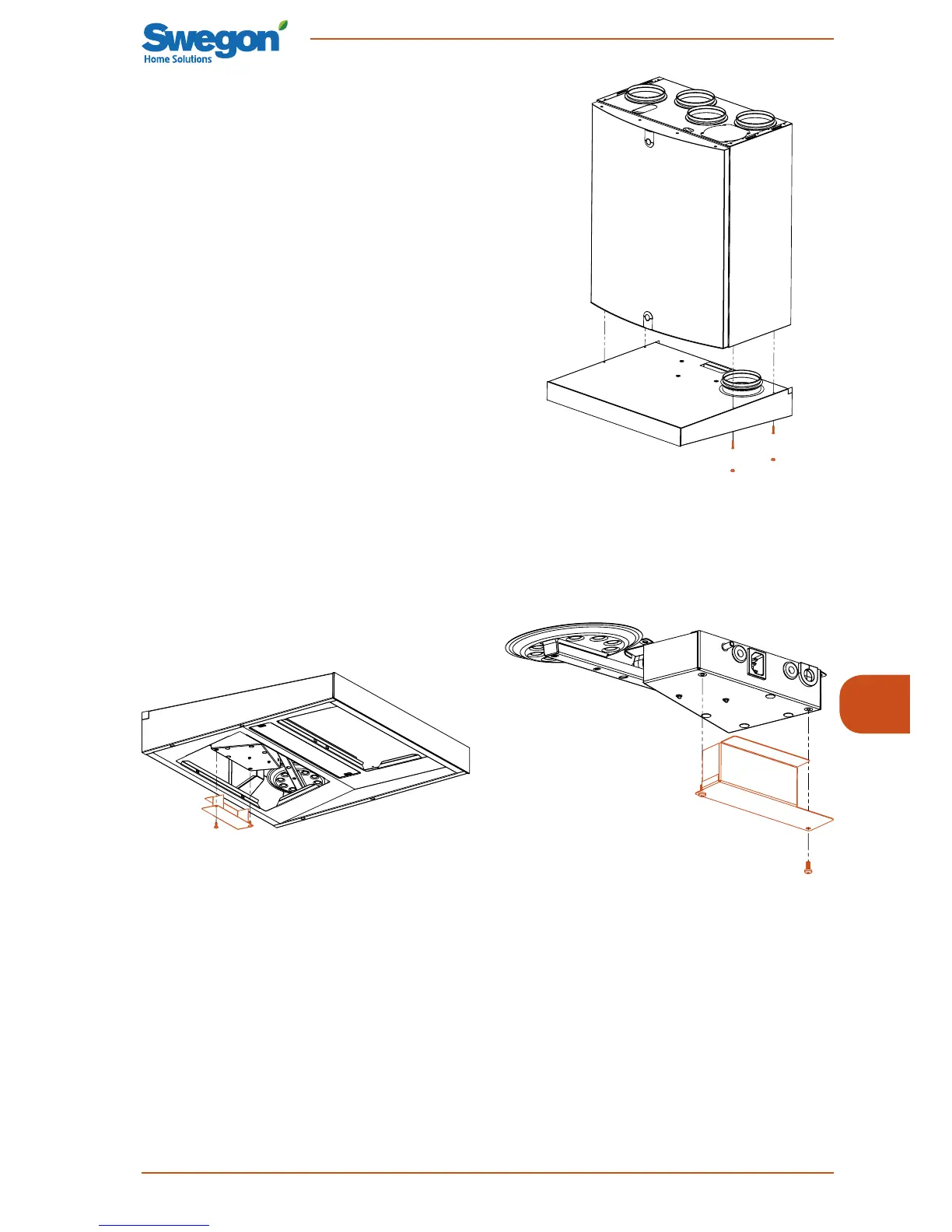

Asennus ilmanvaihtokoneen alle
• Valmistele ilmanvaihtokone kuvun asen-
nusta varten seuraamalla ilmanvaihtoko-
neen asennusohjetta.
• Irrota kuvun sähkölaatikon suojapelti, jotta
pääset käsiksi virta- ja ohjauskaapelien
liittimiin.
• Ruuvaa kuvun kiinnitysruuveja muutaman
kierroksen verran siten, että ne pysyvät pai-
koillaan kuvussa.
• Pujota sähkö- ja ohjauskaapelit kuvun
sisään. Nosta kupu vasten ilmanvaihtoko-
neen pohjaa siten, että kuvun lähtökaulus
osuu koneen pohjassa olevaan kanava-
yhteeseen. Varmista, että johtoja ei jää
ilmanvaihtokoneen ja liesikuvun väliin.
• Kiinnitä liesikupu ilmanvaihtokoneeseen
neljällä ruuvilla ja asenna peitetulpat
ruuvinreikiin.
• Kytke sähkö- ja ohjauskaapelit ja ruu-
vaa sähkölaatikon suojapelti takaisin
paikoilleen.
