kuvun yläosan reunapelleissä olevien rei-
kien läpi (ks. edellinen kuva). Varmista,
että kupu tulee vaakasuoraan. Keittotason
ja liesikuvun rasvasuodattimen välisen
turvaetäisyyden tulee olla vähintään 500
mm. Kaasulieden yhteydessä turvaetäisyys
on vähintään 650 mm.
• Säädä kuvun kiinni asento siten, että se
tulee syvyyssuunnassa linjaan yläkaappien
kanssa. Säätöruuvi on merkitty alla olevaan
kuvaan punaisella. Säätöruuvin (M6 kierre)
voi tarvittaessa vaihtaa pidempään, jos
yläkaappien syvyys on enemmän kuin 330
mm. Säätöruuvin sopivan pituuden voi
arvioida vähentämällä yläkaapin rungon
syvyydestä 285 mm.
• Kun kupu on asennettu seinään, kytke
ilmastointiputki poistokanavasta liesikuvun
lähtökaulukseen.
• Kytke lopuksi liesikupu pistorasiaan ja
asenna peitelevy tai maustekaappi kuvun
yläpuolelle.
3.3 Tango
Swegon CASA Tango -liesikupu on tarkoitettu
asennettavaksi keittiön yläkaapiston yhteyteen
toimitukseen sisältyvien kiinnitystarvikkeiden
avulla. Kupuun asennettavan kalusteoven suurin
mahdollinen korkeus ilman kanavaeristystä on
940 mm. Huomioi kanavan mahdollisen eristyk-
sen vaikutus kalusteoven valinnassa. Esimerkiksi
käytettäessä 30 mm eristekerrosta kalusteoven
korkeus voi olla enimmillään 870 mm, suoralla
kanavalla. Tätä korkeampi ovi edellyttää käyrien
hyödyntämistä kanavan asennuksessa.

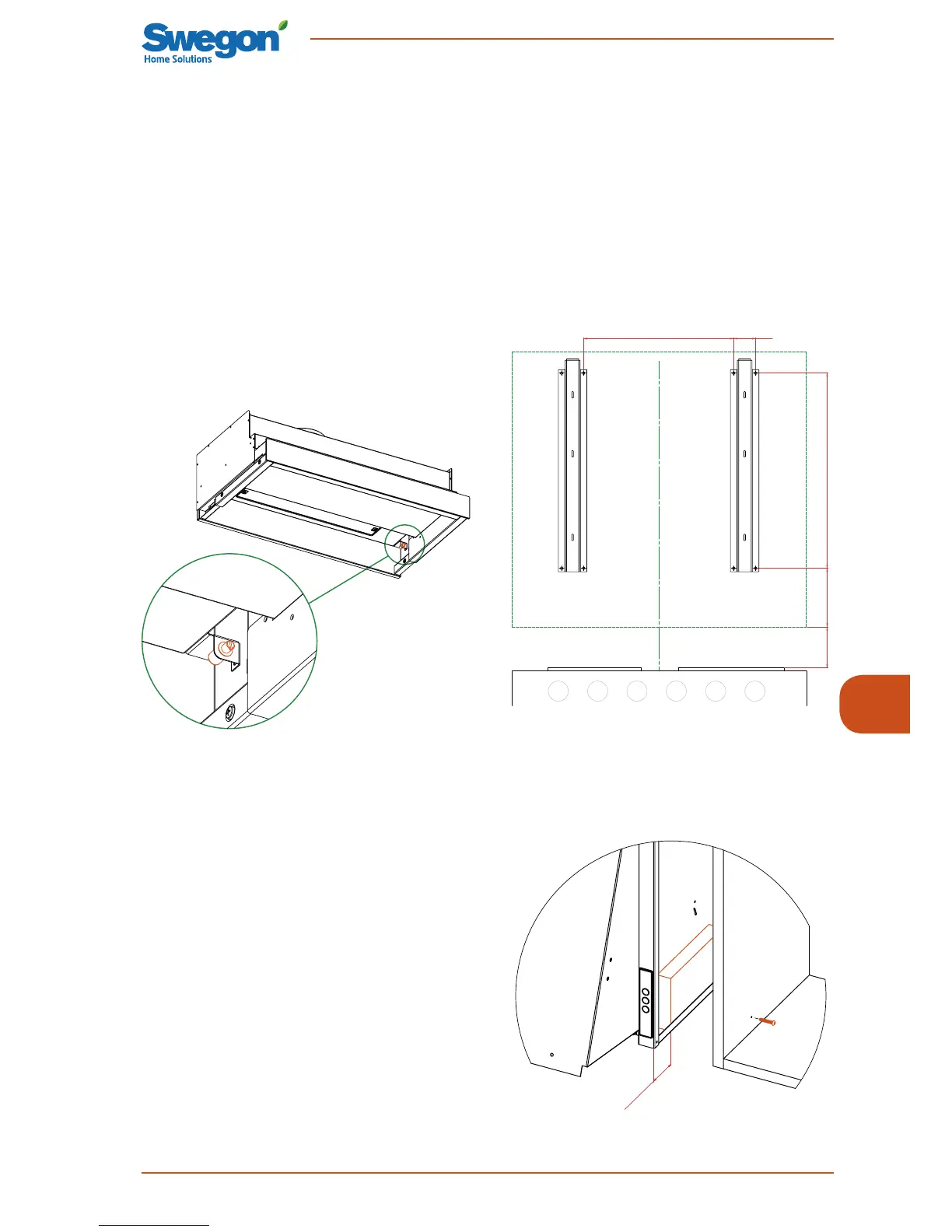

• Merkkaa lieden keskilinja seinään ja
kiinnitä liesikuvun asennusraudat oheisen
kuvan mukaisesti. Huomioi, että mikäli
yläkaapiston syvyys on enemmän kuin
300 mm, asennusrautojen ja seinän väliin
on asennettava sopivan paksuinen levy,
jotta kuvun etureuna tulee samalle tasolle
yläkaappien runkojen kanssa.
• Kuvun sivuseinät voi halutessaan kiinnittää
viereisiin kaappeihin laittamalla sivuseinien
alareunan pokkauksiin puukapulat ja kiertä-
mällä niihin ruuvit sivukaappien seinien läpi.
44,8
305
397125-130
min. 450
