1. Allmänt
Spiskåpan har en central roll i hemmets
ventilationssystem. Det är viktigt att spiskåpan
avlägsnar oset effektivt och tyst.
Tack vare sin formgivning med eleganta och
distinkta linjer smälter alla Swegon CASA
spiskåpor in på ett elegant sätt som en del av
inredningen i ett modernt kök. Vid konstruk-
tionen har man fäst särskild uppmärksamhet
på användningskomforten, och i kåporna
har man prioriterat släta ytor som är lätta att
rengöra. Fettfiltren av rostfritt stål är lätta att
rengöra. Belysningen i spiskåporna utgörs av
underhållsfria LED-armaturer (4000 K).
2. Styrteknik
Smart & Premium
Med Swegon CASA spiskåpor kan man styra
ventilationsaggregat som är utrustade med
Smart och Premium styrteknik.
EC-takfläkt
Swegon CASA Smart spiskåpa kan styra en
takfläkt utrustad med EC-fläkt.
3. Montering
Ta spiskåpan ur kartongen och kontrollera att
den inte har några skador. En felaktig produkt
får inte installeras och inte tas i bruk.
Medan installationen pågår bör man bör
skydda spisen, exempelvis med kartong ur
spiskåpans förpackning. Hantera spiskåpan
varsamt under installationen.
Alla spiskåpor är försedda med en stick-
propp, som fungerar som huvudströmbrytare.
Vägguttaget för anslutning av spiskåpan ska
placeras på en lättåtkomlig plats. Om Safera
säkerhetsteknik installeras i anslutning till
spiskåpan, krävs ett dubbelt vägguttag.
Spiskåpan ansluts med en modularkabel till ett
ventilationsaggregat med Smart eller Premium
styrteknik. Om modularkabeln förläggs inuti
någon byggkonstruktion (t.ex. en vägg), ska
kabeln förläggas i ett∅20 mm:s rör om behov
av byte skulle komma att uppstå.
Om kåpan ska styra ett ventilationsaggregat
eller en takfläkt med ILVA transformatortek-
nik, ska styr- och elkablarna anslutas enligt
installationsanvisningen för ILVA-boxen.
3.1 Blues
Med de medföljande fästdetaljerna kan
spiskåpan Swegon CASA Blues monte-
ras i väggen och i angränsande överskåp.
En kanalinklädnad finns som tillbehör för
väggmontering.
Installation innfelt i skaprekken

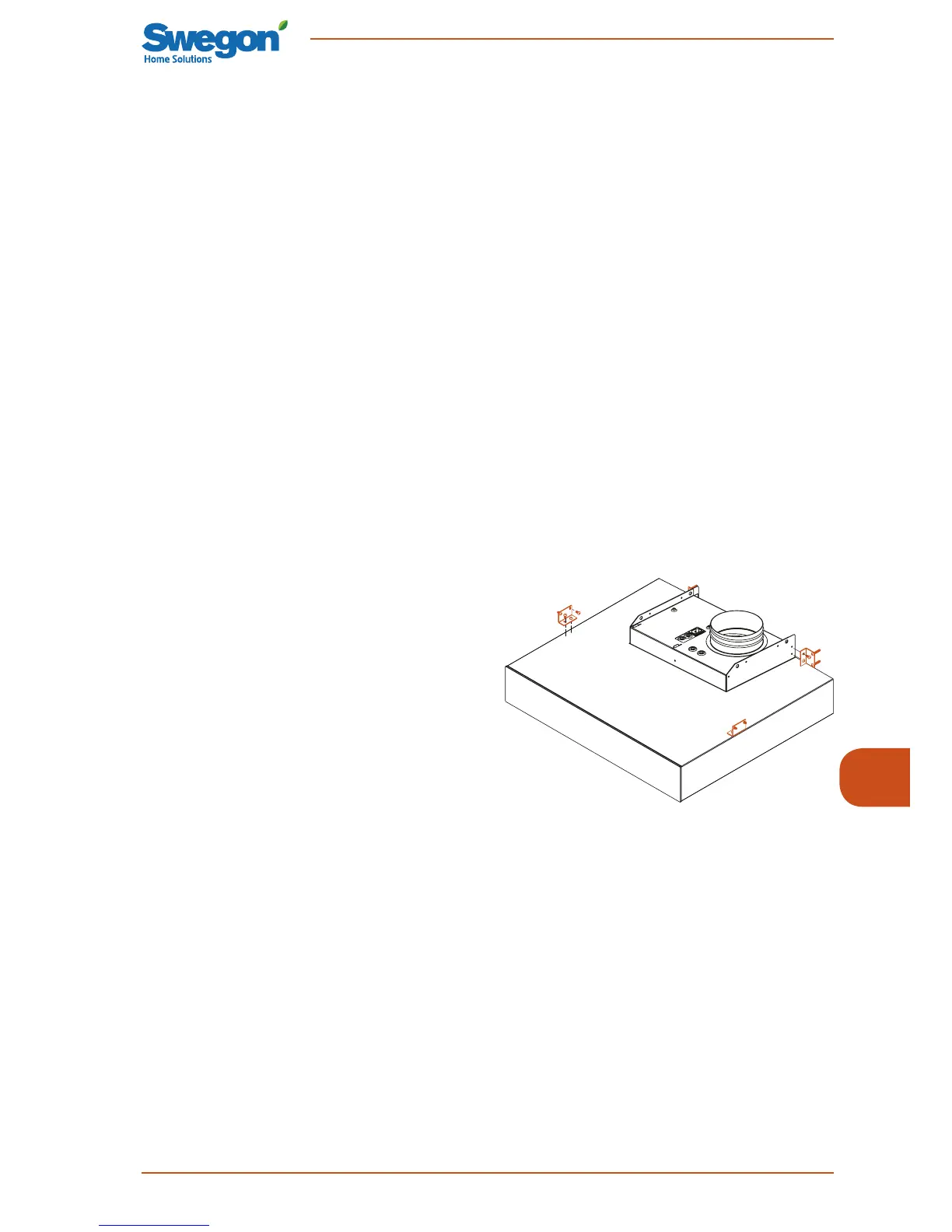

• Förbered spiskåpan för montering genom
att fästa de fyra kantjärnen ur materiel-
påsen enligt bilden nedan. Skruva fast
kantjärnen vid spiskåpans kanter, på lämp-
liga platser med hänsyn till kryddhyllan och
köksskåpen på båda sidorna.
• Fäst spiskåpan i väggen och i angränsande
överskåp. Se till att spiskåpan placeras
vågrätt. Säkerhetsavståndet mellan spishäl-
len och spiskåpans fettfilter ska vara minst
500 mm. Ovanför en gashäll ska säker-
hetsavståndet vara minst 650 mm.
• Anslut ventilationsröret från utloppskana-
len till spiskåpans utloppsstos när spiskå-
pan har monterats på väggen.
• Anslut slutligen spiskåpan till vägguttaget
och montera kryddhyllan eller täckskivan
ovanför spiskåpan.
