3.4 Jazz
Spiskåpan Swegon CASA Jazz är avsedd
att monteras direkt mot ett R3- eller R85-
ventilationsaggregat, och då ansluts från-
luftskanalen direkt till kanalanslutningen på
aggregatets undersida. Spiskåpan kan fås i
höger- eller vänsterutförande beroende av
ventilationsaggregatets modell.
El- och styrkablarna finns under täckplåten i
botten av ventilationsaggregatet. Spiskåpan
monteras i aggregatet med skruvarna som
ingår i leveransen.
Jazz spiskåpan kan även monteras separat
under eller mellan angränsande överskåp med
tillbehörspaket 613515 (apparatkabel och
fästdetaljer).

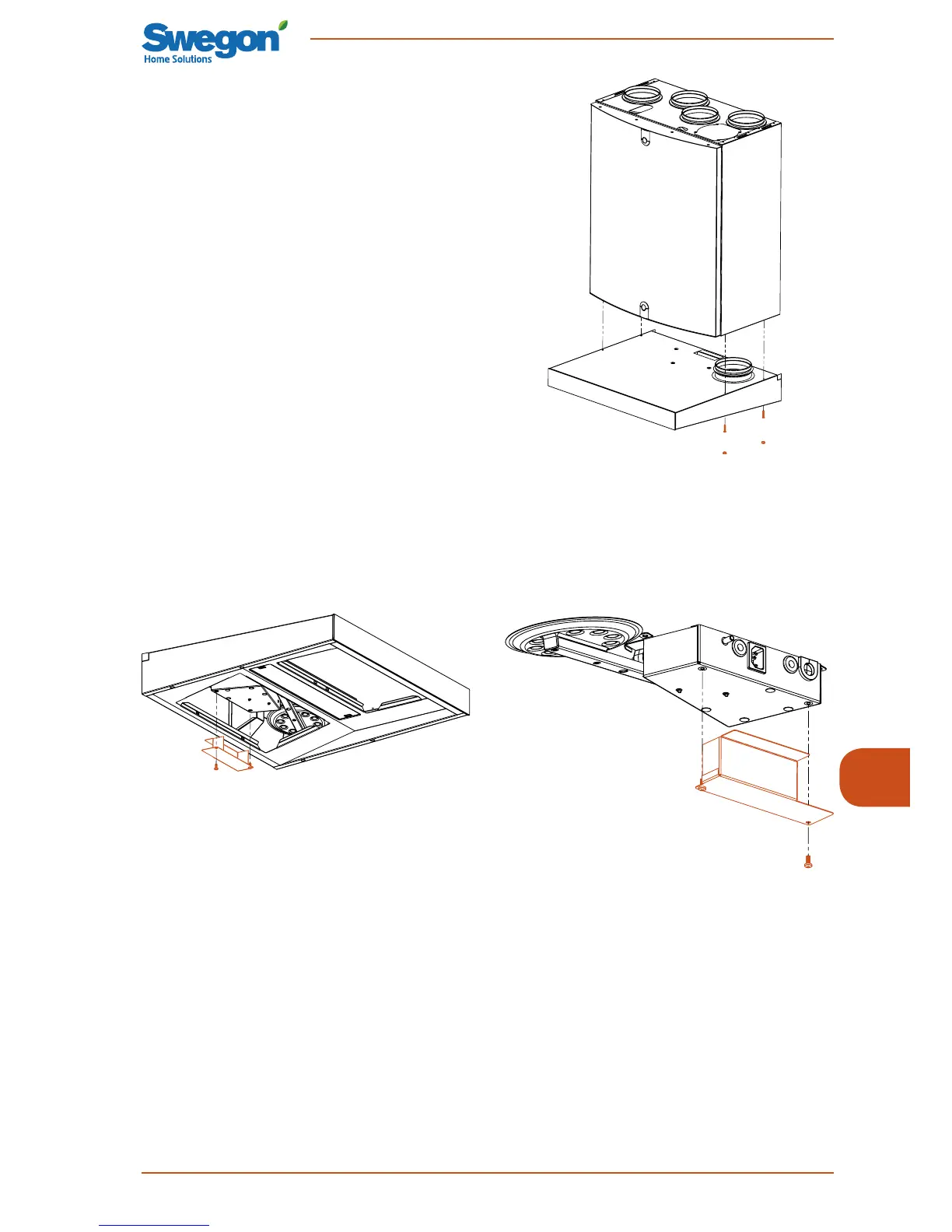

Installation under ventilationsaggregat
• Förbered ventilationsaggregatet för mon-
tering genom att följa ventilationsaggrega-
tets monteringsanvisning.
• Lossa skyddsplåten på spiskåpans apparat-
låda så att du kommer åt kontakterna på
el- och styrkablarna.
• Skruva in spiskåpans fästskruvar några
varv så att de hålls kvar på sina platser i
spiskåpan.
• Trä in el- och styrkablarna i spiskåpan. Lyft
upp spiskåpan mot ventilationsaggrega-
tet så att spiskåpans utloppsstos träffar
kanalanslutningen i aggregatets botten.
Kontrollera att inga kablar hamnar mellan
ventilationsaggregatet och spiskåpan.
• Fäst spiskåpan under ventilationsag-
gregatet med fyra skruvar och montera
täckproppar i skruvhålen.
• Anslut el- och styrkablarna och skruva fast
skyddsplåten på apparatlådan.
