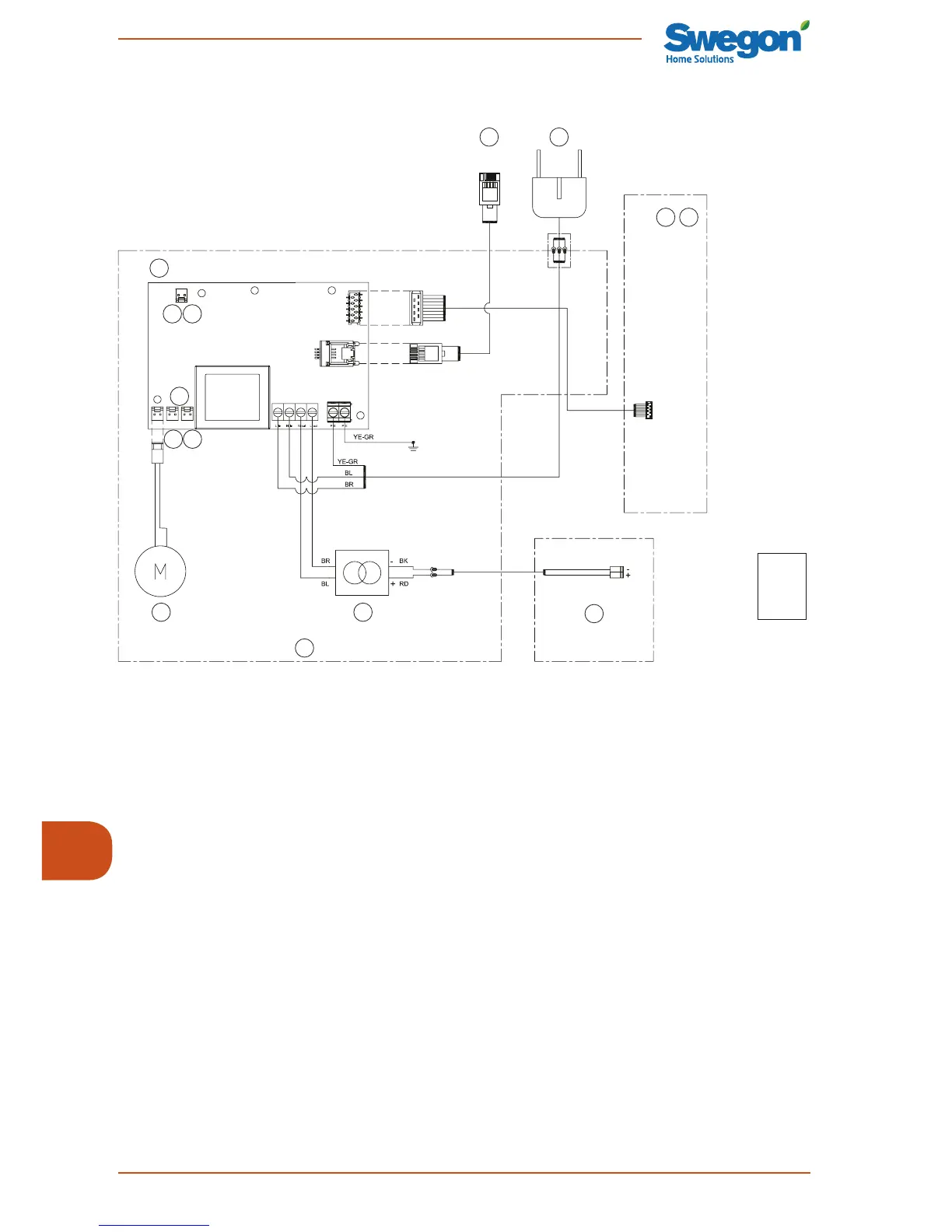

8.6 Elektrisk koblingsskjema
1S000349b
1
2
3
4
5
6
7
8
9
BK = Black
BL = Blue
BR = Brown
GR = Green
RD = Red
YE = Yellow
Motor
Ext in
Ext out
10
A B
10
C
1. Styrekort (60300; MP087)
2. Styrekabel ventilationsaggregat, RJ9-
kontakt (modulærkabel)
3. Støpseltilkobling 230 V, 50 Hz, 0,1 A
4. Kontrollpanel med pekeskjermelektronikk
5. Kontrollpanel med knapper (Tango)
6. Spjeldmotor
7. Apparatboks
8. LED-styring
9. LED lys (4000 K)
Tilkoblinger for ITK03 kabel:
A) Ext in: styring av spjeldet
B) Ext out: innstillingssignaler for
spjeldet
C) Styring av EC-takvifte
(GND = rød,
0-10 V = hvit)
