基本操作

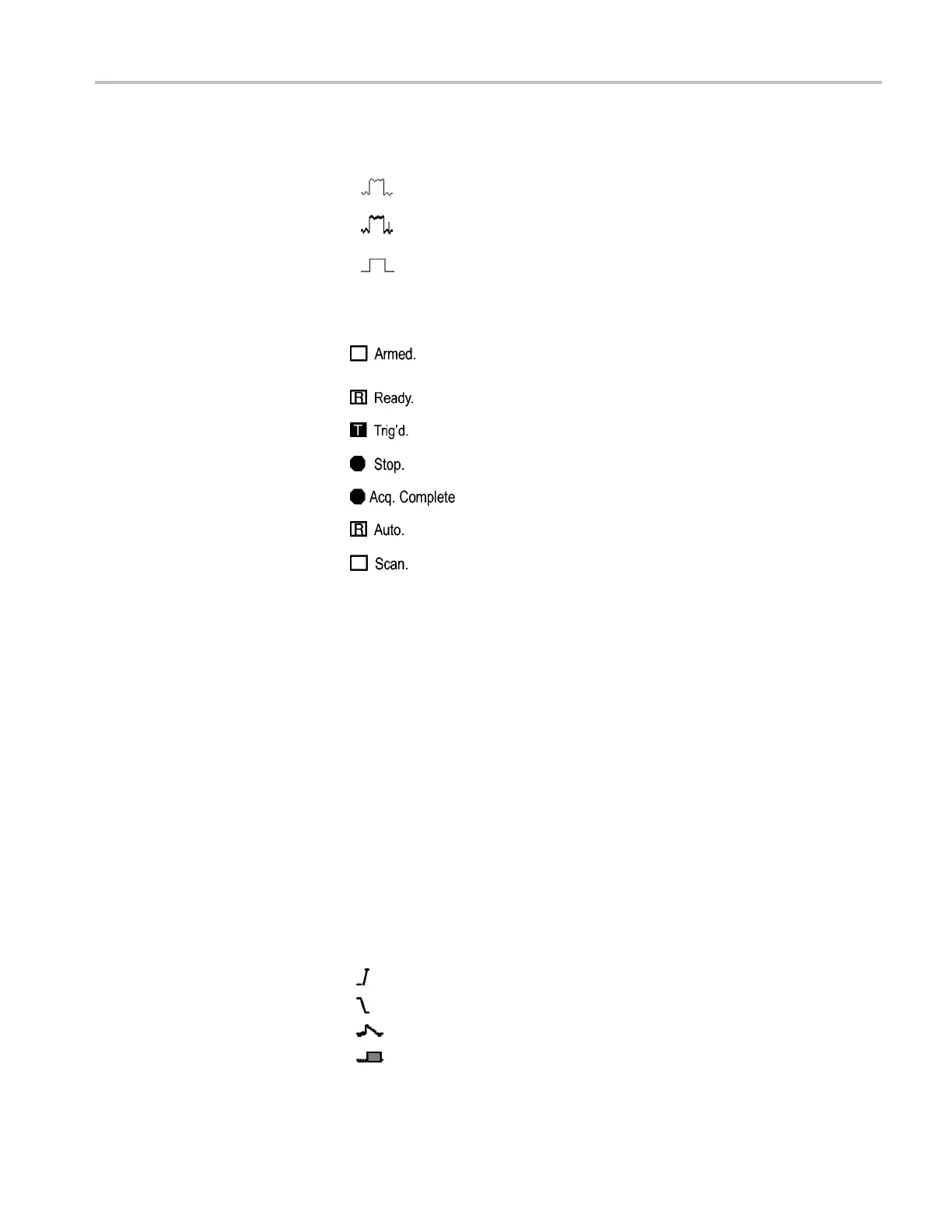

1. 显示图标表示获取方式。
采样方式
峰值检测方式
平均值方式
2. 触发状态显示如下：
示波器正在采集预触发数据。 在此状态下忽略所
有触发。
示波器已采集所有预触发数据并准备接受触发。
示波器已发现一个触发，并正在采集触发后的数据。
示波器已停止采集波形数据。
示波器已经完成“单次序列”采集。
示波器处于自动方式并在无触发状态下采集波形。
在扫描模式下示波器连续采集并显示波形。
3. 标记显示水平触发位置。旋转“水平位置”旋钮可以调整标记位置。
4. 显示中心刻度处时间的读数。 触发时间为零。
5. 显示边沿或脉冲宽度触发电平的标记。
6. 屏幕上的标记指明所显示波形的地线基准点。 如没有标记，不会显示
通道。
7. 箭头图标表示波形是反相的。
8. 读数显示通道的垂直刻度系数。
9. AB
W
图标表示通道带宽受限制。
10. 读数显示主时基设置。
11. 如使用视窗时基，读数显示视窗时基设置。
12. 读数显示触发使用的触发源。
13. 采用图标显示以下选定的触发类型：
上升沿的边沿触发。
下降沿的边沿触发。
行同步的视频触发。
场同步的视频触发。
TBS1000 Series Oscilloscopes Installation and Safety Manual 95
