TPP0101 および TPP0201 シリーズ受動プローブ（100 MHz/200 MHz 10X）に関する情報
プローブとオシロスコープの接続

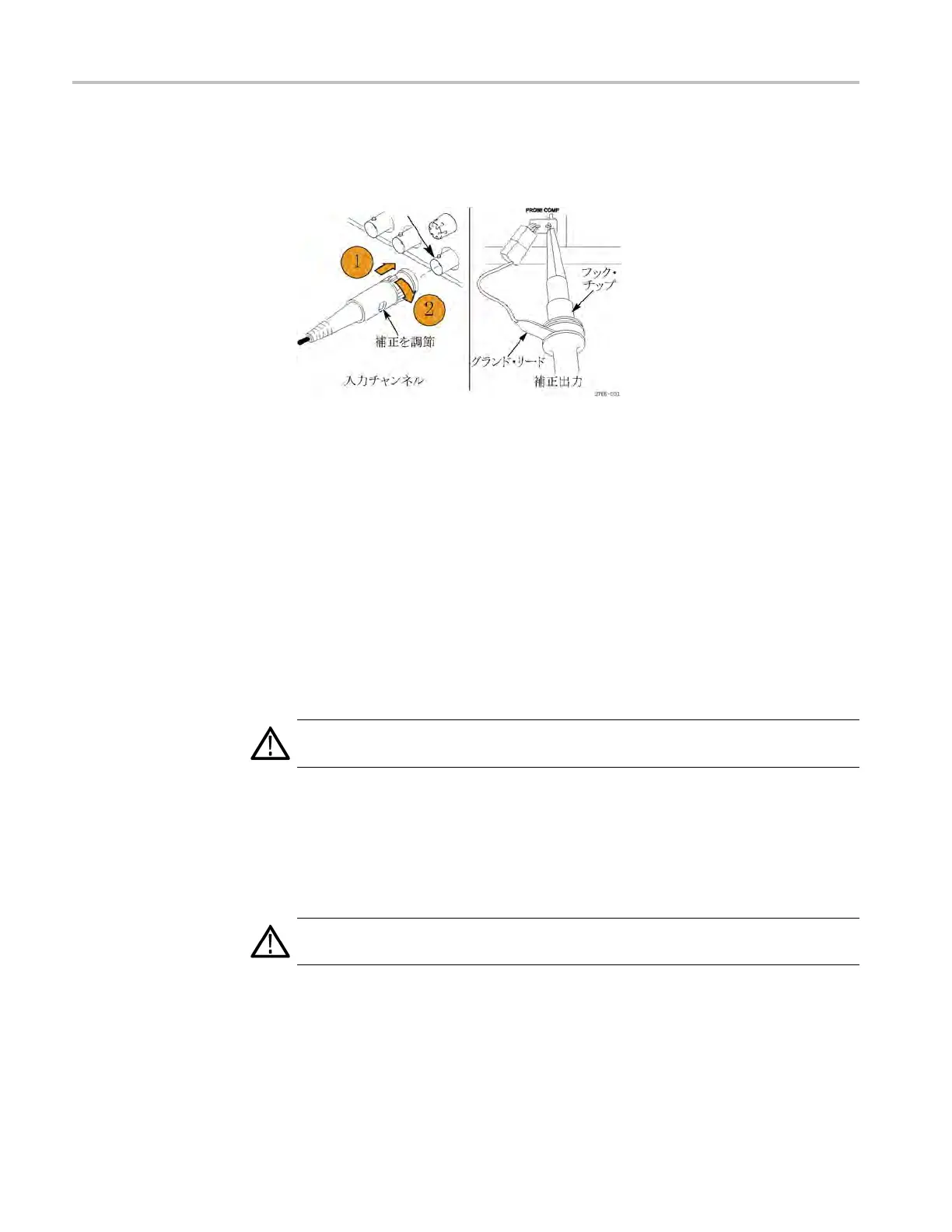

以下の図に示すようにプロ
ーブを接続します。
プローブの補正
オシロスコープの入力特性には個々に差異があるため、オシロスコープ上で
プローブをあるチャンネルから別のチャンネルに接続し直した後は、プローブ
の低周波数補正を調節しなければならない場合があります。
校正済みの 1 KHz 方形波（1 ms/div で表示）の立上りエッジと立下りエッジの
間で顕著な差異が認められる場合は、以下の手順を実行して低周波数補正
を最適化し
てください。
1. 測定に使用するオシロスコープのチャンネルにプローブを接続します。
2. オシロスコープのフロント・パネルにあるプローブ補正出力端子にプロー
ブを接続します。
警告：
感電を避けるために、オシロスコープの Probe Comp 信号への接続は、
この調節を行うときのみにしてください。
3. Autoset（オートセット）を押すか、その他の方法でオシロスコープを調節し、
安定した波形表示が得られるようにします。
4. 上部が完全に平坦な方形波（下図を参照）がディスプレイに表示されるま
で、プローブのトリマを調整します。
警告： 感電を避けるため、補正値の調節には絶縁の施された調節ツールの
みを使用してください。
70 TBS1000 Series Oscilloscopes Installation and Safety Manual
