入门
探头衰减设置
探头有不同的衰减系数，它影响信号的垂直刻度。 探头检查向导验证示
波器的衰减系数是否与探头匹配。
作为探头检查的替代方法，可以手动选择与探头衰减相匹配的系数。例
如，要与连接到 CH1 的设置为 10X 的探头相匹配，请按下 1 ► “探头”
► “电压” ► “衰减”选项，然后选择 10X。
说明： “衰减”选项的默认设置为 10X。

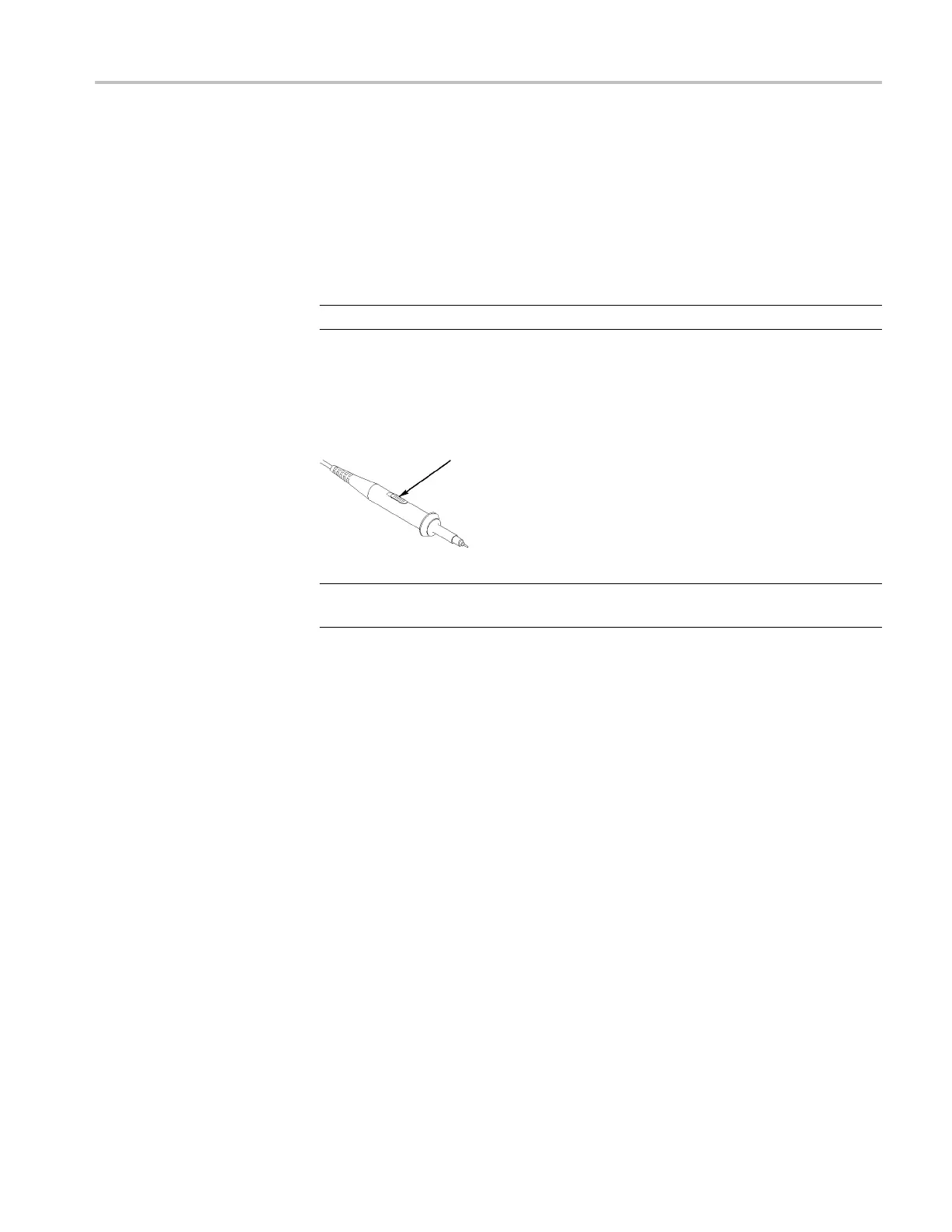

如果更改 P2220 探头上的“衰减”开关，则还必须更改示波器“衰减”
选项来与之匹配。
开关设置为 1X 和 10X。
“衰减”开关
说明： 当“
衰减”开关设置为 1X 时，P2220 探头将示波器的带宽限制
到 6 MHz。 要使用示波器的全带宽，请确保将开关设定到 10X。
电流探头
标度
电流探头提供与电流成比例的电压信号。 您需要设置示波器来匹配电流
探头的比例。 默认的刻度是 10 A/V。
例如，要设置连接到 CH1 的电流探头的比例，请按下 1 ► “探头” ►
“电流” ► “比例”选项，然后选择一个适当的值。
自校正
自校正程序可以以最大测量精度优化示波器信号路径。 您可以随时运行
该
程序，但当环境温度变化达 5℃ (9℉) 或以上时，应始终运行该程序。
此过程大概需要两分钟。
为了校准更精确，请打开示波器电源，然后等待 20 分钟以确保示波器预
热。
要补偿信号路径，请断开输入连接器上连接的任何探头或电缆。然后，访
问 Utility（辅助功能） ► “自校正”选项，并遵照屏幕上的指示进行
操作。
TBS1000 Series Oscilloscopes Installation and Safety Manual 91
