入门

要对计划使用 Ext Trig

（外部触发）输入的探头进行补偿，请执行以下

步骤：

1. 将探头连接到任何输入通道

BNC，例如通道 1。

2. 按下 PROBE CHECK（探头检测）按钮并遵照屏幕上的指示进行操作。

3. 正确验证探头功能并正确补偿之后，将探头连接到 Ext Trig（外部触

发）BNC。

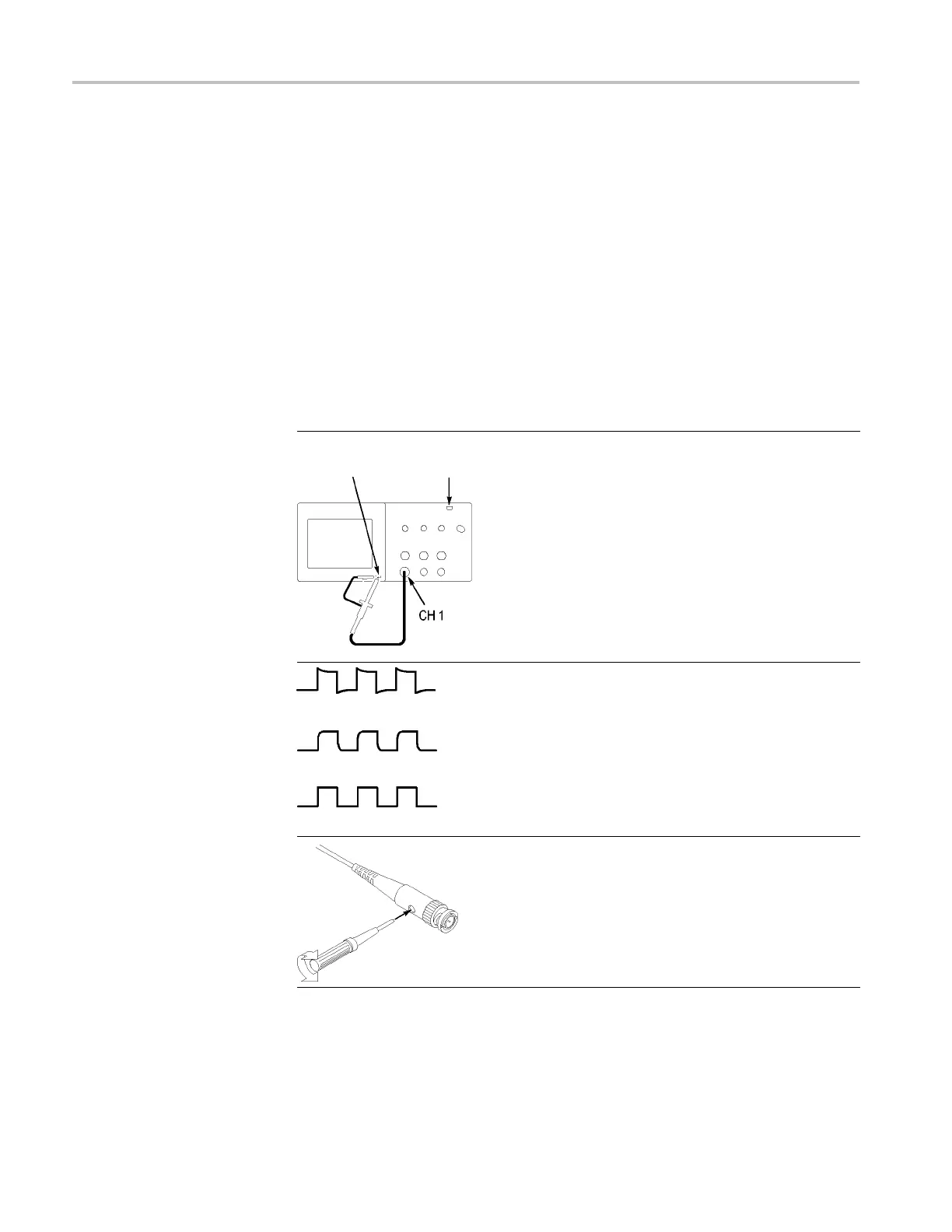

手动探头补偿

作为探头检查向导的替代方法，您可以手动执行此调整来匹配探头和输入

通道。

探头补偿

自动设置按

钮

1. 按下 1 ► “探头” ► “电压”

► “衰减”选项并选择 10X 。将

TPP0101/TPP0201 探头连接到示波器上

的通道 1。如果使用探头钩式端部，请

确保钩式端部牢固地插在探头上。

2. 将探头端部连接到 PROBE COMP ~5V@1kHz

（探头补偿 ~5V@1kHz）端子上，将基准

引线连接到 PROBE COMP（探头补偿）机

箱端子上。显示通道，然后按下“自动

设置”按钮。

过补偿

补偿不足

补偿正确

3. 检查所显示波形的形状。

4. 如有必要，请调整探头。

必要时

重复操作。

90 TBS1000 Series Oscilloscopes Installation and Safety Manual
