THOMSON 510059 - Utilisation Avec des Automatismes Dautres Marques

KIT SOLAIRE UNIVERSEL 12V/24V
FR
10
www.mythomson.com
D - BRANCHEMENT GENERAL

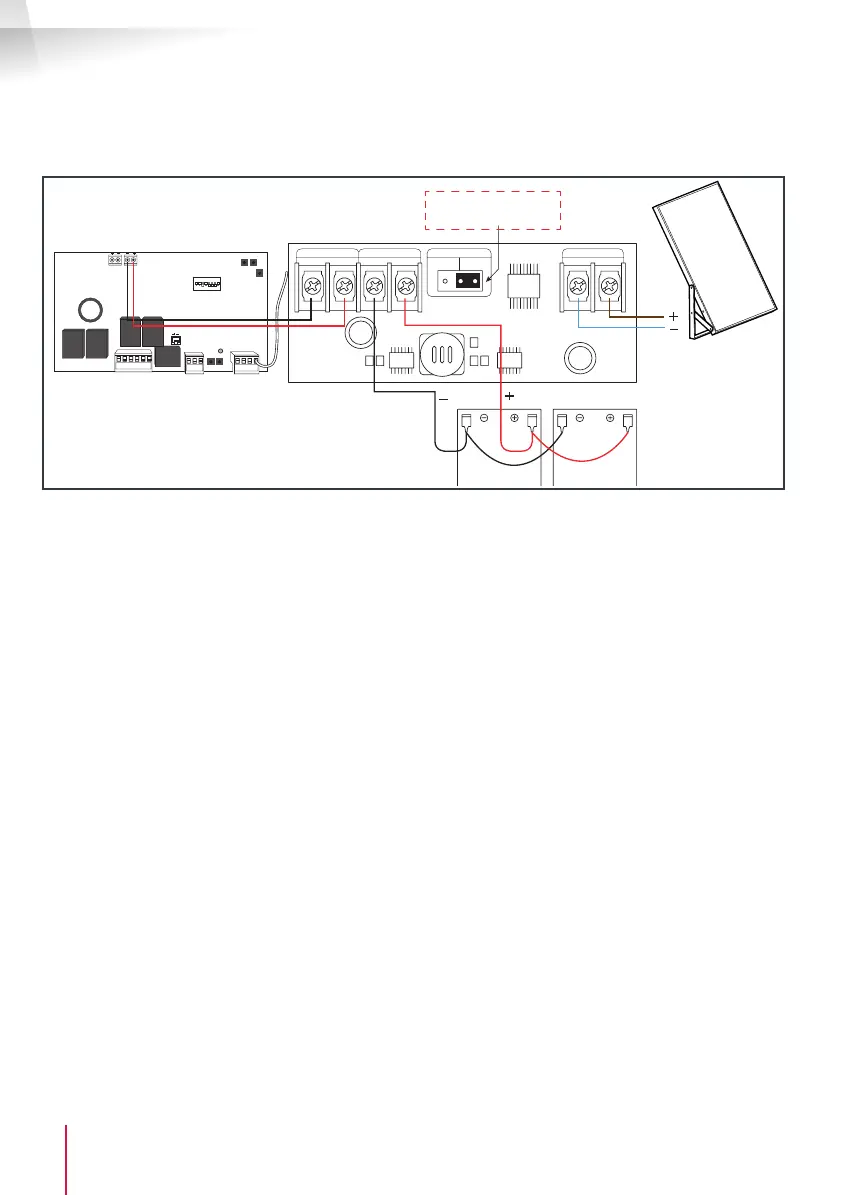

E - UTILISATION AVEC DES AUTOMATISMES D’AUTRES MARQUES
12V SW200D2S Branchement en parallèle des batteries
Ne rien brancher sur SOL - /+ de la carte
OC1
LD1
ON
12345678
DP
OC2
-M2+ -M1+ -Warm+
RF1
RF2 AUTO
+12V
NC
COM
GND
O/C1 O/C2
GND ANT
SOLAR
PANEL
BAT
COM4
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
METTRE LE
SWITCH SUR 12V
batteries
Ce kit d’alimentation peut être utilisé avec des automatismes de portail de marques concurrentes à la société
Avidsen compatibles solaire.
Les automatismes doivent impérativement fonctionner sous une tension exclusive de 12VDC ou 24VDC.
Toute autre tension ne permettra pas l’utilisation de ce kit solaire.
Assurez vous que la carte électronique dispose d’une entrée prévue pour une batterie de secours.
ATTENTION A LA POLARITÉ DE BRANCHEMENT.
Référez vous en toute circonstance à cette notice pour le câblage du kit solaire.
Il est préférable que la carte électronique se mette en veille au bout d’un temps donné an de limiter la
consommation courant (se référer aux données techniques de la carte électronique en question pour plus de
précisions).
Il est possible que la motorisation bride certaines de ses fonctionnalités en cas d’une alimentation par batterie.
En cas de perte d’accessoires ou autres fonctions, assurez vous que cela ne vienne pas de ce fait.
En cas de décharge prématurée des batteries, assurez vous qu’aucun accessoire externe n’utilise la carte
comme moyen d’alimentation (module de commande, platine de rue de visiophone, etc…) Si tel serait le cas, il
sera nécessaire de les débrancher de la carte électronique.
