THOMSON 510059 - Conexión 24 V; Conexión con Tarjeta Electrónica Avidsen

KIT SOLAR UNIVERSAL DE 12-24 V
ES
8
www.mythomson.com
D - CONEXIÓN GENERAL

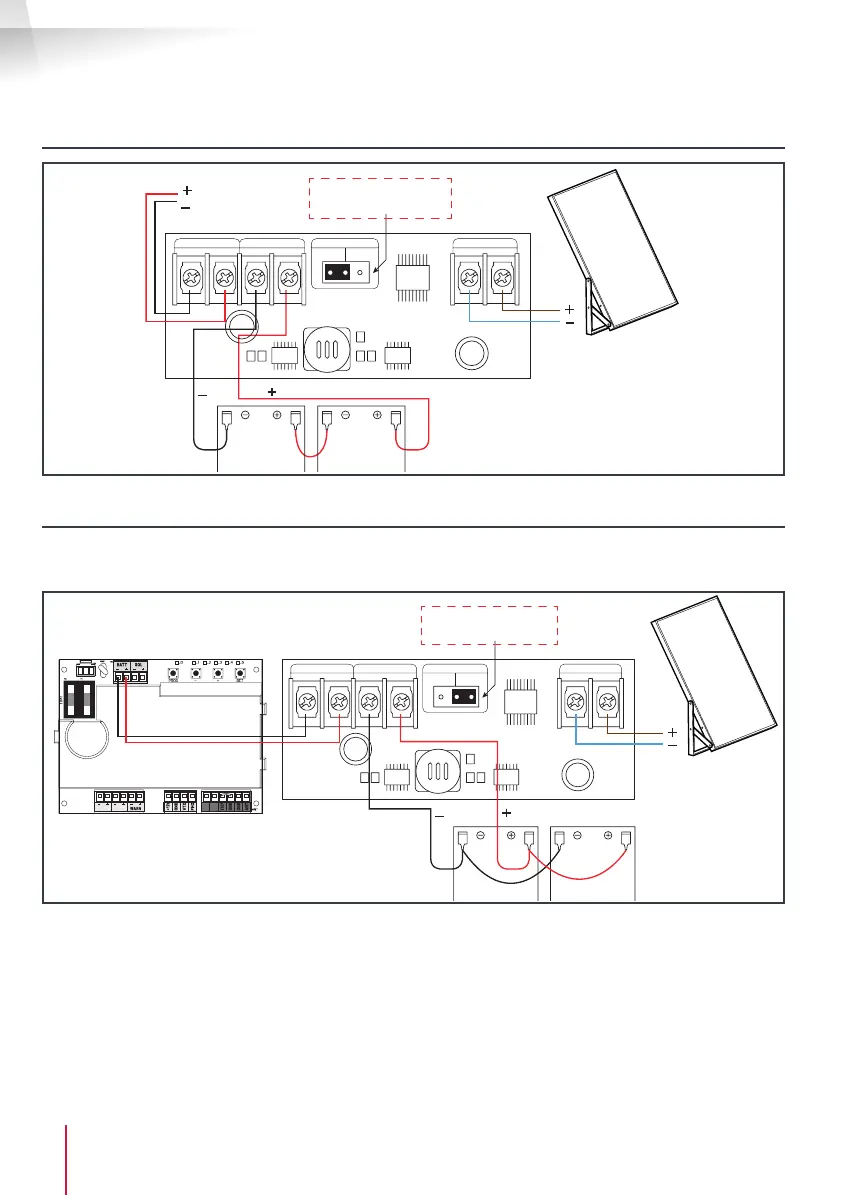

2 - CONEXIÓN 24V
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
2 x 1,5 mm
2
(1,5 m máx.)
hacia la alimentación
batería
automatismo
PONER EL
CONMUTADOR EN 24V
2 x 0,75 mm
2
(5 m máx.)
de las baterías
3 - CONEXIÓN CON TARJETA ELECTRÓNICA AVIDSEN
12 V CA2B9TRAC/TRAR/SLDTR Conexión en paralelo de las baterías
No conectar nada a SOL - /+ de la tarjeta
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
M1 M2
2B 1B
PONER EL
CONMUTADOR EN 12 V
de las baterías
