THOMSON 510059 - Branchement 24 V; Branchement Avec Carte Électronique Avidsen

KIT SOLAIRE UNIVERSEL 12V/24V
FR
8
www.mythomson.com

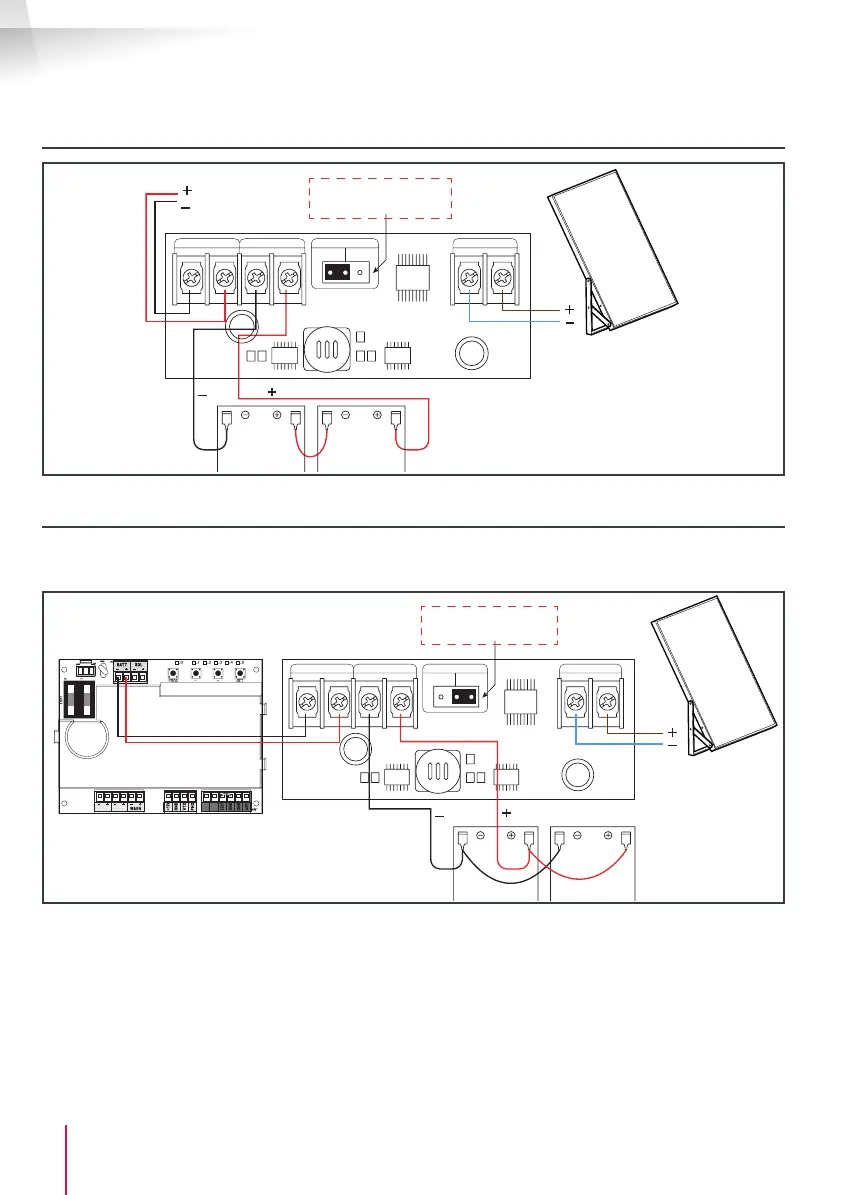

D - BRANCHEMENT GENERAL
2 - BRANCHEMENT 24V
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
2 x 1,5mm2 (1,5m maxi)
vers alimentation
batterie
automatisme
METTRE LE
SWITCH SUR 24V
2 x 0,75mm2 (5m maxi)
batteries
3 - BRANCHEMENT AVEC CARTE ÉLECTRONIQUE AVIDSEN
12V CA2B9TRAC/TRAR/SLDTR Branchement en parallèle des batteries
Ne rien brancher sur SOL - /+ de la carte
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
M1 M2
2B 1B
METTRE LE
SWITCH SUR 12V
batteries
