THOMSON 510059 - Aansluiting 24 V; Aansluiting Van Elektronische Kaart Avidsen

UNIVERSELE ZONNE-ENERGIEKIT 12-24 V
NL
8
www.mythomson.com

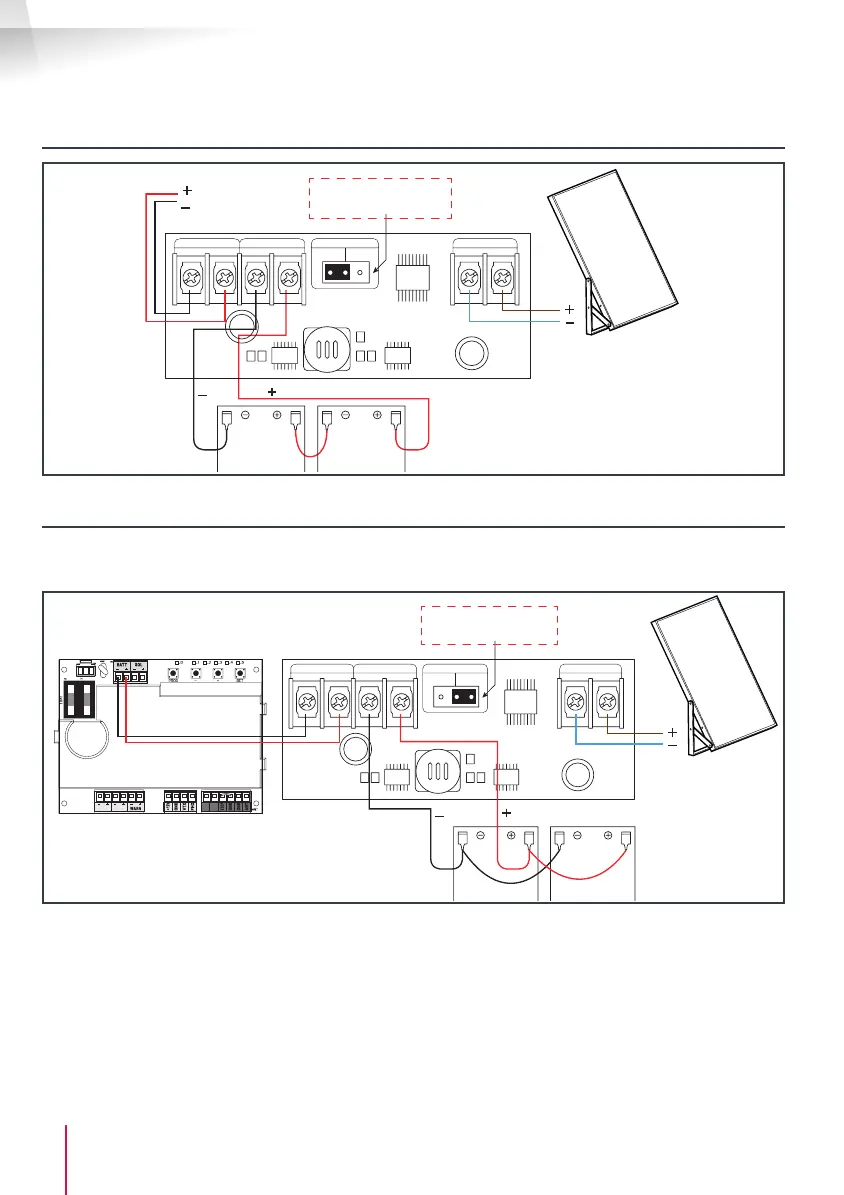

D - ALGEMENE AANSLUITING
2 - AANSLUITING 24V
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
2 x 1,5 mm2 (max. 1,5 m)
naar voeding
loodaccu
automatisme
ZET DE SWITCH
OP 24V
2 x 0,75 mm2 (max. 5 m)
loodaccu's
3 - AANSLUITING VAN ELEKTRONISCHE KAART AVIDSEN
12V CA2B9TRAC/TRAR/SLDTR Parallelle aansluiting van de loodaccu's
Niets aansluiten op de SOL - /+ van de kaart
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
M1 M2
2B 1B
ZET DE SWITCH
OP 12V
loodaccu's
