KIT SOLAIRE UNIVERSEL 12V/24V
D - BRANCHEMENT GENERAL
Selon le temps de stockage en magasin des batteries, il peut être nécessaire de laisser le système se
recharger plusieurs jours (ensoleillés de préférence) avant de pouvoir utiliser la motorisation de portail.
Le kit d’alimentation solaire permet de faire réaliser en moyenne 10 cycles d’ouverture/fermeture par
jour.
!!! ATTENTION !!!
S’ASSURER DE RESPECTER LA POLARITÉ DE BRANCHEMENT EN TOUTE CIRCONSTANCE
RAPPEL :
Batteries
Vers le régulateur
Vers le régulateur
Batteries
1 2

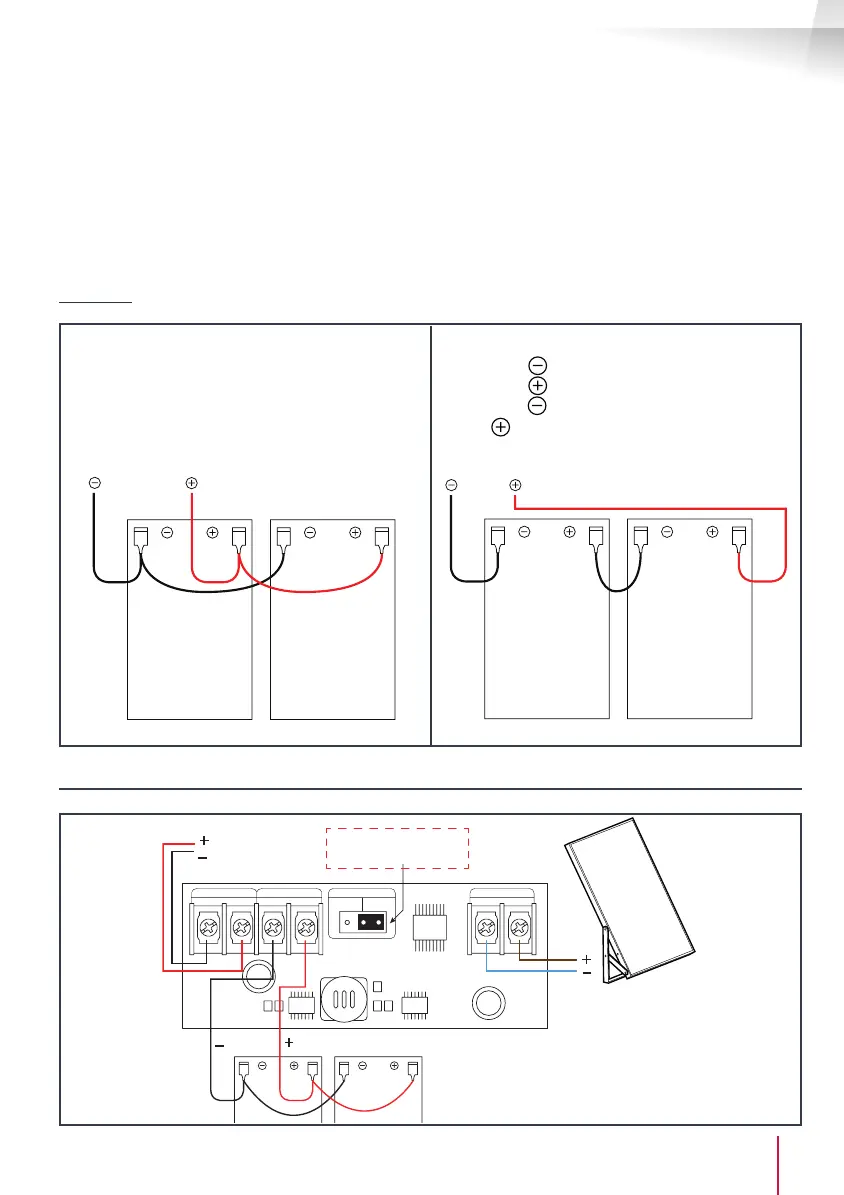

Branchement parallèle 12V
Les cosses rouges se branchent ensemble.
Les cosses noires se branchent ensemble.
Branchement série 24V
Les cosses de la batterie 1 vers le régulateur.
Les cosses de la batterie 2 vers le régulateur.
Les cosses de la batterie 2 se branche avec la
cosse de la batterie 1.
1 - BRANCHEMENT 12V
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
2 x 1,5mm2 (1,5m maxi)
vers alimentation
batterie
automatisme
METTRE LE
SWITCH SUR 12V
2 x 0,75mm2 (5m maxi)
batteries
