D - LIGAÇÕES GERAIS

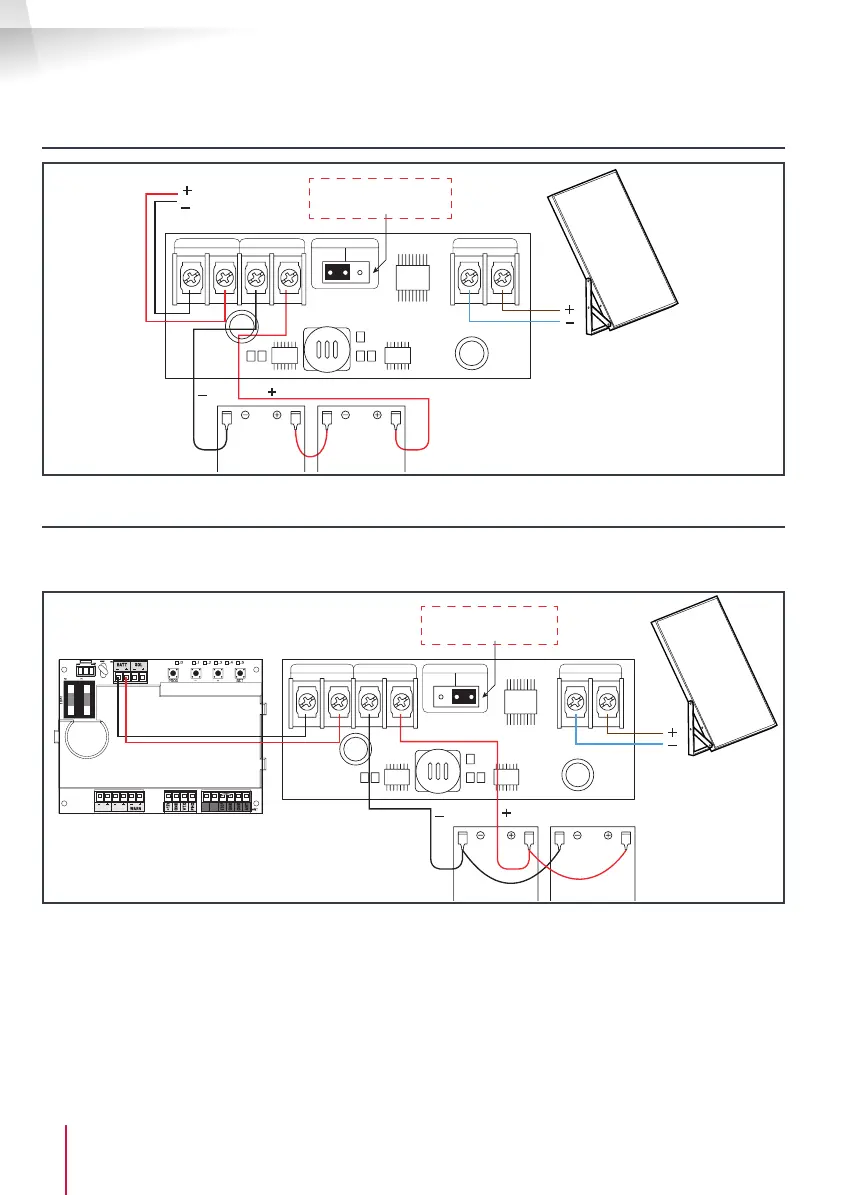

2 - LIGAÇÃO DE 24V
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
2 x 1,5 mm2 (1,5 m máx.)
ligado à alimentação
bateria
automatismo
COLOCAR O
INTERRUPTOR EM 24V
2 x 0,75 mm2 (5 m máx.)
baterias
3 - LIGAÇÃO À PLACA DE CIRCUITOS AVIDSEN
12 V CA2B9TRAC/TRAR/SLDTR Ligação em paralelo das baterias
Não ligar nada à saída SOL -/+ da placa
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
M1 M2
2B 1B
COLOCAR O
INTERRUPTOR EM 12 V
baterias
