KIT SOLAR UNIVERSAL DE 12-24 V
D - CONEXIÓN GENERAL
Según el tiempo de almacenamiento de las baterías en la tienda, puede ser necesario dejar que el sistema
se cargue durante varios días (soleados preferentemente) antes de poder usar la motorización de la
cancela.
El kit de alimentación solar permite realizar una media de 10 ciclos de apertura/cierre al día.
¡¡¡ ATENCIÓN!!!
ES IMPORTANTE ASEGURARSE DE RESPETAR LA POLARIDAD DE CONEXIÓN EN TODAS LAS
CIRCUNSTANCIAS
RECORDATORIO:
Baterías
Hacia el regulador
Hacia el regulador
Baterías
1 2

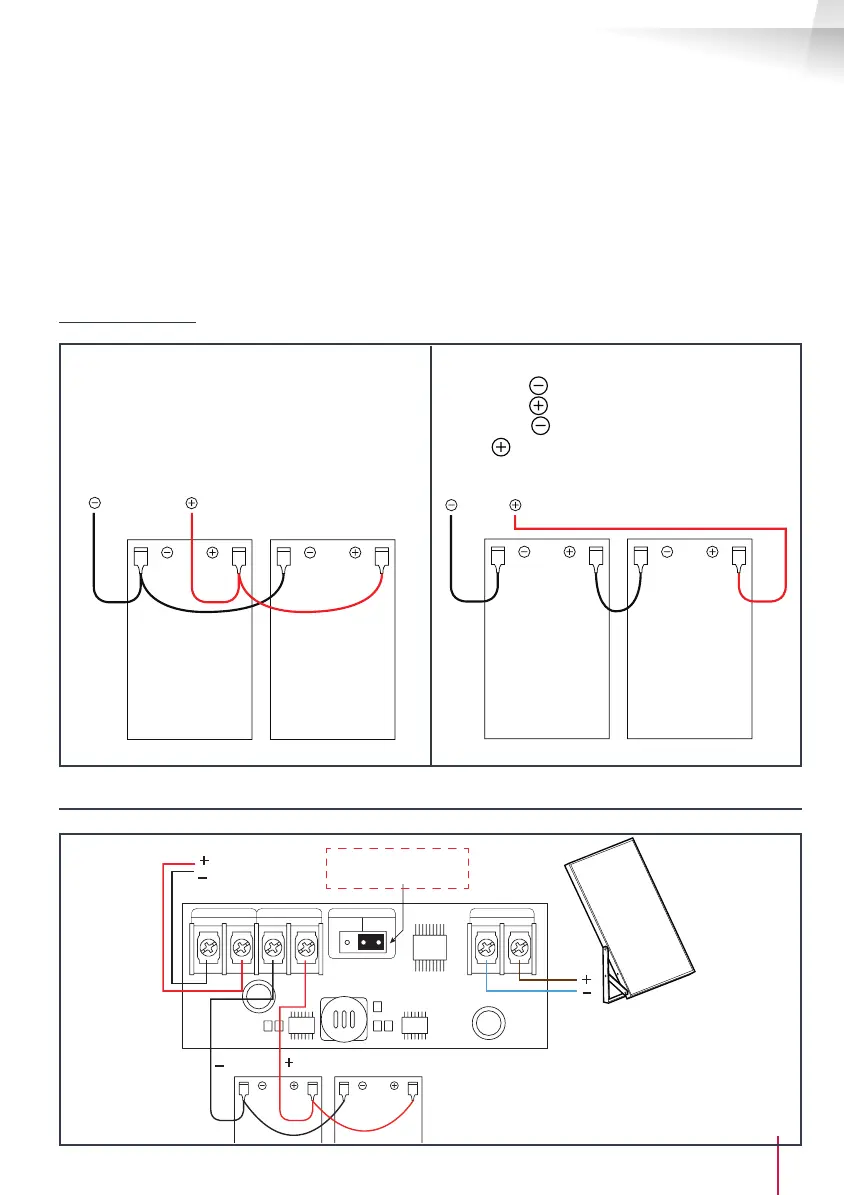

Conexión en paralelo 12 V
Los bornes rojos se conectan juntos.
Los bornes negros se conectan juntos.
Conexión en serie 24 V
Los bornes de la batería 1 hacia el regulador.
Los bornes de la batería 2 hacia el regulador.
Los bornes de la batería 2 se conecta con el
borne de la batería 1.
1 - CONEXIÓN 12 V
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
2 x 1,5 mm
2
(1,5 m máx.)
hacia la alimentación
batería
automatismo
PONER EL
CONMUTADOR EN 12 V
2 x 0,75 mm
2
(5 m máx.)
de las baterías
