KIT DI ALIMENTAZIONE A ENERGIA SOLARE UNIVERSALE 12-24V
D - COLLEGAMENTO GENERALE
A seconda della durata di conservazione delle batterie inutilizzate, prima di azionare il motore del cancello
può essere necessario attendere diversi giorni (preferibilmente soleggiati) afnché il sistema si ricarichi.
Il kit di alimentazione a energia solare consente, in media, di eseguire 10 cicli di apertura/chiusura al
giorno.
!!! ATTENZIONE!!!
ASSICURARSI SEMPRE DI RISPETTARE LA POLARITÀ DEL COLLEGAMENTO

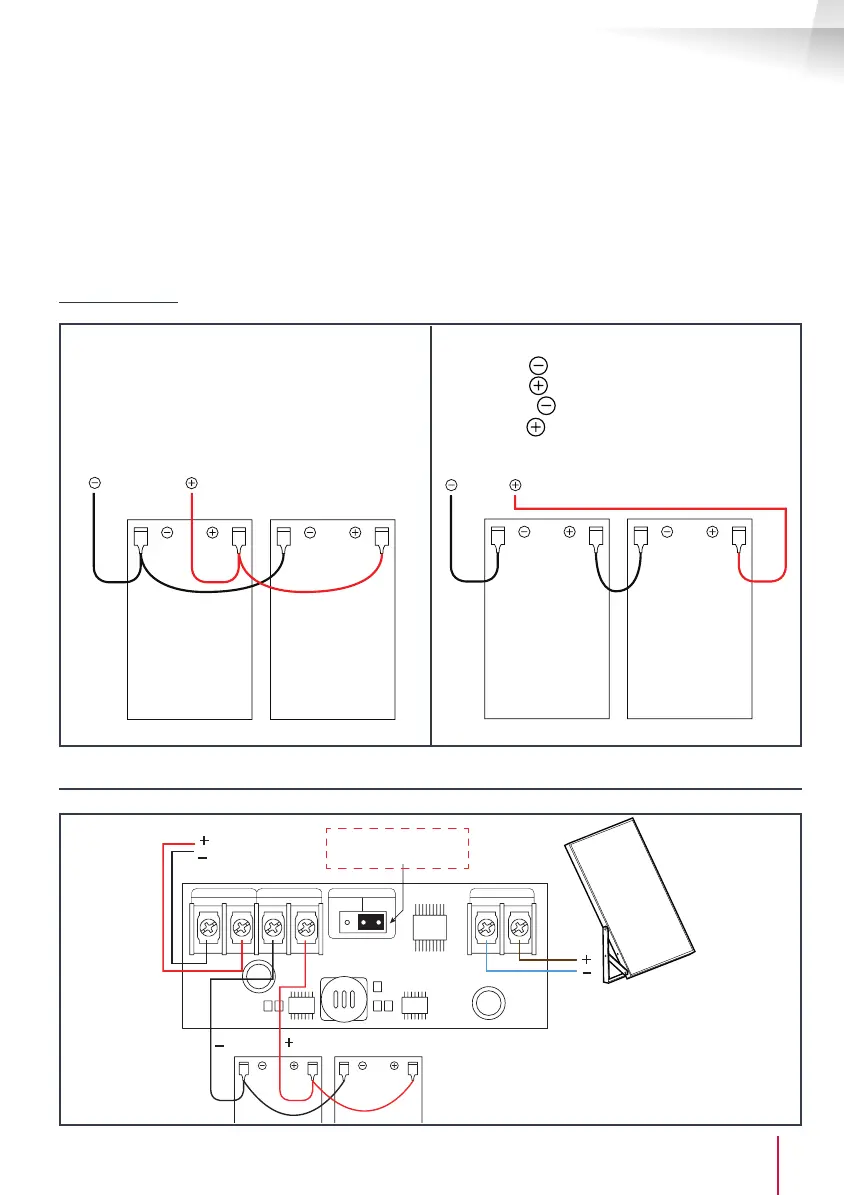

PROMEMORIA:
Batterie
Verso regolatore
Verso regolatore
Batterie
1 2
Collegamento 12V in parallelo
Capicorda rossi collegati tra loro.
Capicorda neri collegati tra loro.
Collegamento 24V in serie
Capocorda della batteria 1 verso regolatore.
Capocorda della batteria 2 verso regolatore.
Capocorda della batteria 2 collegato al
capocorda della batteria 1.
1 - COLLEGAMENTO 12V
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
2 x 1,5mm2 (1,5m max.)
verso alimentazione
batteria
motore
SWITCH SU 12V
2 x 0,75mm2 (5m max.)
batterie
