THOMSON 510059 - D - Anschluss

7
DE
DE
www.mythomson.com
UNIVERSAL-SOLAR-SET 12-24 V
D - ANSCHLUSS
Je nach Lagerzeit der Batterien im Geschäft kann es erforderlich sein, dass sich das System mehrere
(idealerweise sonnige) Tage lang auädt, bevor der Torantrieb verwendet werden kann.
Das Solarstrom-Set ermöglicht im Schnitt 10 Öffnungs- und Schließzyklen des Tors pro Tag.
!!! ACHTUNG!!!
STELLEN SIE SICHER, DASS JEDERZEIT DIE ANSCHLUSSPOLARITÄT BEACHTET WIRD
HINWEIS:
Batterien
Zum Regler
Zum Regler
Batterien
1 2

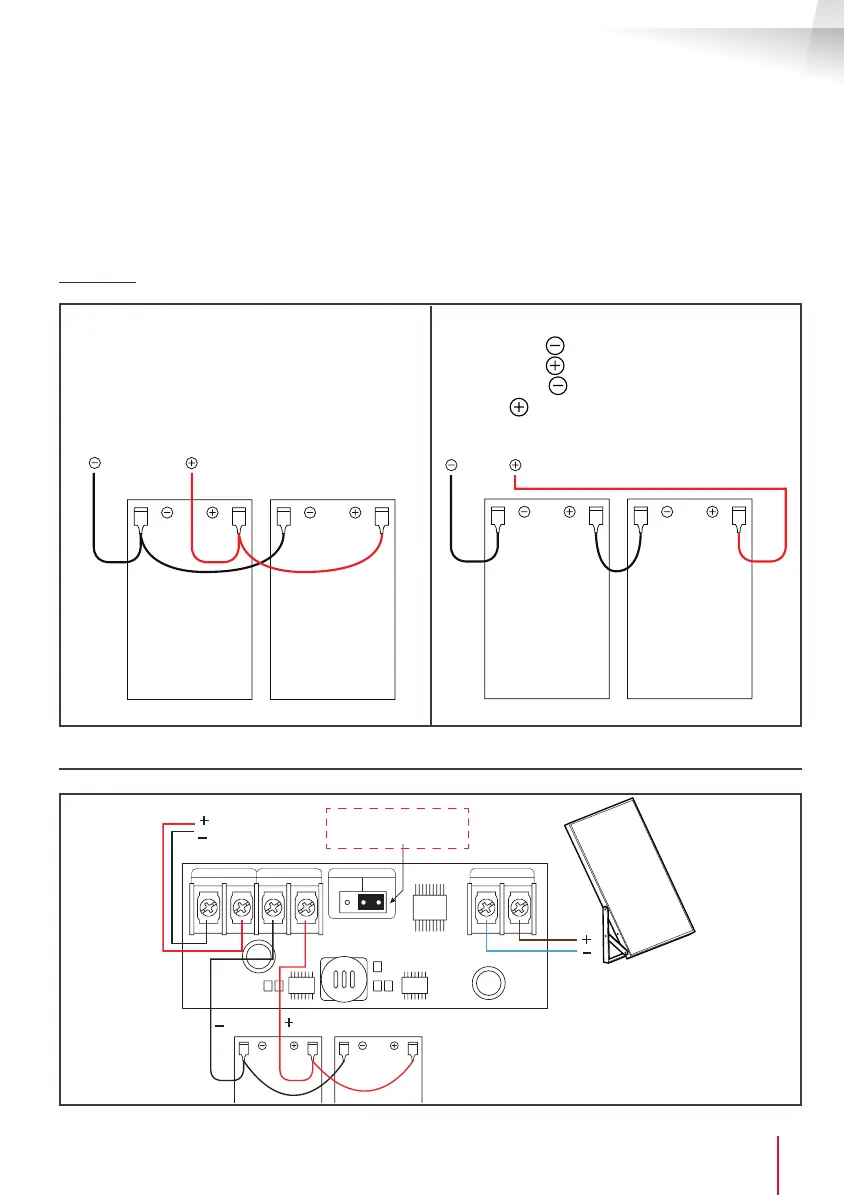

Parallelschaltung 12 V
Die roten Klemmen werden zusammen
angeschlossen.
Die schwarzen Klemmen werden zusammen
angeschlossen.
Serienschaltung 24 V
Die Klemmen der Batterie 1 zum Regler.
Die Klemmen der Batterie 2 zum Regler.
Die Klemmen der Batterie 2 werden mit der
Klemme der Batterie 1 angeschlossen.
1 - ANSCHLUSS 12 V
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
2 x 1,5 mm2 (max. 1,5 m)
zur Versorgung
Ersatz-
Automatik
SCHALTER AUF
12 V STELLEN
2 x 0,75 mm2 (max. 5 m)
Batterien
