KIT SOLAR UNIVERSAL 12-24 V
D - LIGAÇÕES GERAIS
Em função do tempo de armazenamento das baterias em armazém, poderá ser necessário deixar o
sistema recarregar-se durante vários dias (preferencialmente dias soalheiros) antes de poder utilizar a
motorização do portão.
O kit de alimentação solar permite realizar, em média, 10 ciclos de abertura/fecho por dia.
!!! ATENÇÃO!!!
ASSEGURE-SE DE QUE RESPEITA A POLARIDADE DAS LIGAÇÕES EM TODAS AS
CIRCUNSTÂNCIAS

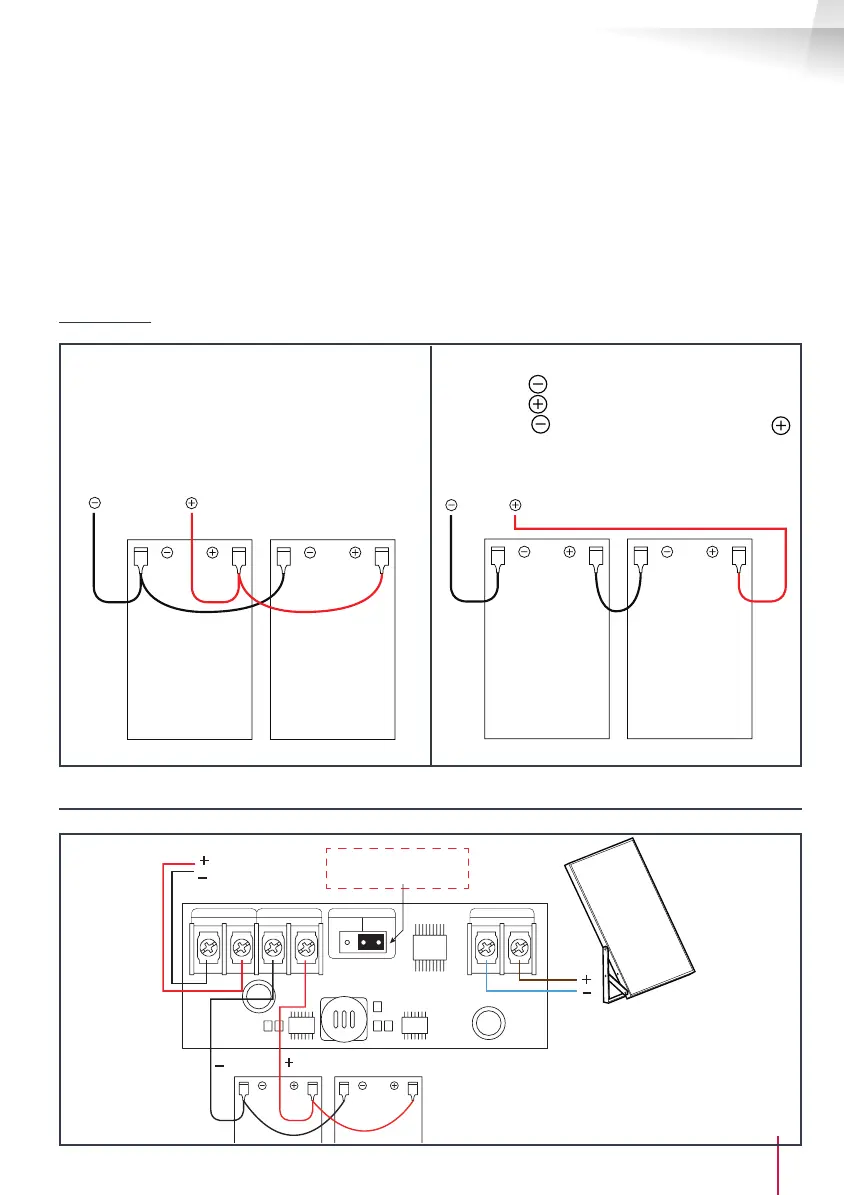

LEMBRETE:
Baterias
Ligação ao regulador
Ligação ao regulador
Baterias
1 2
Ligação paralela 12 V
Os terminais vermelhos ligam-se um ao outro.
Os terminais pretos ligam-se um ao outro.
Ligação em série 24 V
Os terminais
da bateria 1 ligam-se ao regulador.
Os terminais
da bateria 2 ligam-se ao regulador.
Os terminais
da bateria 2 ligam-se ao terminal
da bateria 1.
1 - LIGAÇÃO DE 12 V
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
2 x 1,5 mm2 (1,5 m máx.)
ligado à alimentação
bateria
automatismo
COLOCAR O
INTERRUPTOR EM 12 V
2 x 0,75 mm2 (5 m máx.)
baterias
