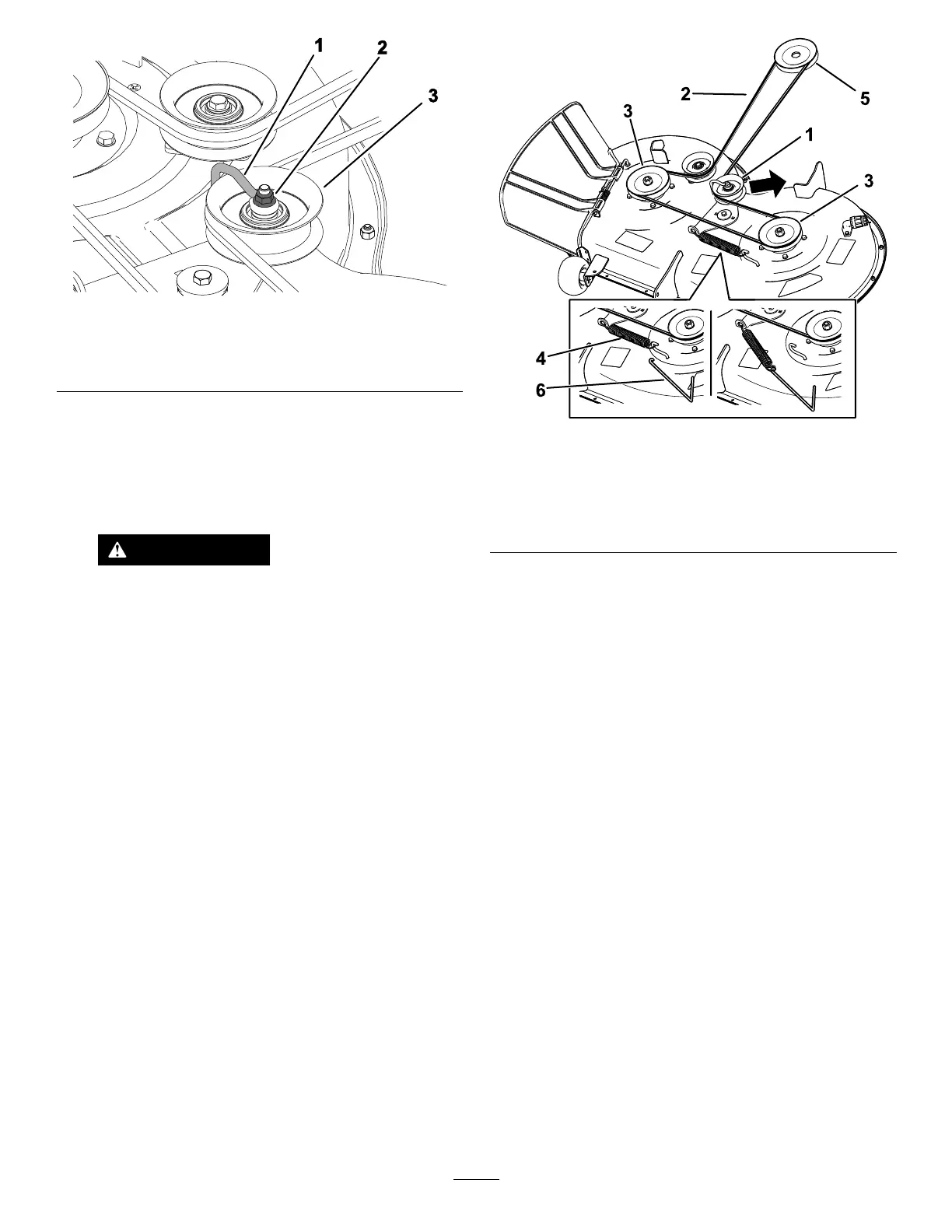

Bild 56
1. Drahtbügel
3. Spannscheibe
2. Mutter
7. Entfernen Sie die Spannscheibenfeder mit
einem W erkzeug zur Federentfernung (T oro
Bestellnummer 92 - 5771) vom Mähwerkhaken,
um die Spannung von der Spannscheibe zu
nehmen, und rollen Sie den Riemen von den
Spannscheiben ( Bild 57 ).
W ARNUNG:
Die Feder steht im eingebauten Zustand
unter Spannung und kann V erletzungen
verursachen.
Passen Sie beim Entfernen des Riemens
auf.
g295655
Bild 57
1. Spannscheibe
4. Feder
2. Mähwerkriemen 5. Motorriemenscheibe
3. Äußere Scheibe
6. W erkzeug zur
Federentfernung
8. V erlegen Sie den neuen Riemen um die Motor -
und Mähwerkriemenscheiben ( Bild 57 ).
9. Setzen Sie die Spannscheibenfeder mit
einem W erkzeug zur Federentfernung
(T oro Bestellnummer 92 - 5771) auf den
Mähwerkhaken, um die Spannscheibe und den
Mähwerkriemen zu spannen ( Bild 57 ).
10. Ziehen Sie an gestanzten Mähwerken die
Mutter fest, mit der der Drahtbügel an der
Spannscheibe befestigt ist.
Hinweis: Positionieren Sie den Drahtbügel
gegen den Spannarm, wie in Bild 56 dargestellt.
1 1. Setzen Sie die Abdeckungen der Riemenscheibe
auf.
12. Ziehen Sie die unteren zwei Schrauben
an, um die Mähwerkabdeckung am
Mähwerk zu befestigen. Siehe Lösen der
Mähwerkabdeckung ( Seite 32 ) .
