7. V erwijder de ring en de R - pen van de
maaidekpen aan 1 kant van de machine ( Figuur
73 ).

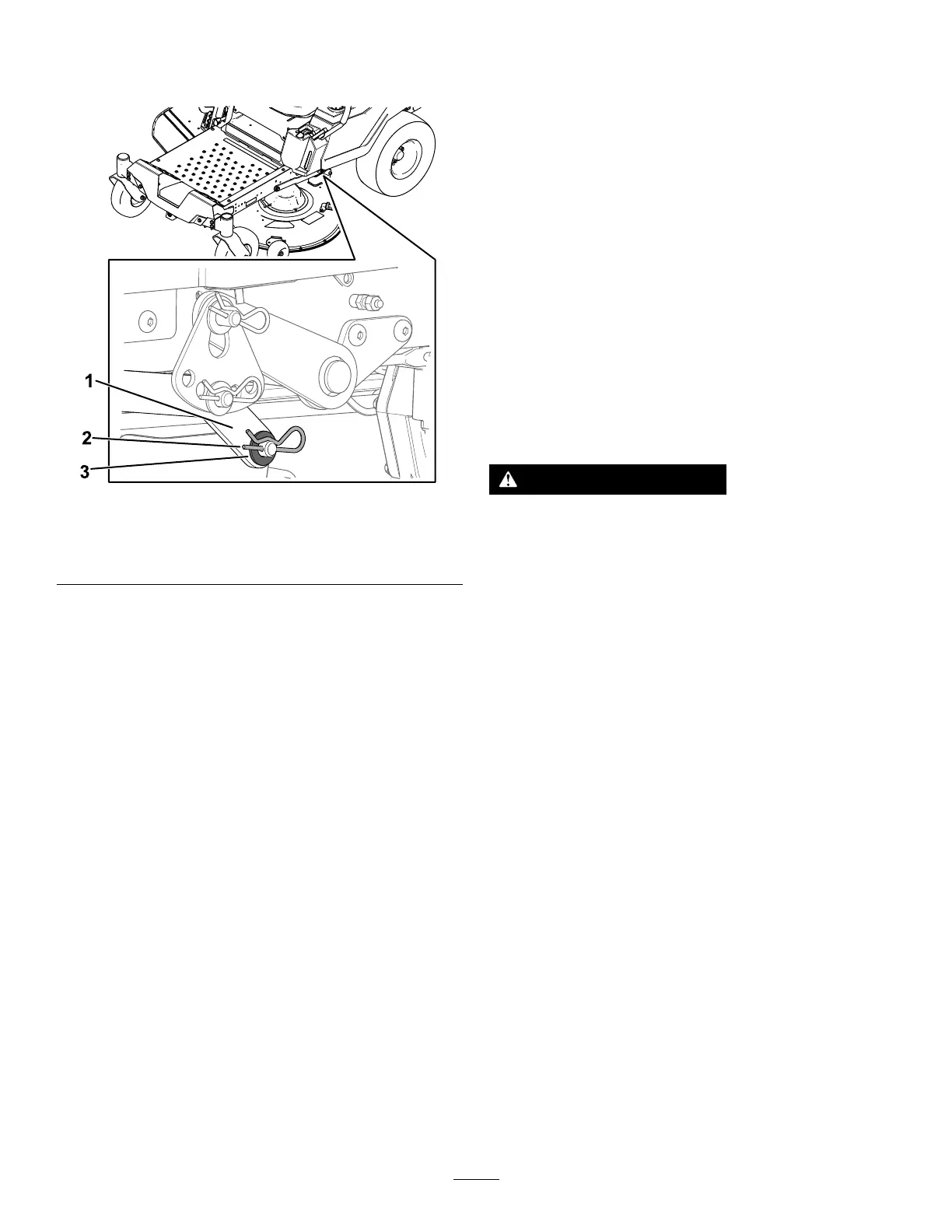

g295768
Figuur 73
1. Hefarm
3. Ring
2. R - pen
8. V erwijder de hefarm van de maaidekpen ( Figuur
73 ).
9. Herhaal stappen 7 en 8 voor de andere kant
van de machine.
10. Schuif het maaidek naar achteren om de
drijfriem van het maaidek te verwijderen van de
motorpoelie.
1 1. Schuif het maaidek weg van onder de machine.
Opmerking: Bewaar alle onderdelen voor
latere montage.
Het maaidek monteren
1. Parkeer de machine op een horizontaal
oppervlak, schakel de messchakelaar uit en zet
de rijhendels naar buiten in de P ARKEERSTAND .
2. Zet de motor af, verwijder het contactsleuteltje
en wacht totdat alle bewegende onderdelen
tot stilstand zijn gekomen voordat u de
bestuurderspositie verlaat.
3. Schuif het maaidek onder de machine.
4. Zet de maaihoogtehendel in de laagste stand.
5. T il aan 1 kant van de machine de achterkant van
het maaidek op en monteer de hefarm aan de
maaidekpen ( Figuur 73 ).
6. Monteer de hefarm met de ring en de R - pen
( Figuur 73 ).
7. Herhaal stappen 5 en 6 voor de andere kant
van de machine.
8. Bevestig de voorste steunstang aan het maaidek
met de gaf felpen en de R - pen ( Figuur 72 ).
9. Monteer de maaierriem op de motorpoelie;
raadpleeg stap Drijfriem van maaidek
vervangen ( bladz. 43 ) .
10. Draai de twee onderste bouten vast waarmee
de afdekking van het maaidek is bevestigd aan
het maaidek; zie De afdekking van het maaidek
losmaken ( bladz. 32 ) .
Grasgeleider vervangen
Onderhoudsinterval : Bij elk gebruik of
dagelijks —Controleer de
grasgeleider op schade.
W AARSCHUWING
Als de uitworpopening niet afgedekt is, kan
de machine voorwerpen uitwerpen naar u
of naar omstanders; dit kan ernstig letsel
veroorzaken. Daarnaast kunt u ook in contact
komen met het mes.
Gebruik de machine nooit zonder dat de
grasgeleider , de uitworpafsluiter of het
grasopvangsysteem is gemonteerd.
1. V erwijder de moer (⅜") van de stang onder het
maaidek ( Figuur 74 ).
