Toro 74677 - Het Maaidek Verwijderen

g294195

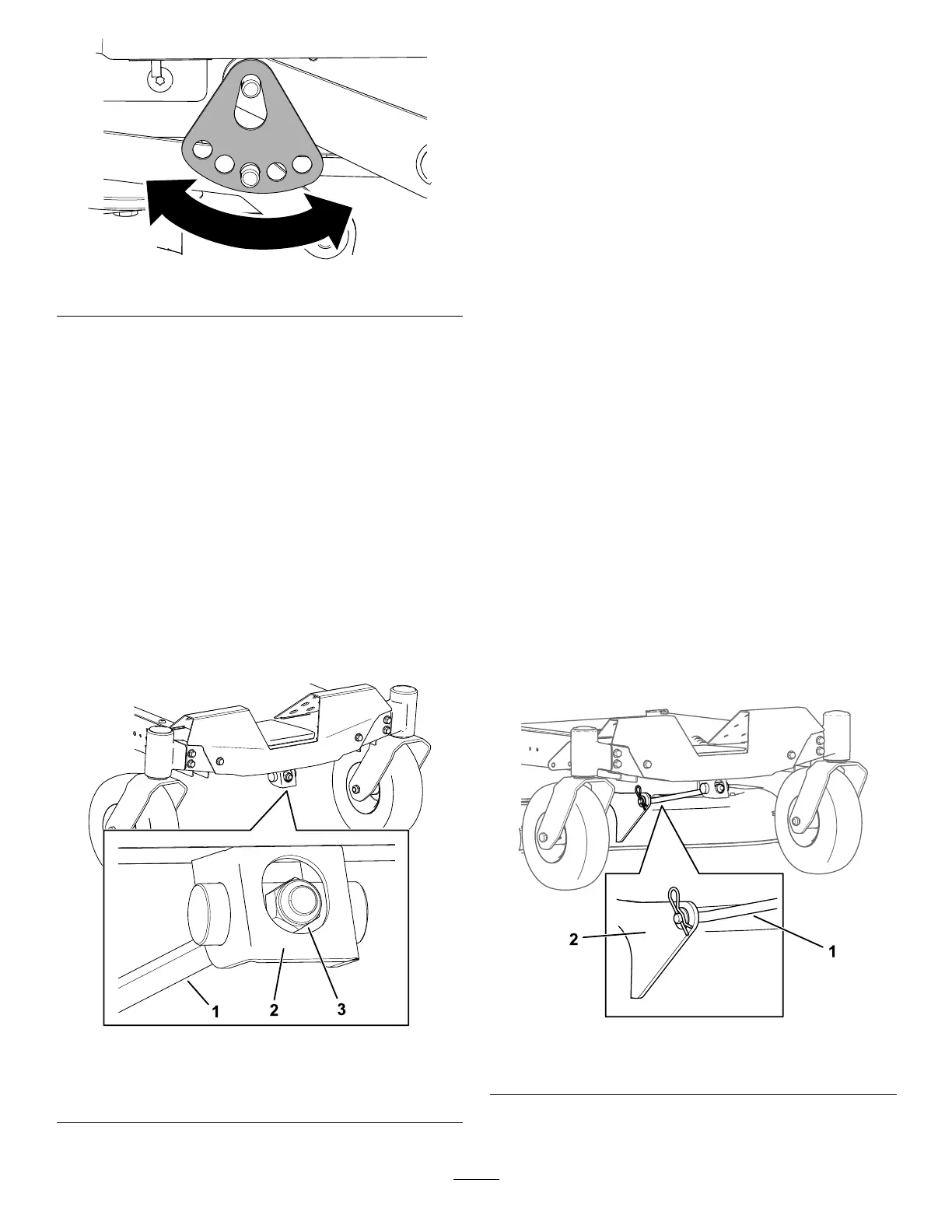

Figuur 70
8. Monteer de ring en de R - pen ( Figuur 70 ).
9. Herhaal stappen 6 tot en met 8 voor de andere
kant van de machine.
10. Controleer de breedterichting opnieuw; herhaal
deze stappen totdat de juiste metingen worden
verkregen.
1 1. Ga verder met het horizontaal brengen van het
maaidek door de schuinstand in de lengterichting
te controleren; zie Schuinstand van het maaidek
(lengterichting) controleren ( bladz. 47 ) .
Schuinstand van het maaidek
(lengterichting) instellen
1. Draai de stelmoer in de voorkant van de maaier
( Figuur 71 ).
g294471
Figuur 71
1. Stelstang 3. Stelmoer
2. Stelblok
2. Om de voorkant van het maaidek hoger te
zetten, draait u de stelmoer vaster .
3. Om de voorkant van het maaidek lager te zetten,
draait u de stelmoer losser .
4. Controleer de schuinstand nogmaals na het
instellen, ga door met het instellen van de
moer totdat de rand van het voorste mes 1,6
tot 7,9 mm lager staat dan de rand van het
achterste mes, zie Schuinstand van het maaidek
(lengterichting) controleren ( bladz. 47 ) .
5. Als de schuinstand correct is, moet u nogmaals
controleren of het maaidek horizontaal staat;
zie Controleren of de maaimessen horizontaal
staan ( bladz. 47 ) .
Het maaidek verwijderen
1. Parkeer de machine op een horizontaal
oppervlak, schakel de messchakelaar uit en zet
de rijhendels naar buiten in de P ARKEERSTAND .
2. Zet de motor af, verwijder het contactsleuteltje
en wacht totdat alle bewegende onderdelen
tot stilstand zijn gekomen voordat u de
bestuurderspositie verlaat.
3. Zet de maaihoogtehendel in de laagste stand.
4. Draai de twee onderste bouten los waarmee de
afdekking van het maaidek is bevestigd aan het
maaidek. Zie De afdekking van het maaidek
losmaken ( bladz. 32 ) .
5. V erwijder de R - pen uit de voorste steunstang en
neem de stang uit de beugel van het maaidek
( Figuur 72 ).
g366001
Figuur 72
1. V oorste steunstang 2. Beugel van het maaidek
6. Laat de voorkant van het maaidek voorzichtig
neer op de grond.
49
