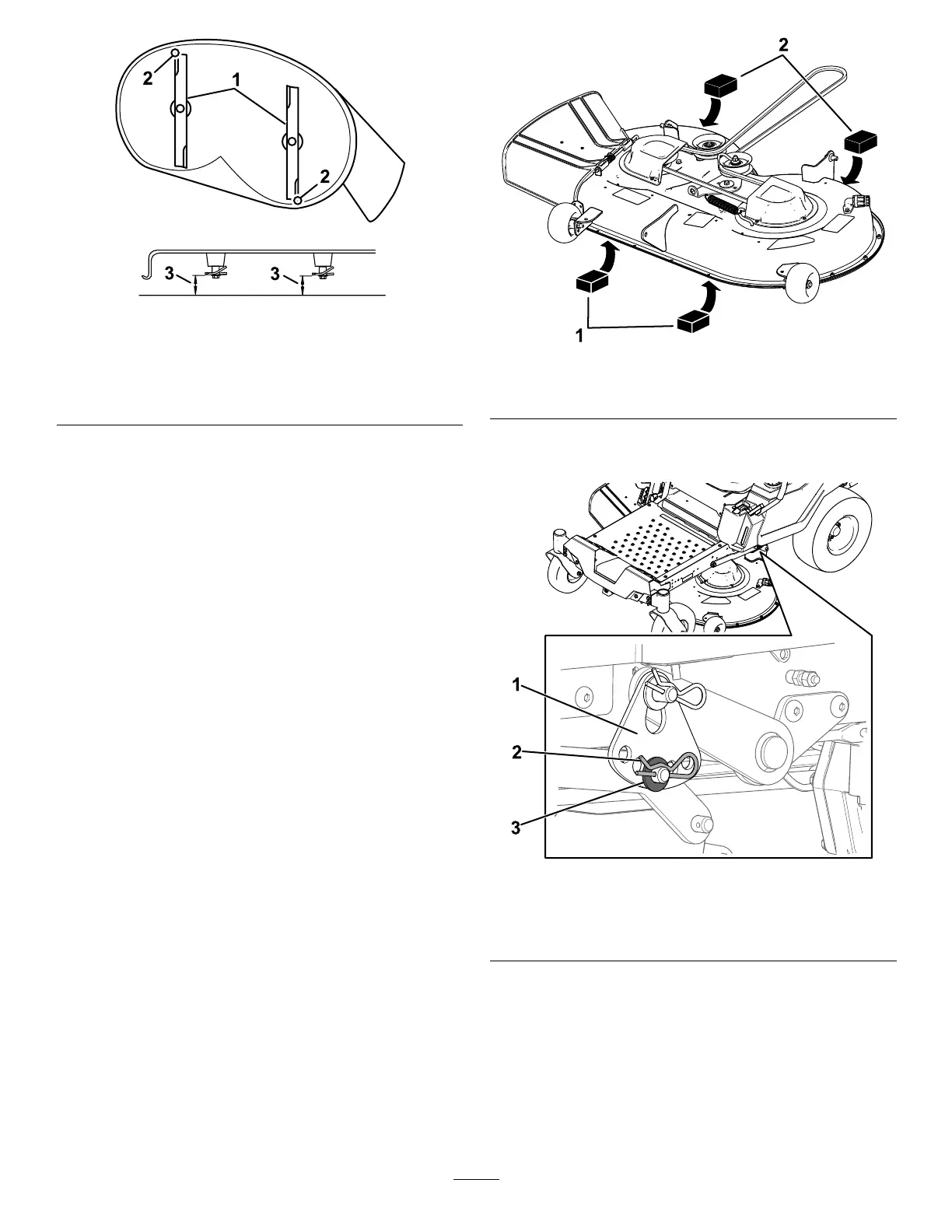

Figuur 67
1. Messen in lengterichting
3. Meet vanaf het uiteinde
van het mes tot het platte
oppervlak hier .
2. Buitenste snijranden
Gelijkstellen in de breedterichting
1. Ga naar de linkerkant van de machine.
2. Hiervoor moet u de antiscalpeerrollen in de
bovenste openingen zetten of ze geheel
verwijderen; zie Antiscalpeerrollen afstellen
( bladz. 24 ) .
3. Zet de maaihoogtehendel in de stand van
76 mm; zie De maaihoogte instellen ( bladz. 24 ) .
4. Plaats 2 blokjes met een dikte van 6,6 cm
onder elke kant van de voorste rand van het
maaidek, maar niet onder de beugels van de
antiscalpeerrollen ( Figuur 68 ).
5. Plaats 2 blokjes met een dikte van 7,3 cm onder
de achterste rand van de maaikast, één blokje
aan elke kant van het maaidek ( Figuur 68 ).
g294196
Figuur 68
1. Houten blok, 6,6 cm dik 2. Houten blok, 7,3 cm dik
6. V erwijder de R - pen en de ring van de onderste
pen van de hefarm ( Figuur 69 ).
g294197
Figuur 69
1. Maaihoogteplaat 3. Ring
2. R - pen
7. Draai de maaihoogteplaat naar een andere
opening zodat deze het gewicht van het maaidek
ondersteunt nadat u de plaat hebt geïnstalleerd
( Figuur 70 ).
