Toro 74677 - De Uitworpafsluiter Monteren Om te Mulchen; Uitworpafsluiter Verwijderen Om Uitwerpkanaal te Gebruiken

Uitworpafsluiter
verwijderen om
uitwerpkanaal te gebruiken
1. Parkeer de machine op een horizontaal
oppervlak, schakel de messchakelaar uit en zet
de rijhendels naar buiten in de P ARKEERSTAND .
2. Zet de motor af, verwijder het contactsleuteltje
en wacht totdat alle bewegende onderdelen
tot stilstand zijn gekomen voordat u de
bestuurderspositie verlaat.
3. Maak de buigbare vergrendeling los van de
grendelhouder op de afvoerafsluiter en kantel
de afvoerafsluiter naar rechts ( Figuur 1 1 ).

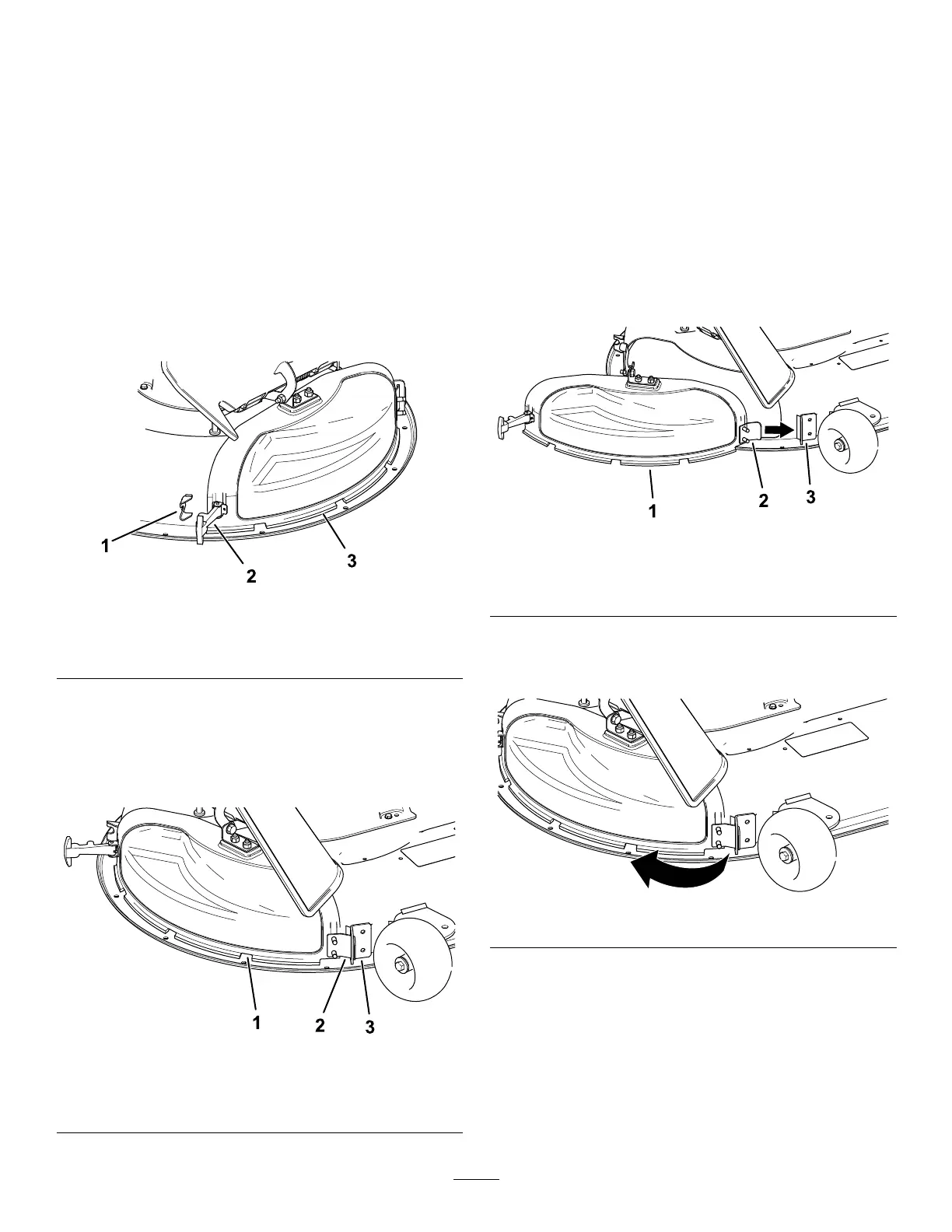

g293897
Figuur 1 1
1. Grendelhouder 3. Afvoerafsluiter
2. V ergrendeling
4. Maak de haakvormige grendel bovenaan de
afvoerafsluiter los van de draaistang ( Figuur 15 ).
5. Buig het metalen lipje van de afvoerafsluiter
uit de sleuf in de beugel die is gelast aan het
maaidek ( Figuur 12 ).
g230250
Figuur 12
1. Afvoerafsluiter
3. Beugel op het maaidek
2. Metalen lipje
De uitworpafsluiter
monteren om te mulchen
1. Parkeer de machine op een horizontaal
oppervlak, schakel de messchakelaar uit en zet
de rijhendels naar buiten in de P ARKEERSTAND .
2. Zet de motor af, verwijder het contactsleuteltje
en wacht totdat alle bewegende onderdelen
tot stilstand zijn gekomen voordat u de
bestuurderspositie verlaat.
3. Buig het metalen lipje van de afvoerafsluiter
in de sleuf in de beugel die is gelast aan het
maaidek ( Figuur 13 ).
g230248
Figuur 13
1. Afvoerafsluiter
3. Beugel op het maaidek
2. Metalen lipje
4. Draai de afvoerafsluiter naar achteren in de
richting van het maaidek zodat de afvoerafsluiter
op gelijke hoogte met het maaidek is ( Figuur 14 ).
g230249
Figuur 14
5. Zet de haakvormige vergrendeling op de
bovenkant van de afvoerafsluiter vast rond de
draaistang van de grasgeleider ( Figuur 15 ).
15
