Toro 74677 - Entfernen der Auswurfabdeckung für; Montieren der Auswurfkanalabdeckung für das Mulchen

Entfernen der
Auswurfabdeckung für
Seitenauswurf
1. Stellen Sie die Maschine auf einer
ebenen Fläche ab, kuppeln Sie den
Zapfwellenantriebsschalter aus und schieben
Sie die Fahrantriebshebel nach außen in die
P ARK - Stellung.
2. Stellen Sie vor dem V erlassen der
Bedienungsposition den Motor ab, ziehen den
Schlüssel ab und warten, bis alle beweglichen
T eile zum Stillstand gekommen sind.
3. Lösen Sie den exiblen Riegel vom Riegelhalter
an der Auswurfkanalabdeckung und schwenken
Sie die Auswurfkanalabdeckung nach rechts
( Bild 1 1 ).

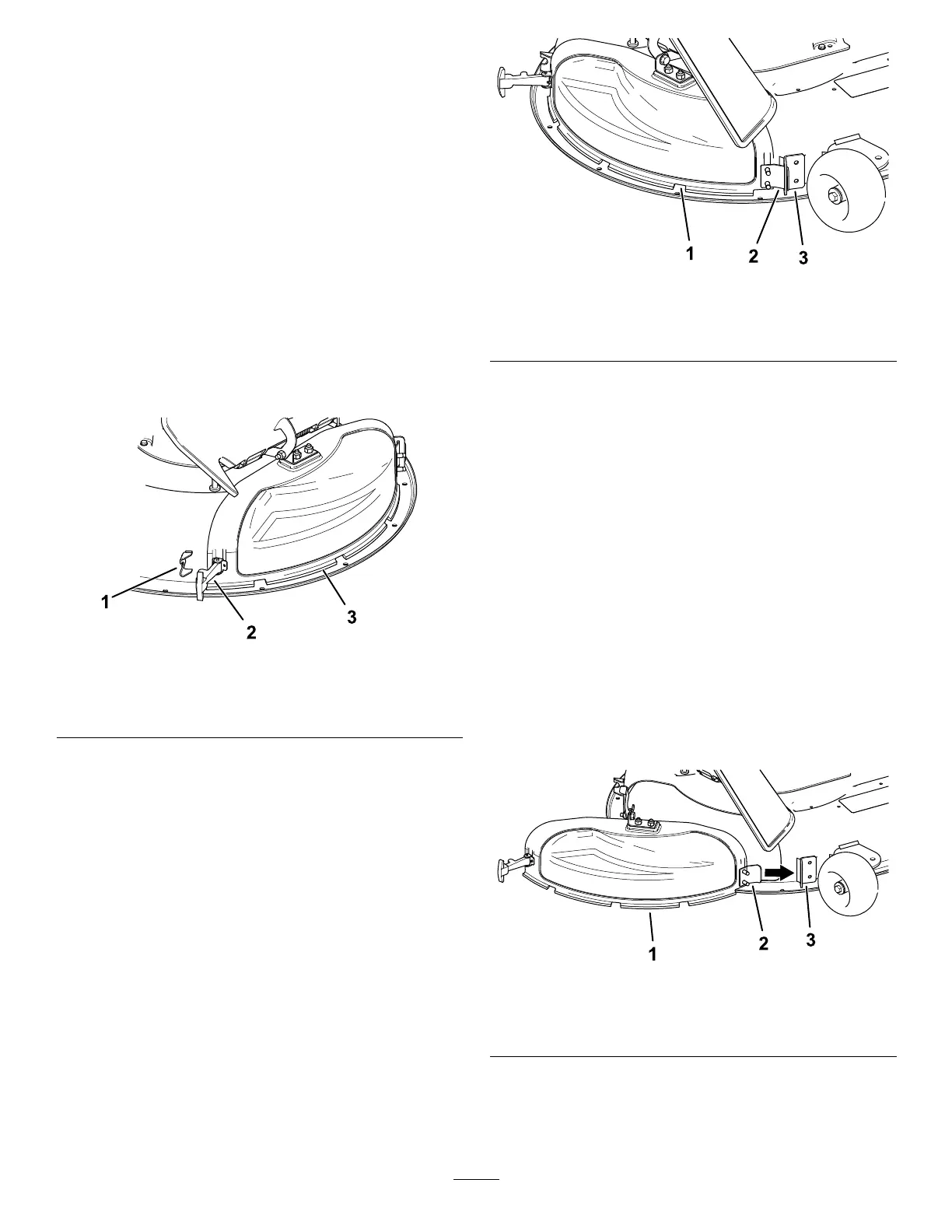

g293897
Bild 1 1
1. Riegelhalter
3. Auswurfkanalabdeckung
2. Riegel
4. Lösen Sie den hakenförmigen Riegel oben
an der Auswurfkanalabdeckung von der
Gelenkstange ( Bild 15 ).
5. Winkeln Sie die Metallnase an der
Auswurfkanalabdeckung aus dem Schlitz
in der Halterung ab, die am Mähwerk
angeschweißt ist ( Bild 12 ).
g230250
Bild 12
1. Auswurfkanalabdeckung
3. Halterung am Mähwerk
2. Metallnase
Montieren der
Auswurfkanalabdeckung
für das Mulchen
1. Stellen Sie die Maschine auf einer
ebenen Fläche ab, kuppeln Sie den
Zapfwellenantriebsschalter aus und schieben
Sie die Fahrantriebshebel nach außen in die
P ARK - Stellung.
2. Stellen Sie vor dem V erlassen der
Bedienungsposition den Motor ab, ziehen den
Schlüssel ab und warten, bis alle beweglichen
T eile zum Stillstand gekommen sind.
3. Winkeln Sie die Metallnase an der
Auswurfkanalabdeckung im Schlitz in der
Halterung ab, die am Mähwerk angeschweißt
ist ( Bild 13 ).
g230248
Bild 13
1. Auswurfkanalabdeckung
3. Halterung am Mähwerk
2. Metallnase
4. Drehen Sie die Auswurfkanalabdeckung
nach hinten und zum Mähwerk, sodass die
Auswurfkanalabdeckung mit dem Mähwerk
bündig ist ( Bild 14 ).
