Toro 74677 - Desserrage du Frein Électrique; Réglage du Parallélisme des Roues

Desserrage du frein
électrique
V ous pouvez desserrer manuellement le frein
électrique en tournant les bras de liaison en avant.
Lorsque le frein électrique est sous tension, le frein
est réarmé.
1. T ournez la clé à la position A RRÊT et retirez - la.
2. Débranchement de la batterie.
3. Desserrez les deux boulons inférieurs qui xent
le panneau de protection au plateau de coupe.
V oir Relâchement du panneau de protection du
plateau de coupe ( page 32 ) .
4. Localisez l'arbre sur le frein électrique au point
de connexion des bras de liaison ( Figure 52 ).
5. T ournez l'arbre en avant pour desserrer le frein,
comme montré à la Figure 52 .
6. T ournez l'arbre en arrière et branchez la batterie
après avoir déplacé la machine.
7. Resserrez les 2 boulons inférieurs qui xent le
panneau de protection au plateau de coupe.
V oir Relâchement du panneau de protection du
plateau de coupe ( page 32 ) .

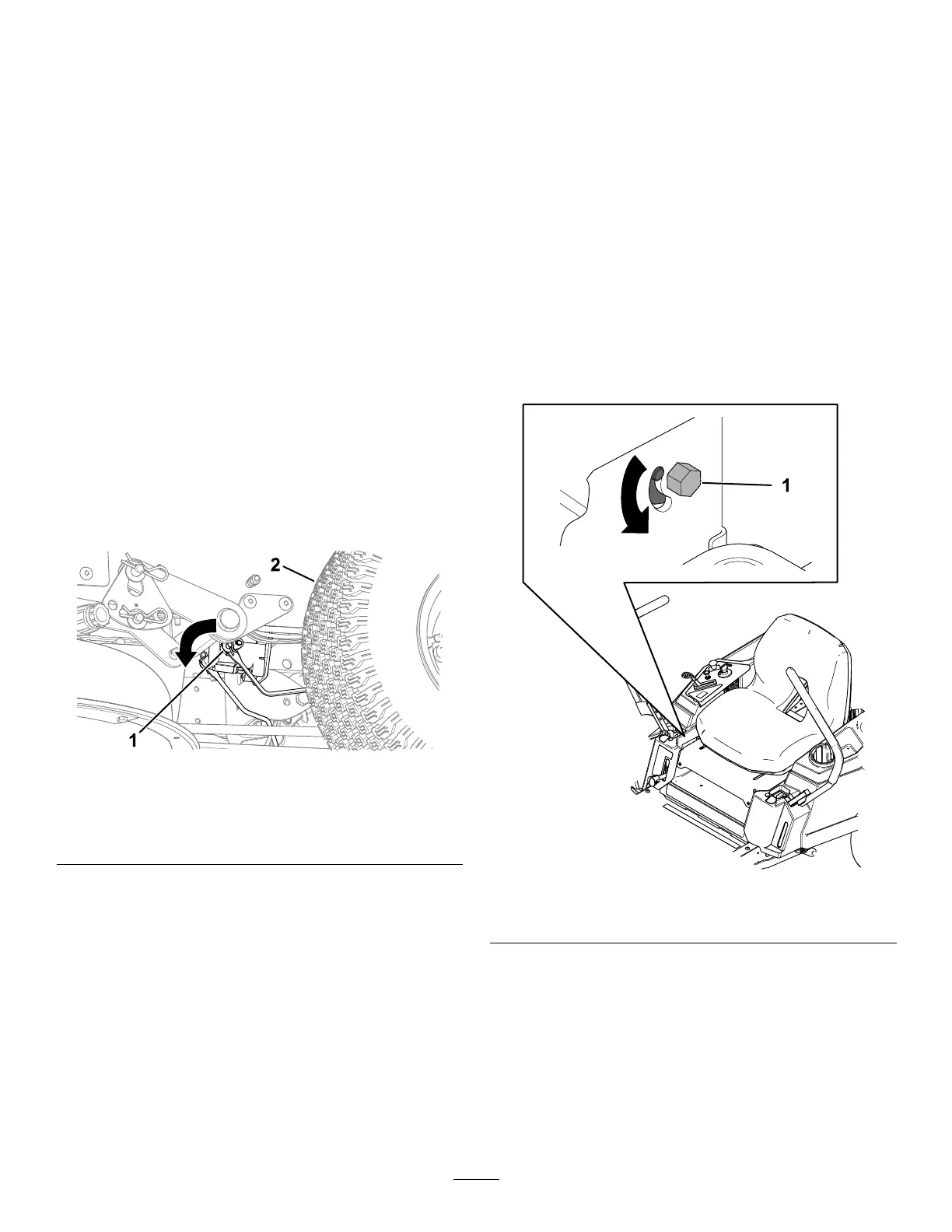

g294417
Figure 52
1. Bras de liaison de frein sur module de commande de frein
électrique
2. Pneu arrière gauche
Réglage du parallélisme
des roues
Lorsque vous conduisez la machine en marche avant
à la vitesse maximale sur une surface plane et qu'elle
tire d'un côté, corrigez la dérive.
Si la machine tire à gauche, ajustez le levier de
commande de déplacement droit, et inversement, si
elle tire à droite, ajustez le levier gauche.
Remarque: V ous ne pouvez régler le parallélisme
des roues que pour la marche avant.
1. Garez la machine sur une surface plane et
horizontale, placez la commande des lames en
position désengagée et les leviers de commande
de déplacement à la position S TATIONNEMENT .
2. A vant de quitter la position d'utilisation, coupez
le moteur , retirez la clé de contact et attendez
l'arrêt complet de toutes les pièces mobiles.
3. Localisez le boulon de réglage de la dérive près
du levier de commande de déplacement du côté
qui nécessite le réglage ( Figure 53 ).
Remarque: Soulevez le siège pour faciliter
l'accès au boulon de réglage.
4. T ournez le boulon pour réduire la vitesse de
cette roue.
Remarque: T ournez légèrement le boulon
pour ef fectuer de petits réglages.
g396639
Figure 53
1. Boulon
5. Démarrez la machine et conduisez - la en marche
avant sur une surface plane et horizontale,
en poussant les leviers de commande de
déplacement à la position avant maximale pour
vérier si la machine avance en ligne droite.
Répétez la procédure si nécessaire.
42
