4. Senken Sie den Schnitthöhenhebel in seine
niedrigste Stellung ab.
5. Heben Sie auf einer Seite der Maschine die
Rückseite des Mähwerks an und montieren Sie
den Hubarm am Mähwerksstift ( Bild 73 ).
6. Montieren Sie den Hubarm mit der
Unterlegscheibe und dem Splint ( Bild
73 ).
7. Wiederholen Sie die Schritte 5 und 6 für die
andere Seite der Maschine.
8. Befestigen Sie die vordere Stützstange mit den
Lastösenbolzen und Splints am Mähwerk ( Bild
72 ).
9. V erlegen Sie den Mähwerkriemen auf der
Motorriemenscheibe, siehe Austauschen des
Mähwerk - T reibriemens ( Seite 43 ) .
10. Ziehen Sie die unteren zwei Schrauben
an, mit denen die Mähwerkabdeckung am
Mähwerk befestigt ist, siehe Lösen der
Mähwerkabdeckung ( Seite 32 ) .
Austauschen des
Ablenkblechs
W artungsintervall : Bei jeder V erwendung oder
täglich —Prüfen Sie das Ablenkblech
auf Defekte.
W ARNUNG:
Eine nicht abgedeckte Auswurföffnung kann
zum Ausschleudern von Gegenständen auf
den Bediener oder Unbeteiligte führen. Das
kann schwere V erletzungen zur Folge haben.
Außerdem könnte es auch zum Kontakt mit
dem Messer kommen.
Setzen Sie die Maschine nie ohne
Grasablenkblech, Auswurfabdeckung oder
Heckfangsystem ein.
1. Nehmen Sie die Mutter (⅜") aus der Stange
unter dem Mähwerk ab ( Bild 74 ).

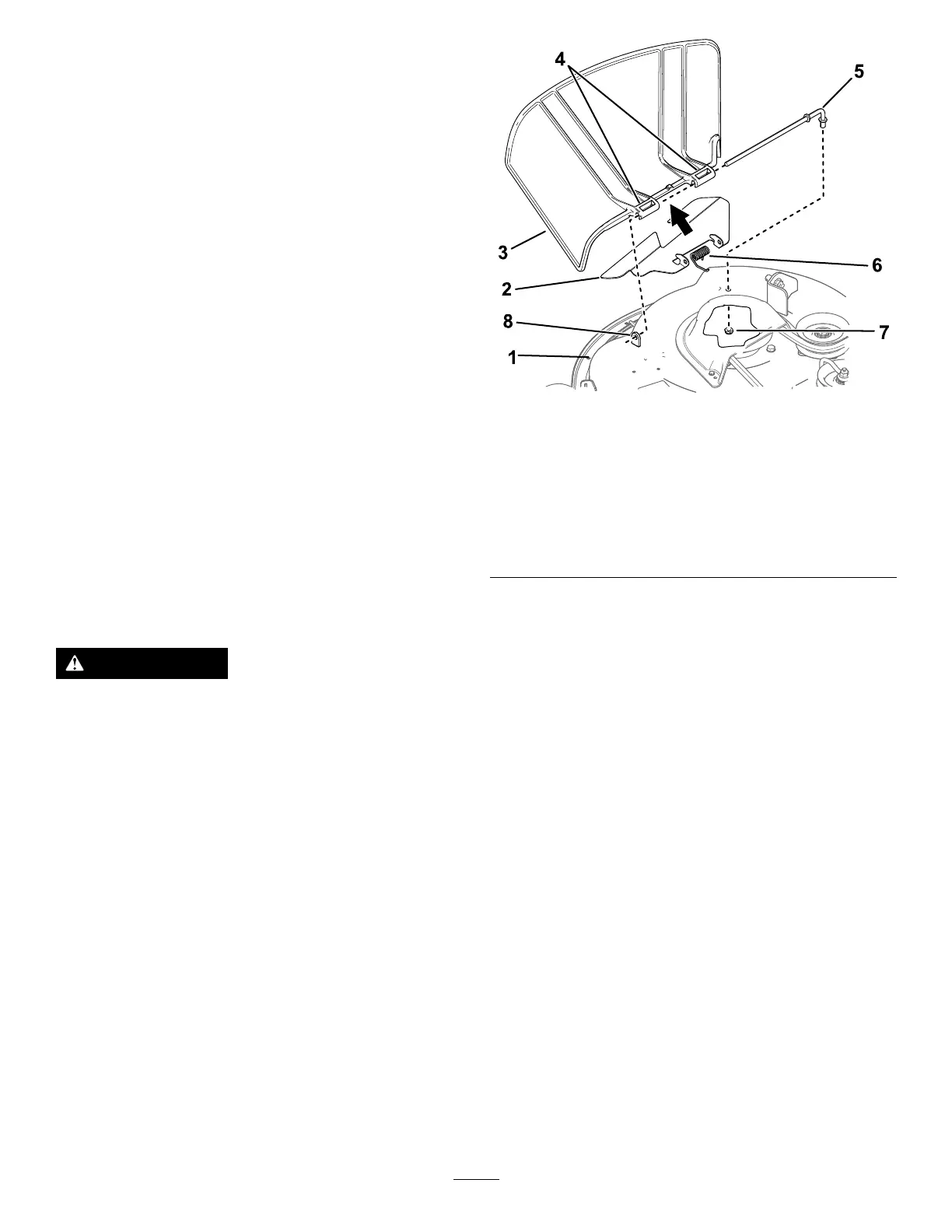

g298422
Bild 74
Bild zeigt gestanztes Mähwerk
1. Mähwerk
5. Stange
2. Ablenkblech (nur
gestanzte Mähwerke)
6. Feder
3. Grasablenkblech 7. Mutter (⅜")
4. Grasablenkblechzapfen
8. Kurzer V orsprung
2. Schieben Sie die Stange aus dem kurzen
V orsprung, der Feder und Drehzapfen ( Bild 74 ).
3. Entfernen Sie das beschädigte oder abgenutzte
Grasablenkblech und das Ablenkblech (falls
zutref fend).
4. Montieren Sie das neue Ablenkblech ( Bild 74 ).
5. Schieben Sie das gerade Ende der Stange durch
den hinteren Drehzapfen und das Ablenkblech
des Grasablenkblechs (sofern vorhanden).
6. Setzen Sie die Feder mit den Enddrähten
nach unten auf die Stange, zwischen die
Grasablenkblechzapfen.
7. Schieben Sie die Stange durch den zweiten
Drehzapfen am Grasablenkblech ( Bild 74 ).
8. Setzen Sie die Stange vorne am Ablenkblech in
den kurzen V orsprung am Mähwerk.
9. Befestigen Sie das hintere Stangenende mit
einer Mutter (⅜") am Mähwerk, wie in Bild 74
abgebildet.
W ichtig: Das Grasablenkblech muss in
der abgesenkten Stellung unter Federdruck
stehen. Heben Sie das Ablenkblech an, um
zu testen, ob es in der ganz abgesenkten
Stellung einrastet.
