4. Répétez la procédure pour l'autre levier de
commande.
Dépose du couvercle
d'éjection pour l'éjection
latérale
1. Garez la machine sur une surface plane et
horizontale, placez la commande des lames
(PDF) en position désengagée et écartez les
leviers de commande de déplacement à la
position S TATIONNEMENT .
2. A vant de quitter la position d'utilisation, coupez
le moteur , retirez la clé de contact et attendez
l'arrêt complet de toutes les pièces mobiles.
3. Dégagez le loquet à poignet exible de la gâche
sur le couvercle d'éjection et faites pivoter ce
dernier sur la droite ( Figure 1 1 ).
g293897

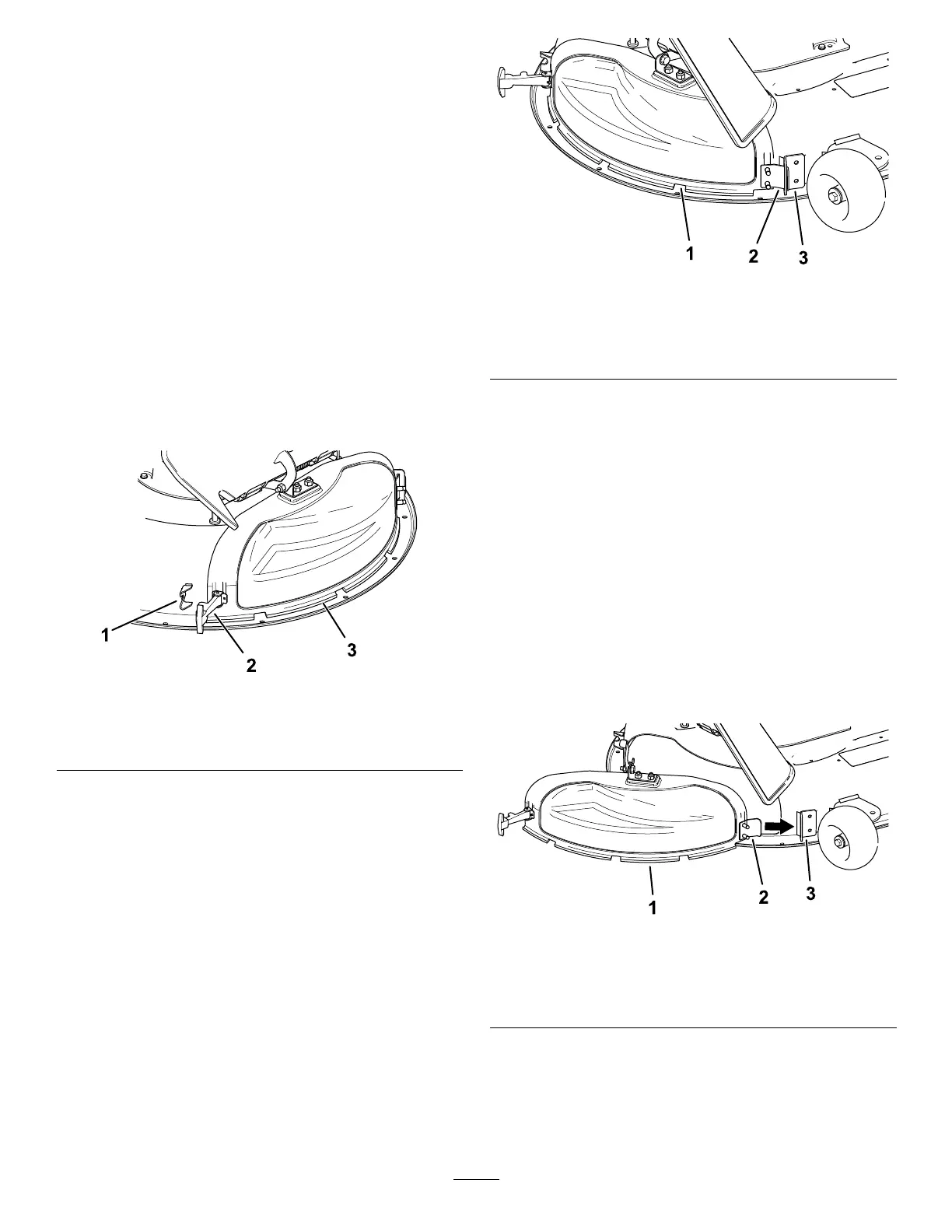

Figure 1 1
1. Gâche 3. Couvercle d'éjection
2. Loquet
4. Ouvrez le crochet de verrouillage sur le dessus
du couvercle d'éjection pour le dégager de la
tige de pivot ( Figure 15 ).
5. Inclinez la languette en métal sur le couvercle
d’éjection pour la sortir de la fente du support
qui est soudé au plateau de coupe ( Figure 12 ).
g230250
Figure 12
1. Couvercle d'éjection 3. Support sur le plateau de
coupe
2. Languette en métal
Montage du couvercle
d'éjection pour le mulching
1. Garez la machine sur une surface plane et
horizontale, placez la commande des lames
(PDF) en position désengagée et écartez les
leviers de commande de déplacement à la
position S TATIONNEMENT .
2. A vant de quitter la position d'utilisation, coupez
le moteur , retirez la clé de contact et attendez
l'arrêt complet de toutes les pièces mobiles.
3. Inclinez la languette en métal sur le couvercle
d’éjection pour la rentrer dans la fente du support
qui est soudé au plateau de coupe ( Figure 13 ).
g230248
Figure 13
1. Couvercle d'éjection 3. Support sur le plateau de
coupe
2. Languette en métal
4. Ramenez le couvercle d’éjection vers le plateau
de coupe de sorte à les aligner ( Figure 14 ).
