10. Déplacez le plateau de coupe en arrière pour
dégager la courroie du plateau de coupe de la
poulie du moteur .
1 1. Sortez le plateau de coupe de sous la machine.
Remarque: Conservez toutes les pièces en
vue du remontage.
Montage du plateau de
coupe
1. Garez la machine sur une surface plane et
horizontale, placez la commande des lames
(PDF) en position désengagée et écartez les
leviers de commande de déplacement à la
position S TATIONNEMENT .
2. A vant de quitter la position d'utilisation, coupez
le moteur , retirez la clé de contact et attendez
l'arrêt complet de toutes les pièces mobiles.
3. Glissez le plateau de coupe sous la machine.
4. Abaissez la commande de hauteur de coupe à
la position la plus basse.
5. D'un côté de la machine, soulevez l'arrière du
plateau de coupe et installez le bras de levage
sur l'axe du plateau ( Figure 73 ).
6. Installez le bras de levage avec la rondelle et la
goupille fendue ( Figure 73 ).
7. Répétez les opérations 5 et 6 de l'autre côté de
la machine.
8. Fixez la tige de support avant au plateau de
coupe à l'aide de l'axe de chape et de la goupille
fendue ( Figure 72 ).
9. Placez la courroie d'entraînement du plateau
de coupe sur la poulie de moteur ; voir
Remplacement de la courroie du plateau de
coupe ( page 43 ) .
10. Resserrez les 2 boulons inférieurs qui xent le
panneau de protection au plateau de coupe ;
voir Relâchement du panneau de protection du
plateau de coupe ( page 32 ) .
Remplacement du
déecteur d'herbe
Périodicité des entretiens : À chaque utilisation ou
une fois par jour —Vériez l'état du
déecteur d'herbe.
A TTENTION
Si l'ouverture d'éjection n'est pas fermée, la
machine peut projeter des objets dans votre
direction ou celles de personnes à proximité
et causer des blessures graves. Un contact
avec la lame est également possible.
N'utilisez pas la machine sans le déecteur
d'herbe, l'obturateur d'éjection ou le système
de ramassage.
1. Retirez l'écrou (⅜") de la tige, sous le plateau
de coupe ( Figure 74 ).

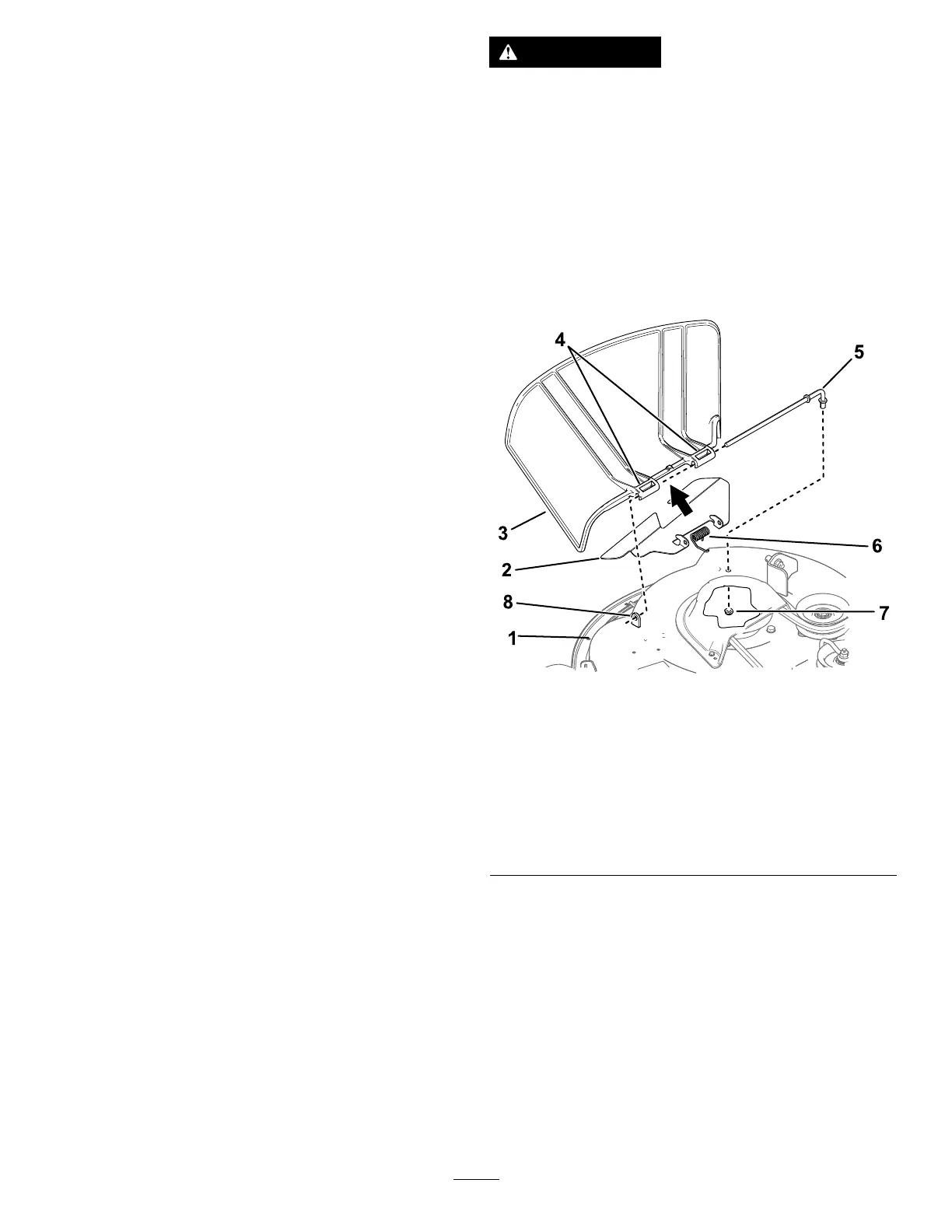

g298422
Figure 74
Plateau embouti illustré.
1. Plateau de coupe 5. T ige
2. Petit déecteur (plateaux
emboutis seulement)
6. Ressort
3. Déecteur d'herbe
7. Écrou (⅜")
4. Pivot du déecteur d'herbe 8. Courte cheville de
positionnement
2. Sortez la tige de la courte cheville de
positionnement, du ressort et du pivot du
déecteur d'herbe ( Figure 74 ).
3. Déposez le déecteur d'herbe et le petit
déecteur s'il sont endommagés ou usés (le cas
échéant).
4. Montez le nouveau déecteur d'herbe ( Figure
74 ).
5. Insérez l'extrémité droite de la tige dans le pivot
du déecteur d'herbe et dans le petit déecteur
(le cas échéant).
51
