g027833

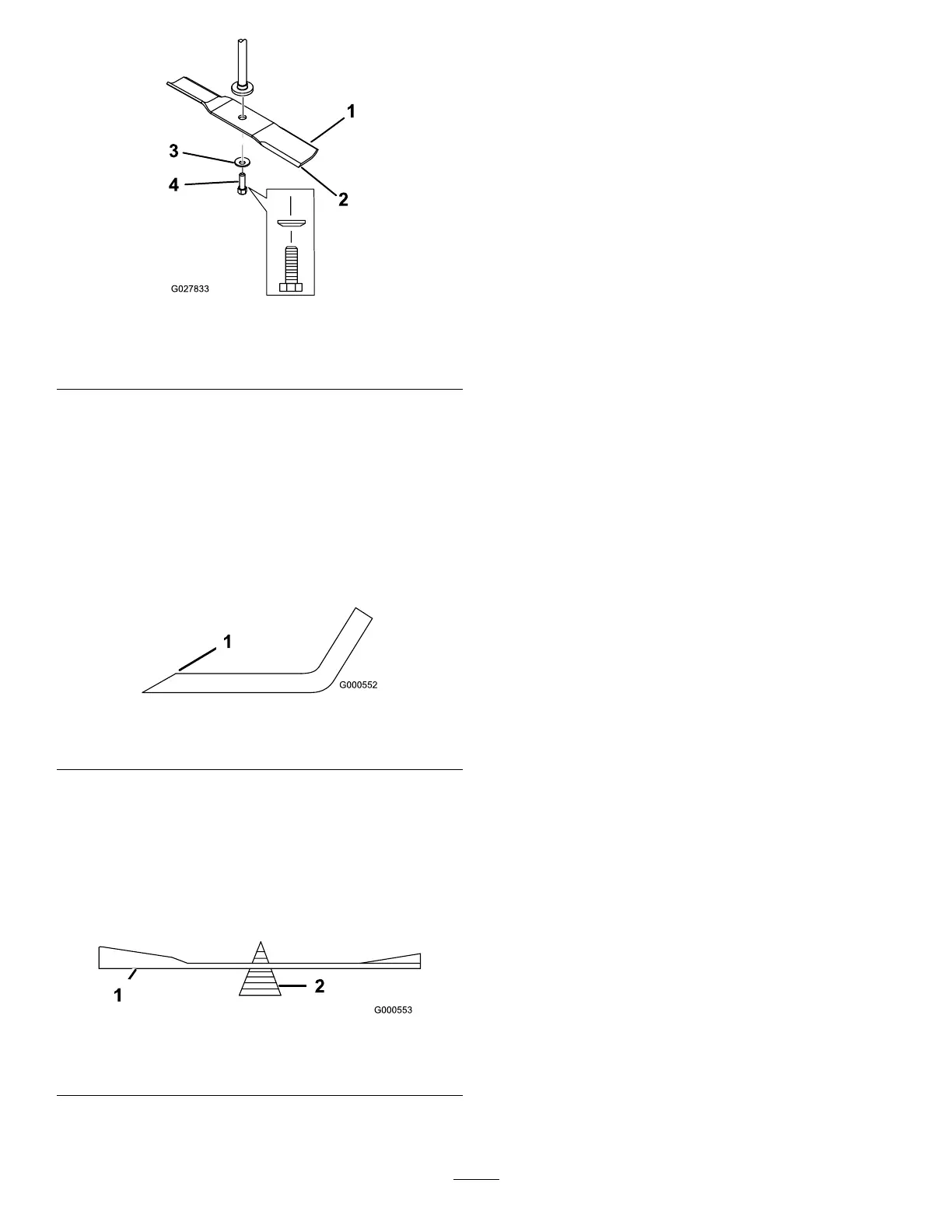

Figure 63
1. Ailette de la lame 3. Rondelle courbe
2. Lame 4. Boulon de lame
Affûtage des lames
1. Au moyen d'une lime, aiguisez les tranchants
aux deux extrémités de la lame ( Figure 64 ).
Remarque: V eillez à conserver l'angle de
coupe d'origine.
Remarque: Limez la même quantité de métal
sur chacun des deux tranchants pour ne pas
déséquilibrer la lame.
g000552
Figure 64
1. Aiguiser en conservant l'angle d'origine
2. Vériez l'équilibre de la lame en la plaçant sur
un équilibreur ( Figure 65 ).
Remarque: Si la lame reste horizontale, elle
est équilibrée et peut être utilisée.
Remarque: Si la lame est déséquilibrée, limez
un peu l'extrémité de l'ailette seulement ( Figure
64 ).
g000553
Figure 65
1. Lame
2. Équilibreur
3. Répétez la procédure jusqu'à ce que la lame
soit équilibrée.
Montage des lames
1. Placez la lame sur l'axe ( Figure 63 ).
Important: Pour une coupe correcte, l'ailette
de la lame doit être tournée vers le haut et
dirigée vers l'intérieur du plateau de coupe.
2. Posez la rondelle courbe (face concave vers la
lame) et le boulon de lame ( Figure 63 ).
3. Serrez le boulon de la lame à un couple de 81
à 108 N·m.
Mise à niveau du plateau de
coupe
Vériez que le plateau de coupe est de niveau chaque
fois que vous l'installez ou si la tonte de la pelouse
semble irrégulière.
Vériez si des lames sont faussées avant de mettre le
plateau de coupe de niveau. Déposez et remplacez
les lames faussées ; voir Entretien des lames ( page
45 ) avant de continuer .
Mettez le plateau de coupe de niveau
transversalement avant de le faire longitudinalement.
Assurez - vous que :
• La machine est placée sur une surface plane et
horizontale.
• T ous les pneus sont gonés à la pression correcte ;
voir Contrôle de la pression des pneus ( page 41 ) .
Contrôle de l'horizontalité
transversale
1. Garez la machine sur une surface plane et
horizontale, placez la commande des lames
(PDF) en position désengagée et écartez les
leviers de commande de déplacement à la
position S TATIONNEMENT .
2. A vant de quitter la position d'utilisation, coupez
le moteur , retirez la clé de contact et attendez
l'arrêt complet de toutes les pièces mobiles.
3. Réglez la hauteur de coupe à 76 mm.
4. T ournez les lames avec précaution pour les
mettre parallèles dans le sens transversal.
5. Mesurez la distance entre les tranchants
extérieurs et le sol plat ( Figure 66 ).
Remarque: Si les deux mesures dif fèrent
de plus de 5 mm, un réglage s'impose ; voir
Réglage de l'horizontalité transversale ( page
48 ) .
47
