g014973

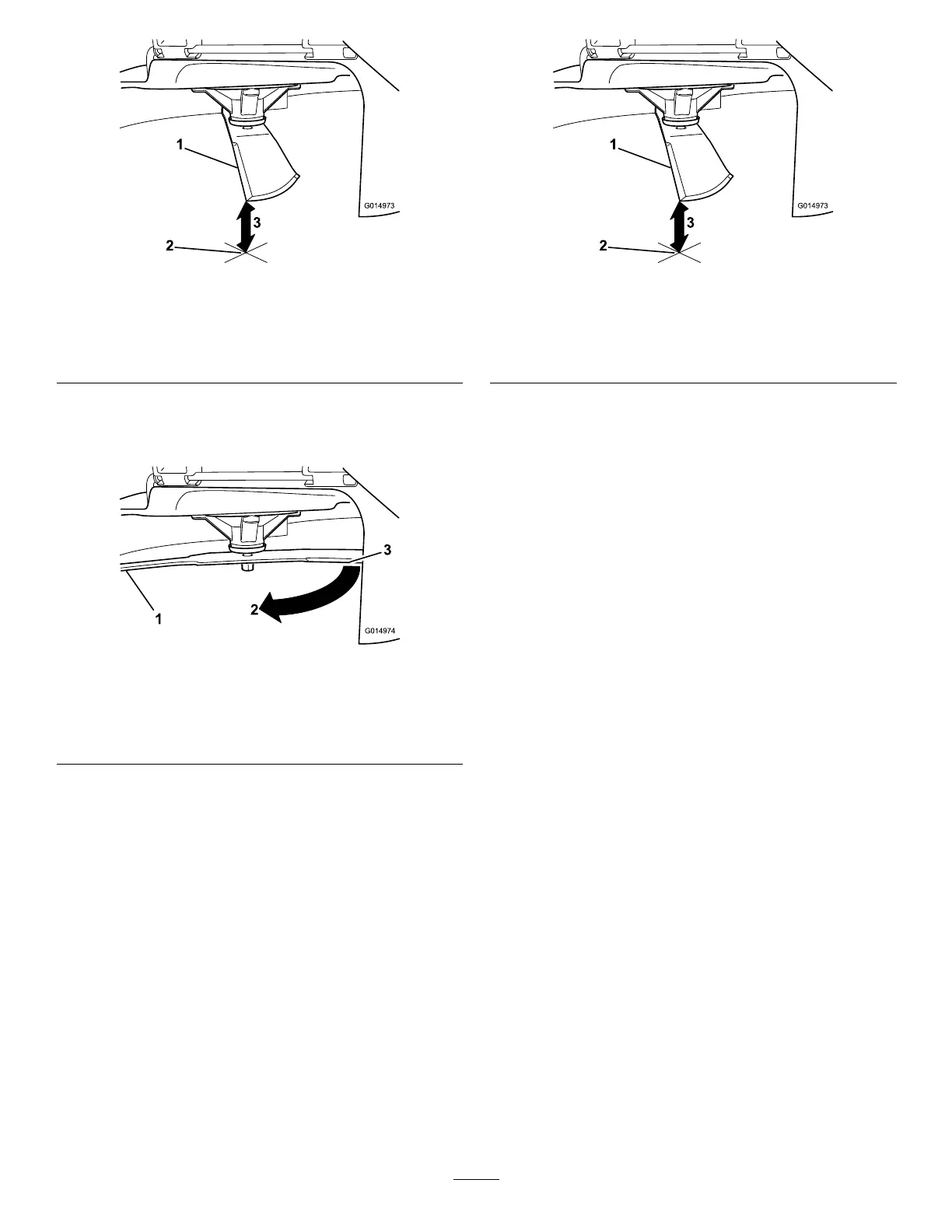

Figure 60
1. Lame (positionnée pour la mesure)
2. Surface plane et horizontale
3. Distance mesurée entre la lame et la surface (A)
4. T ournez la même lame de 180 degrés pour
amener l'autre tranchant à la même position
( Figure 61 ).
g014974
Figure 61
1. Lame (côté déjà mesuré)
2. Mesure (position utilisée précédemment)
3. Côté opposé de la lame déplacé en position de mesure
5. Mesurez la distance entre la pointe de la lame
et la surface plane ( Figure 62 ).
Remarque: L'écart ne doit pas excéder 3 mm.
g014973
Figure 62
1. Côté opposé de la lame (positionné pour la mesure)
2. Surface plane et horizontale
3. Seconde distance mesurée entre la lame et la surface (B)
A. Si la dif férence entre A et B est supérieure
à 3 mm, remplacez la lame par une neuve ;
voir la Dépose des lames ( page 46 ) et la
Montage des lames ( page 47 ) .
Remarque: Si, après le remplacement
d'une lame faussée par une neuve,
la dif férence est toujours supérieure à
3 mm, l'axe de lame est peut - être faussé.
Contactez un concessionnaire - réparateur
T oro agréé pour faire réviser la machine.
B. Si la dif férence reste dans les limites
tolérées, passez à la lame suivante.
6. Répétez cette procédure pour chaque lame.
Dépose des lames
Remplacez les lames si elles heurtent un obstacle, ou
si elles sont déséquilibrées ou faussées.
1. T enez la lame par son extrémité avec un chif fon
ou un gant épais.
2. Enlevez de l'axe, le boulon, la rondelle courbe
et la lame ( Figure 63 ).
