g294196

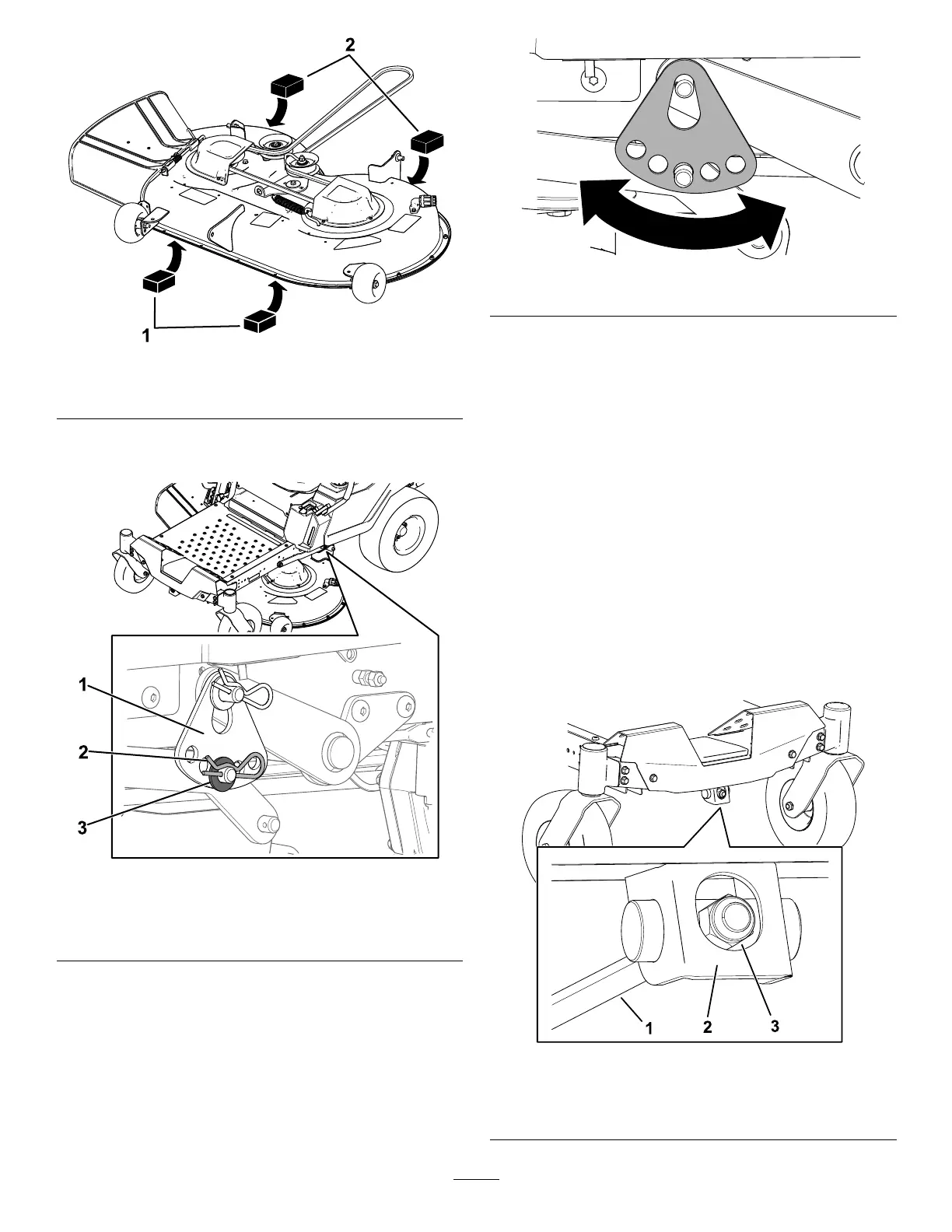

Bild 68
1. Holzblock, 6,6 cm dick 2. Holzblock, 7,3 cm dick
6. Entfernen Sie den Splint und die Unterlegscheibe
vom unteren Hubarmbolzen ( Bild 69 ).
g294197
Bild 69
1. Schnitthöhenplatte 3. Scheibe
2. Splint
7. Drehen Sie die Schnitthöhenplatte in ein
anderes Loch, so dass sie das Gewicht des
Mähwerks nach der Montage der Platte trägt
( Bild 70 ).
g294195
Bild 70
8. Montieren Sie die Unterlegscheibe und den
Splint ( Bild 70 ).
9. Wiederholen Sie die Schritte 6 bis 8 an der
anderen Maschinenseite.
10. Prüfen Sie die Nivellierung in Querrichtung
erneut; wiederholen Sie diese Schritte, bis die
Messungen richtig sind.
1 1. Prüfen Sie die Schnittmesserneigung in
Längsrichtung, um das Mähwerk zu nivellieren,
siehe Prüfen der Schnittmesserneigung in
Längsrichtung ( Seite 48 ) .
Einstellen der Schnittmessernei-
gung in Längsrichtung
1. Drehen Sie die Einstellmutter an der V orderseite
des Mähers ( Bild 71 ).
g294471
Bild 71
1. Einstellstange 3. Einstellmutter
2. Einstellblock
49
