A TTENTION
Si les câbles de la batterie ne sont pas
débranchés correctement, la machine et
les câbles peuvent être endommagés et
produire des étincelles. Les étincelles
peuvent provoquer l'explosion des gaz
de la batterie et vous blesser .
• Débranchez toujours le câble négatif
(noir) de la batterie avant le câble
positif (rouge).
• Branchez toujours le câble positif
(rouge) de la batterie avant le câble
négatif (noir).
5. Repoussez le capuchon en caoutchouc sur le
câble positif (rouge).
6. Débranchez le câble positif (rouge) de la borne
de la batterie ( Figure 48 ).
Remarque: Conservez toutes les xations.
7. Déposez la barrette de maintien de la batterie
( Figure 48 ) et soulevez la batterie de son
support.

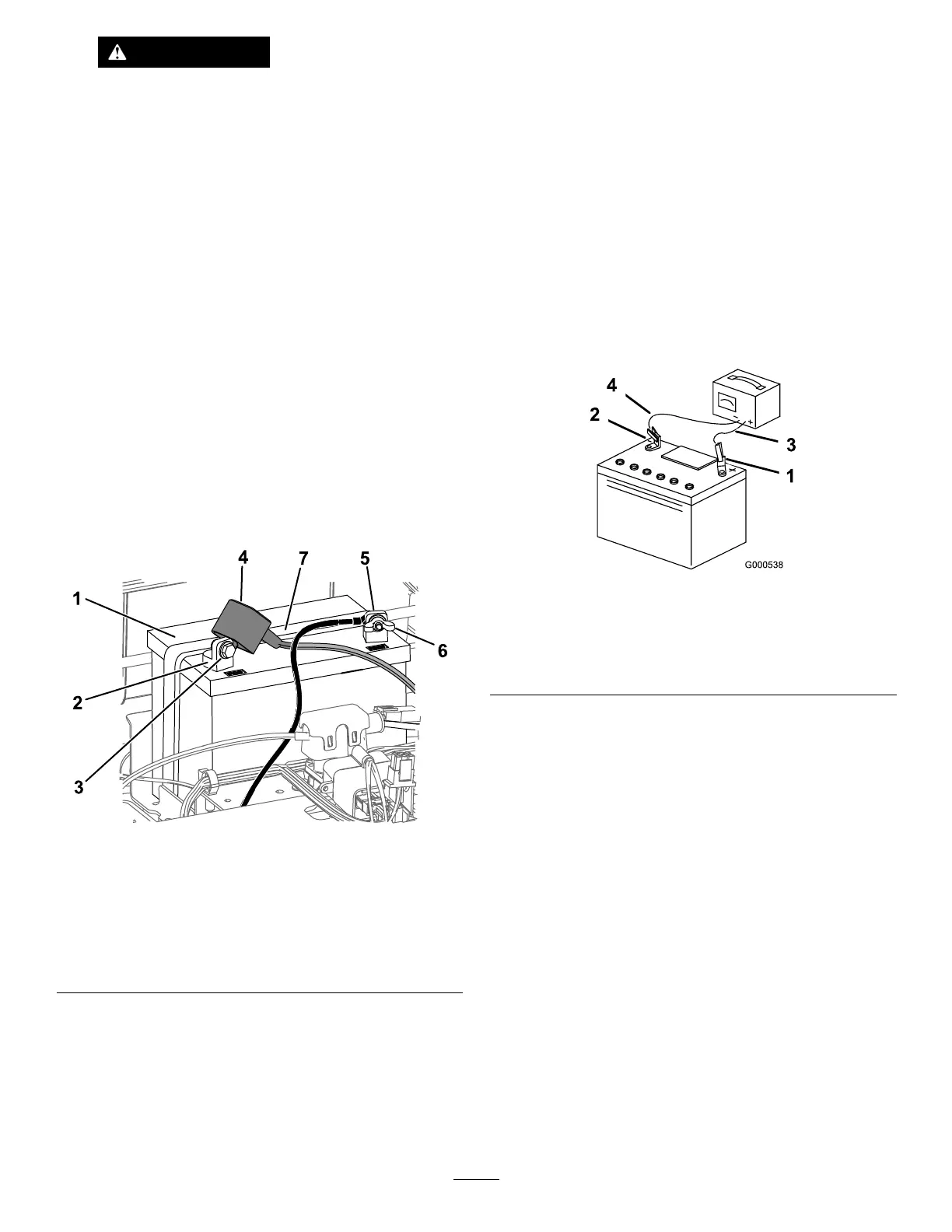

g293472
Figure 48
1. Batterie
5. Borne négative ( -) de la
batterie
2. Borne positive (+) de la
batterie
6. Écrou à oreilles, rondelle
et boulon
3. Boulon, rondelle et écrou
7. Dispositif de retenue
4. Capuchon de borne
Charge de la batterie
Périodicité des entretiens : A vant le
remisage —Chargez la batterie
et débranchez les câbles.
1. Retirez la batterie du châssis ; voir Retrait de la
batterie ( page 39 ) .
2. Chargez la batterie au régime de à 6 à
10 ampères pendant un minimum de 1 heure.
Remarque: Ne chargez pas la batterie
excessivement.
3. Quand la batterie est chargée au maximum,
débranchez le chargeur de la prise, puis
débranchez les ls du chargeur des bornes de
la batterie ( Figure 49 ).
g000538
Figure 49
1. Borne positive (+) de la
batterie
3. Fil rouge (+) du chargeur
2. Borne négative ( -) de la
batterie
4. Fil noir ( -) du chargeur
Mise en place de la batterie
1. Placez la batterie sur son support ( Figure 48 ).
2. Branchez le câble positif (rouge) de la batterie
à la borne positive (+) au moyen des xations
retirées précédemment.
3. Branchez le câble négatif de la batterie à la
borne négative (–) au moyen des xations
retirées précédemment.
4. Placez le capuchon rouge sur la borne positive
(rouge) de la batterie.
5. Fixez la batterie en place à l'aide de la barre de
maintien ( Figure 48 ).
6. Abaissez le siège.
