g336421

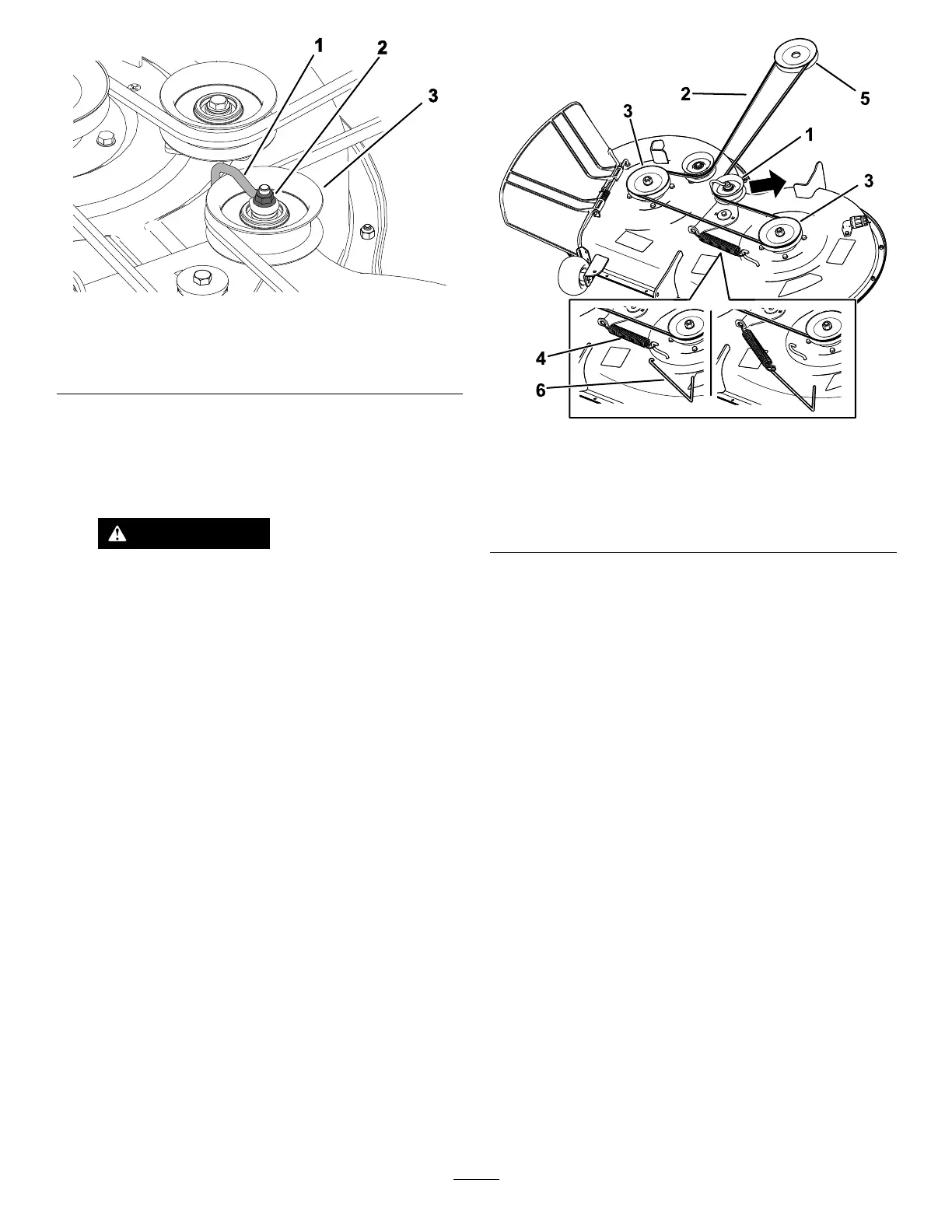

Figure 56
1. Fil métallique 3. Poulie de tension
2. Écrou
7. À l'aide d'un outil de dépose de ressort
(réf. T oro 92 - 5771), décrochez le ressort du
crochet sur le plateau pour détendre la poulie de
tension, et déchaussez la courroie des poulies
( Figure 57 ).
A TTENTION
Le ressort est tendu quand il est en
place et peut causer des blessures en se
détendant.
Enlevez la courroie avec précaution.
g295655
Figure 57
1. Poulie de tension 4. Ressort
2. Courroie d'entraînement
du plateau de coupe
5. Poulie de moteur
3. Poulie extérieure
6. Outil de dépose de ressort
8. Acheminez la courroie neuve autour des poulies
du moteur et du plateau de coupe ( Figure 57 ).
9. À l'aide d'un outil de dépose de ressort
(réf. T oro 92 - 5771), accrochez le ressort à l'ergot
sur le plateau pour tendre la poulie de tension et
la courroie de plateau du coupe ( Figure 57 ).
10. Sur les plateaux emboutis, resserrez l'écrou qui
xe le l métallique à la poulie de tension.
Remarque: Placez le l métallique contre le
bras de la poulie de tension, comme montré à
la Figure 56 .
1 1. Reposez les couvercles de poulie.
12. Resserrez les 2 boulons inférieurs qui xent le
panneau de protection au plateau de coupe.
V oir Relâchement du panneau de protection du
plateau de coupe ( page 32 ) .
