g294196

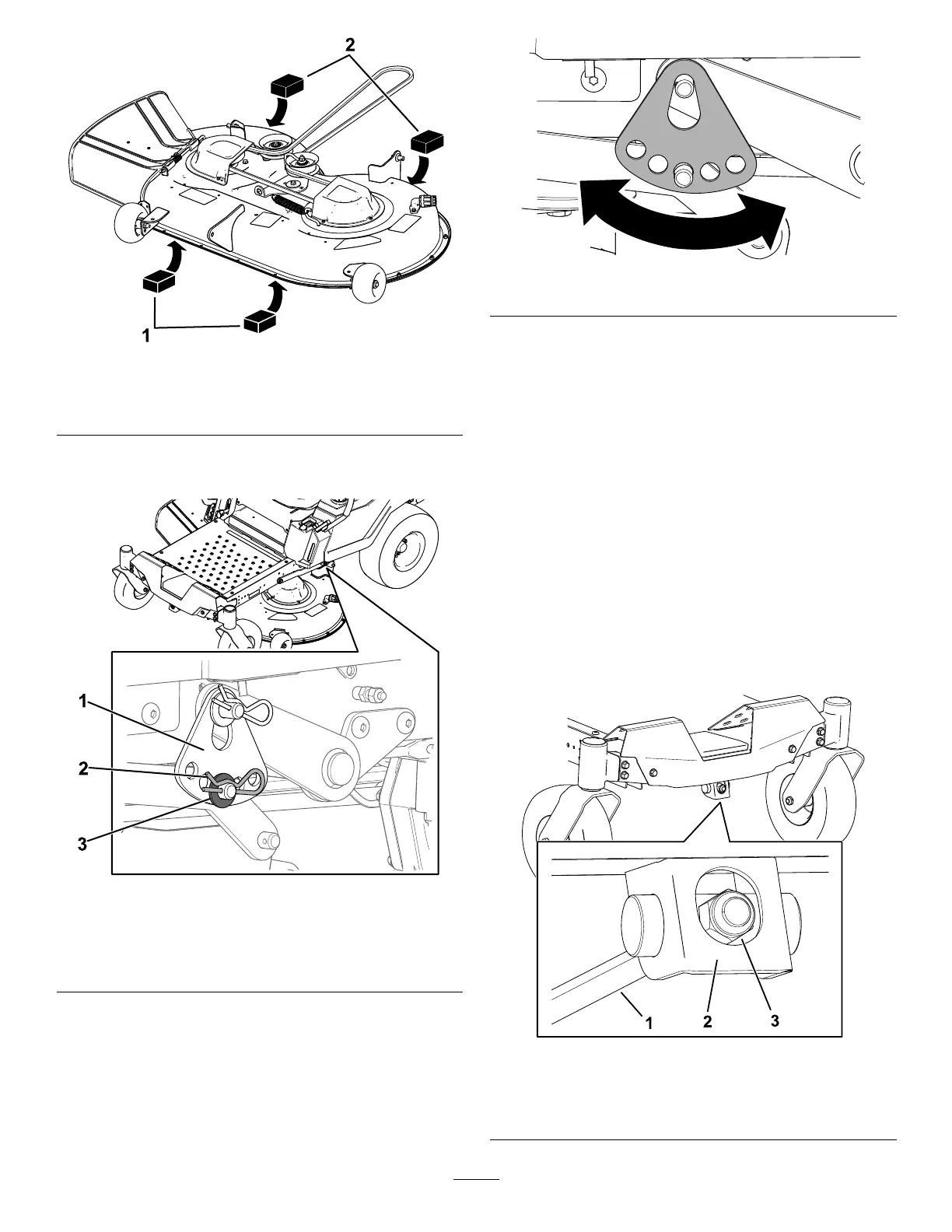

Figure 68
1. Cale en bois de 6,5 cm
d'épaisseur
2. Cale en bois de 7,3 cm
d'épaisseur
6. Retirez la goupille fendue et la rondelle de l'axe
inférieur du bras de levage ( Figure 69 ).
g294197
Figure 69
1. Plaque de hauteur de
coupe
3. Rondelle
2. Goupille fendue
7. T ournez la plaque de hauteur de coupe à un
trou dif férent pour que le poids du plateau de
coupe soit soutenu après l'installation de la
plaque ( Figure 70 ).
g294195
Figure 70
8. Remettez en place la rondelle et la goupille
fendue ( Figure 70 ).
9. Répétez les opérations 6 à 8 de l'autre côté de
la machine.
10. Vériez de nouveau le réglage transversal ;
répétez cette procédure jusqu'à ce que les
mesures soient correctes.
1 1. Poursuivez la procédure de mise à niveau du
plateau en contrôlant l'inclinaison avant/arrière
des lames ; voir Contrôle de l'inclinaison
avant/arrière des lames ( page 48 ) .
Réglage de l'inclinaison
avant/arrière des lames
1. T ournez l'écrou de réglage à l'avant de la
tondeuse ( Figure 71 ).
g294471
Figure 71
1. T ige de réglage
3. Écrou de réglage
2. Bloc de réglage
49
