W AARSCHUWING
De accukabels onjuist afkoppelen kan
schade aan de machine en de kabels tot
gevolg hebben en vonken veroorzaken.
Hierdoor kunnen accugassen tot
ontplofng komen en lichamelijk letsel
veroorzaken.
• Maak altijd de minkabel (zwart) van
de accu los voordat u de pluskabel
(rood) losmaakt.
• Sluit altijd de pluskabel (rood) van
de accu aan voordat u de minkabel
(zwart) aansluit.
5. Schuif het rubberen kapje van de pluskabel
(rood).
6. Maak de pluskabel (rood) los van de accupool
( Figuur 48 ).
Opmerking: Bewaar alle bevestigingsmidde-
len.
7. V erwijder de bevestigingsband van de accu
( Figuur 48 ) en til de accu uit de accubak.
g293472

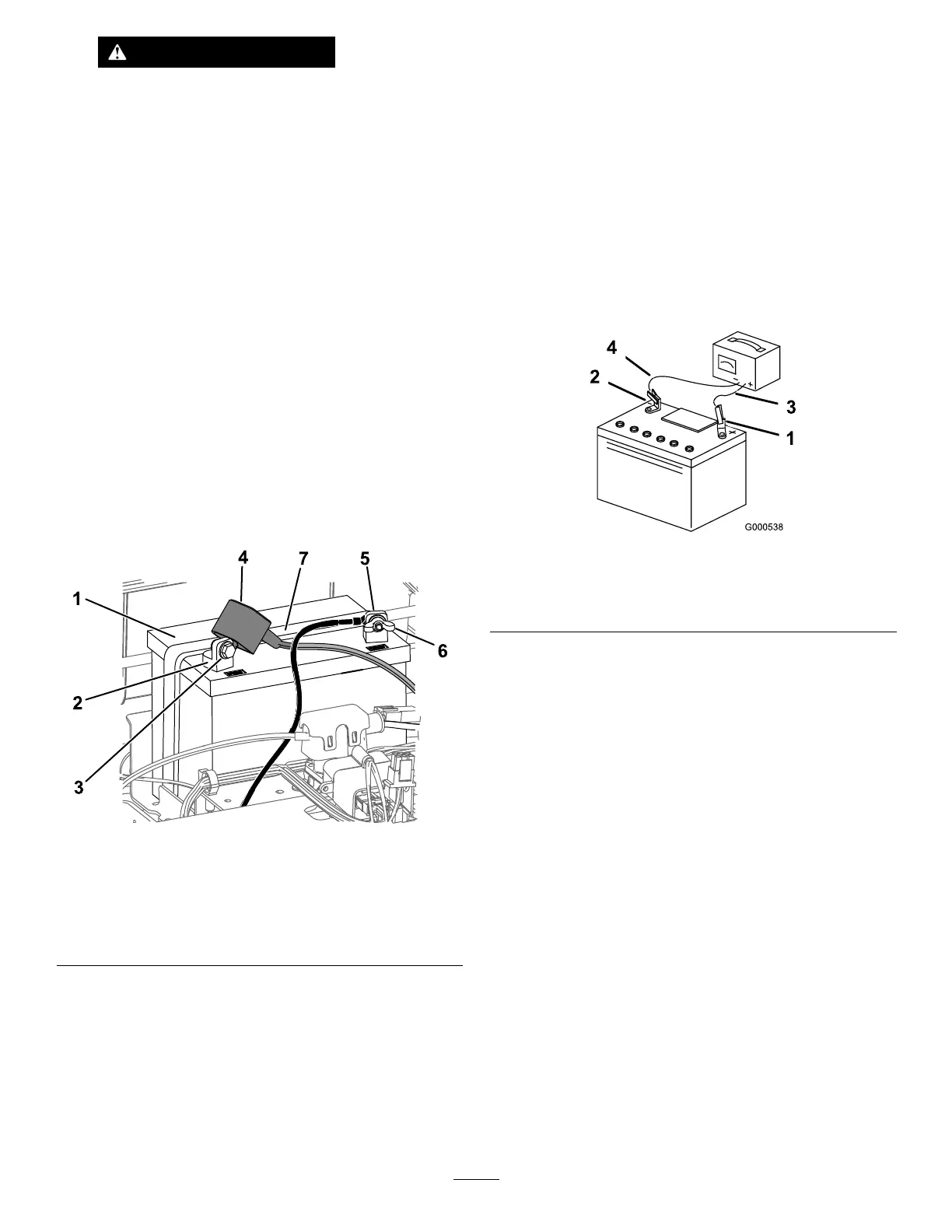

Figuur 48
1. Accu
5. Minpool (–) van de accu
2. Pluspool (+) van de accu
6. Vleugelmoer , ring en bout
3. Bout, ring en moer 7. Bevestiging van accu
4. Stofkapje van de accupool
Accu opladen
Onderhoudsinterval : Vóór de stalling —Accu opladen
en accukabels loskoppelen.
1. V erwijder de accu van het chassis; raadpleeg
V erwijderen van de accu ( bladz. 39 ) .
2. Laad de accu gedurende minstens een uur op
bij 6 tot 10 A.
Opmerking: De accu niet te ver opladen.
3. Zodra de accu volledig is opgeladen, haalt
u de acculader uit het stopcontact en maakt
u vervolgens de oplaadkabels los van de
accuklemmen ( Figuur 49 ).
g000538
Figuur 49
1. Pluspool (+) van de accu 3. Rode (+) oplaadkabel
2. Minpool (–) van de accu 4. Zwarte (–) oplaadkabel
Accu plaatsen
1. Plaats de accu in de bak ( Figuur 48 ).
2. Gebruik de eerder verwijderde bevestigingsmid-
delen om de pluskabel (rood) op de pluspool (+)
van de accu aan te sluiten.
3. Gebruik de eerder verwijderde bevestigingsmid-
delen om de minkabel op de minpool (–) van de
accu aan te sluiten.
4. Schuif het rode stofkapje voor de accupool op
de pluspool (rood) van de accu.
5. Zet de accu vast met de bevestigingsband
( Figuur 48 ).
6. Zet de stoel omlaag.
