Componentes Internos
1
4
5 6
879
2 3
7

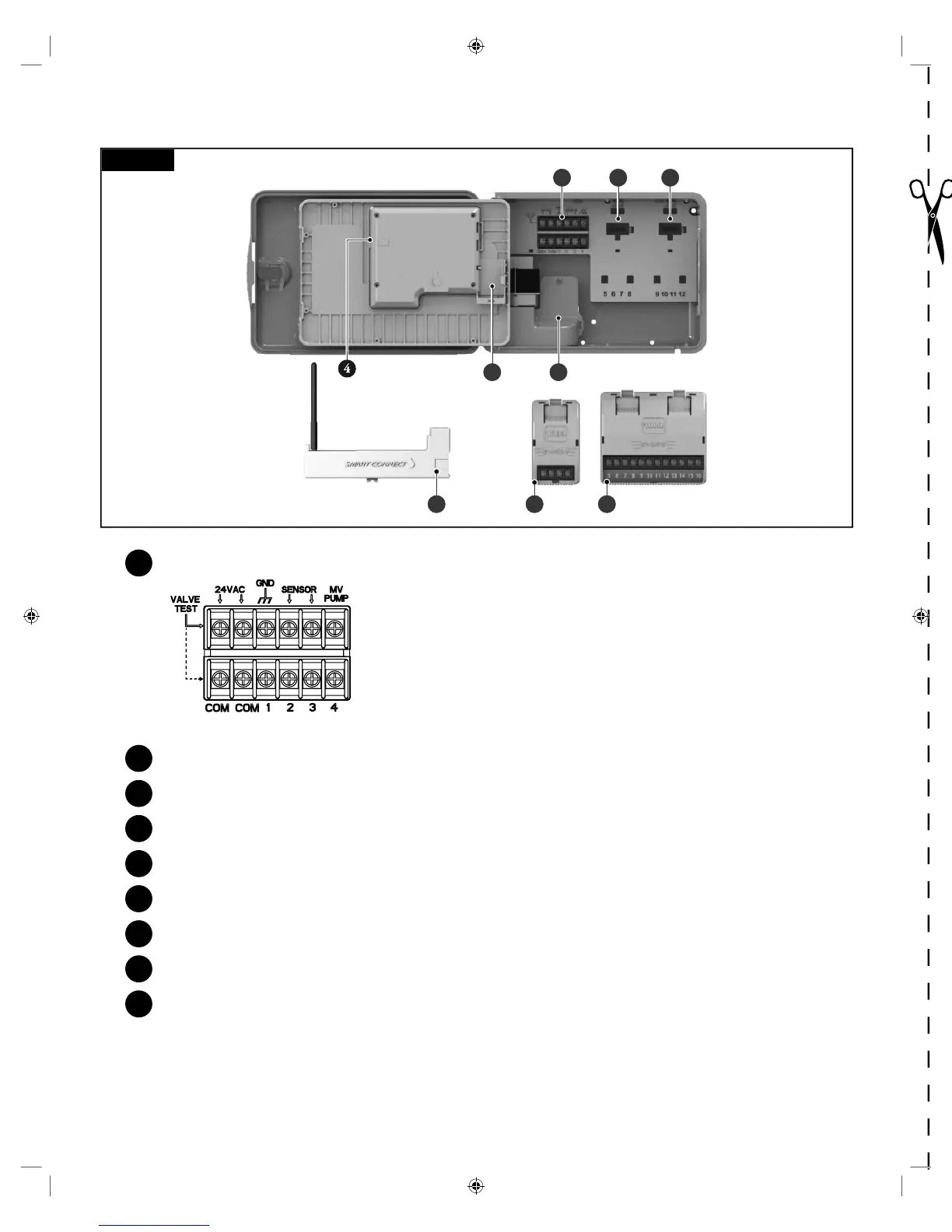

Figura 2
1
– Terminales de Válvulas y Sensores
PRUEBA DE VÁLVULAS (VALVE TEST) – Utilice esta terminal para poner a
prueba una válvula para un funcionamiento adecuado.
24VAC – Fuente de Poder de 24 Voltios de Corriente Alterna (VAC)
TIERRA (GND) – Conexión de tierra de la fuente de alimentación
SENSOR – Terminales de Sensores
Válvula Principal / Bomba (MV/ Pump) – Terminal de la Válvula Principal
COM – Terminales Comunes de las Válvulas y la Válvula Principal
1, 2, 3 y 4 – Terminales de la Válvula 1, Válvula 2, Válvula 3 y Válvula 4.
2
– Toma de Corriente del Módulo de Expansión para las Válvulas 5, 6, 7 y 8.
3
– Toma de Corriente del Módulo de Expansión para las Válvulas 9, 10, 11 y 12.
4
– Conector de la Memoria USB
5
– Compartimento de la Batería de 9 Voltios
6
– Compartimento de la Terminal del Suministro de Electricidad
7
– Módulo A-EVO-SC (Disponible por Separado)
8
– Módulo de Expansión A-EMOD-4 de 4 Válvulas (Disponible por Separado)
9
– Módulo de Expansión A-EMOD-4 de 12 Válvulas (Disponible por Separado)
