6
Instalación de Válvulas, Interruptor de la Bomba y Sensores
Paso 1 – Ponga en ruta los cables de las válvulas, las válvulas principales,

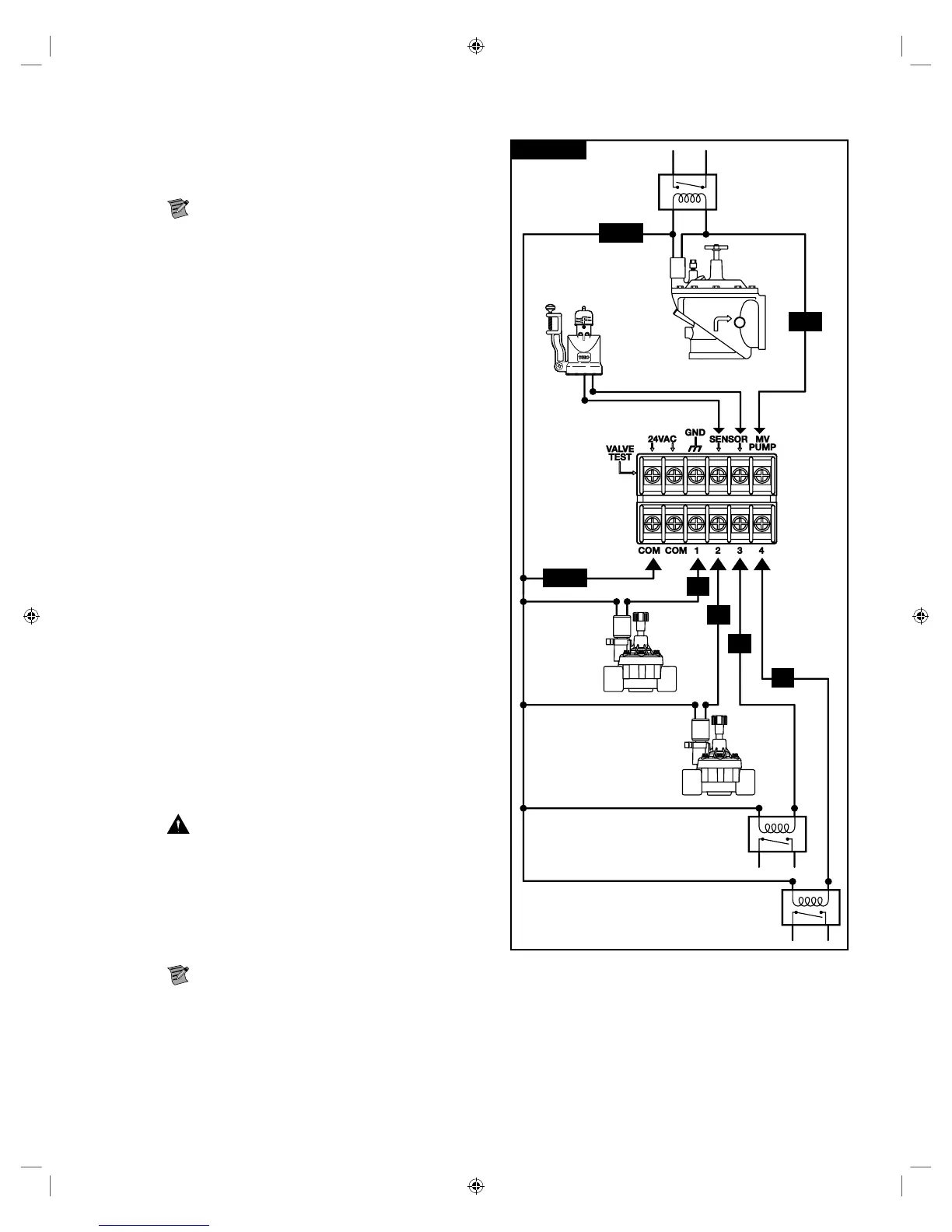

Figura 13
1
2
3
4
COM
Valvula 1
Valvula 3 o Interruptor de
la Bomba de Fertilizante 1
COM
MV
Interruptor
de la Bomba
Sensor de
Lluvia
Válvula Principal
Valvula 2
Valvula 4 o Interruptor de
la Bomba de Fertilizante 2
el interruptor de la bomba y/o el sensor en el gabinete del
controlador.
Nota: Se puede utilizar un cable de conexión de válvula
multi-cable 18 AWG (1.0mm2). Este cable tiene aislamiento
para que se entierre directamente y está codicado por
colores para facilitar la instalación. Se puede poner en ruta
directamente en el controlador a través del oricio de acceso
que se tiene para el conducto del cable de la válvula (si no se
utiliza el conducto).
Paso 2 – Conecte las válvulas, las válvulas principales y el interruptor
de arranque de la bomba con los cables de la válvula-
Conecte el cable codicado de color blanco del cable a un
cable de cada válvula solenoide y/o interruptor de bomba.
(Para esta conexión se pueden usar cada uno de los dos cables
del solenoide o el interruptor de bomba). Esta conexión será
designada como el cable común de la válvula (COM).
Conecte un cable por separado al cable restante desde cada
válvula solenoide. Tome en cuenta el código de color del cable
que se utiliza para cada válvula y la válvula que controla. Usted
necesitará esta información cuando conecte los cables de la
válvula al controlador.
Paso 3 – Asegure todos los empalmes de cable utilizando conectores de
cable. Para evitar la corrosión y posibles cortos circuitos, utilice
siempre un conector de cable con aislamiento, con cubierta de
protección o un método impermeabilizante similar.
Paso 4 – Conecte los cables de la válvula al controlador – Asegure
el cable común de la válvula (blanco) a cualquiera de las
dos terminales etiquetadas como COM. Asegure los cables
individuales de la válvula a las válvulas adecuadas que controlan:
la Válvula 1 a la terminal 1, la Válvula 2 a la terminal 2, etc.
Paso 5 – Conecte la válvula principal / cables del interruptor de la
bomba al controlador – Asegure el cable común de la válvula
(blanco) a cualquiera de las dos terminales etiquetadas como
COM. Asegure el cable de la Válvula Principal o del Interruptor
de la Bomba a la terminal etiquetada como Válvula Principal /
Bomba (MV/ Pump).
Precaución: Para evitar daños al controlador, no conecte el
arranque del motor de la bomba directamente al controlador.
Paso 6 – Conecte los cables del sensor al controlador – Retire el cable
de unión de las terminales de los SENSORES. Asegure los dos
cables de sensor a las terminales de sensor. Para más informes,
consulte las instrucciones del sensor.
EVOLUTION® AG está diseñado para funcionar con sensores
NC “normalmente cerrados”.
Nota: Para sensores con opciones de “normalmente abiertos” (NO) y “normalmente cerrados” (NC), seleccione la opción
NC.
Paso 7 – Ponga a prueba para un funcionamiento adecuado.
