- 51 -
7 - DEBLOCAGE DE
L’AUTOMATISATION
Pour débloquer l’automatisation de l’intérieur, il suffit de tirer le
bouton vers le bas.
Ensuite, accompagner manuellement le mouvement de la porte.
m ATTENTION : ne pas utiliser le bouton pour ouvrir la
porte. Il est défendu de suspendre des objets au cordon de
déblocage.
S’il n’y a pas d’accès secondaires au garage, on conseille
d’installer le dispositif de déblocage depuis l’extérieur (code
162518)
m ATTENTION : si la porte est débloquée pour
être ouverte, quand elle est fermée, elle se bloque
automatiquement pour des raisons de sécurité.
Si l’alimentation de réseau n’est pas disponible, la porte
peut être rouverte uniquement en agissant à nouveau sur
le bouton déblocage.
Pour débloquer l’automatisation depuis l’extérieur, installer le kit
de déblocage accessoire code 162518.

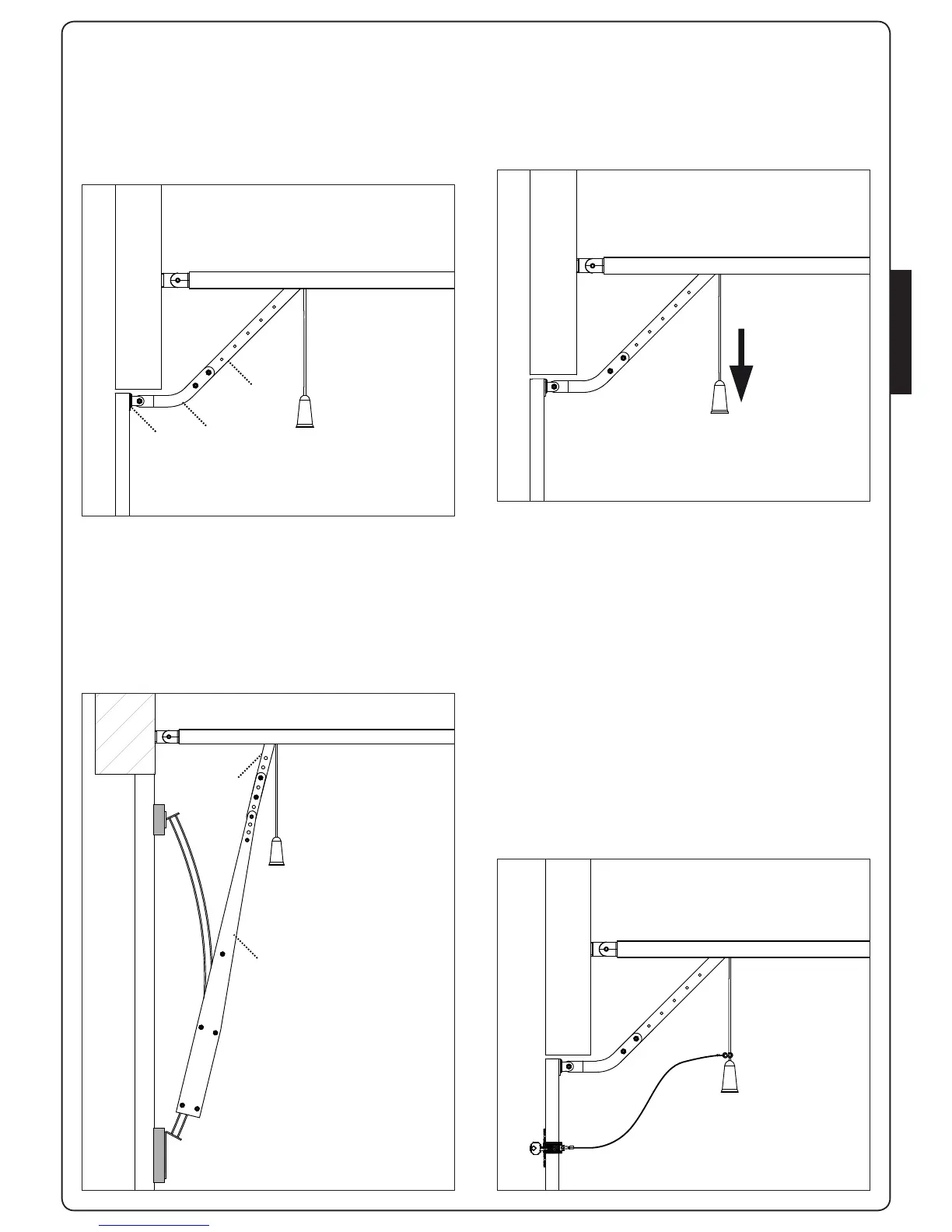

9. Uniquement pour portes sectionnelles et basculantes à
ressort
Fixer la plaque de traction P sur la partie supérieure de la porte
en respectant les références précédemment tracés.
Unir la barre percée Q et le bras courbe R en utilisant 2
boulons 6x15 et les écrous relatifs.
Unir le bras courbe R et la plaque de traction P en utilisant le
goujon avec tête cylindrique avec la goupille fendue prévue.
10. Uniquement pour portes basculantes à contrepoids
Fixer le bras à archet 162504 sur la partie supérieure de la
porte en suivant les références précédemment tracés.
Les deux plaques d’ancrage (inférieure et supérieure) de
l’archet 162504 doivent être sur le même plan, en cas
contraire ajouter des cales.
Brancher la barre percée Q à la barre percée du bras à archet S
en utilisant 2 boulons 6x15 et les écrous relatifs.
I
L
Q
R
P
S
Q
