- 50 -

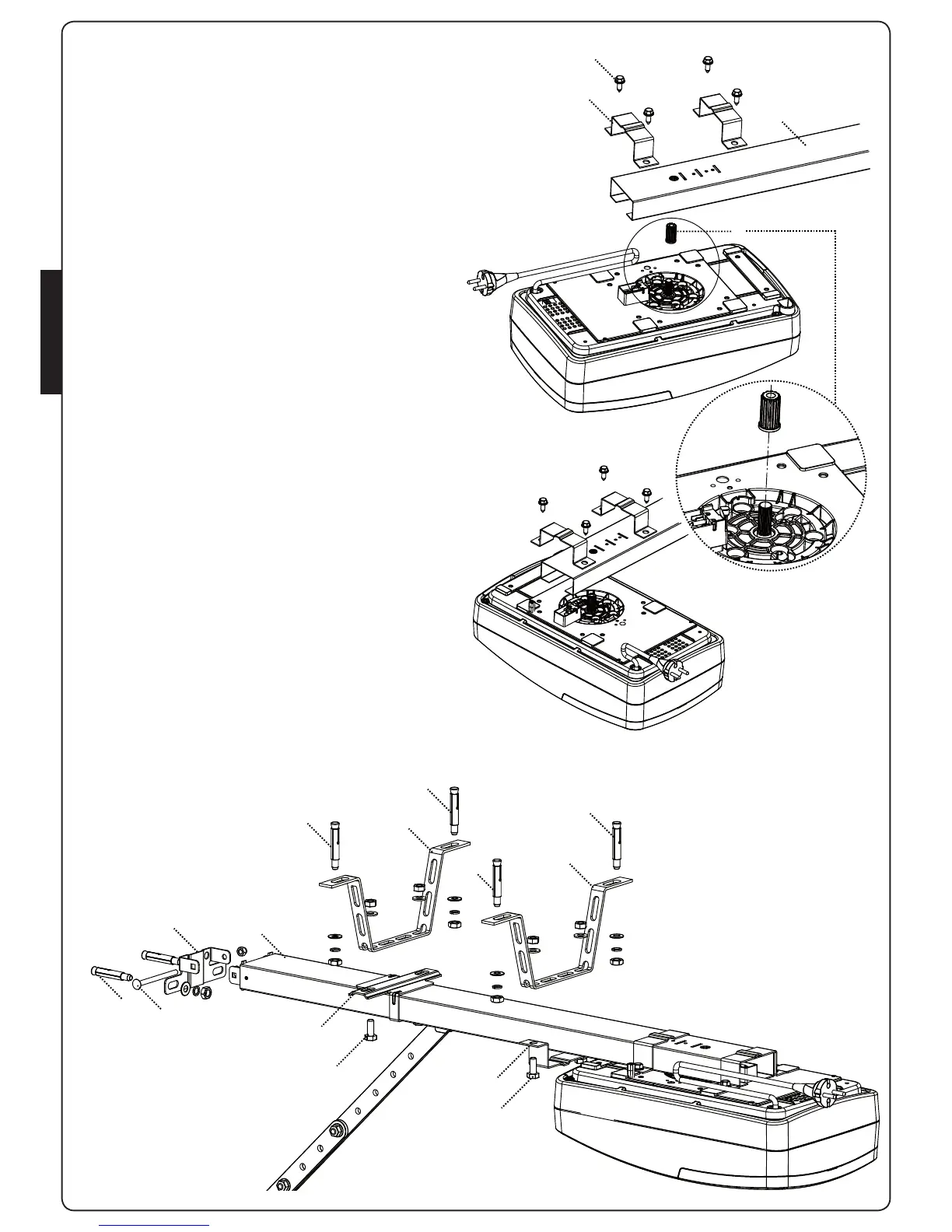

5 - MONTAGE DU MOTEUR SUR LE
PROFILE
1. Introduire l’adaptateur arbre/pignon B sur l’arbre du moteur.
m ATTENTION : l’adaptateur B a un sens d’introduction.
Respecter le sens comme indiqué dans la figure.
2. Positionner le profilé A sur le moteur : l’adaptateur arbre/
pignon B doit s’enclencher dans l’emplacement prévu sur le
profilé. Vérifier que le profilé aille en butée sur le moteur.
3. Positionner les deux étriers oméga C sur le profilé au niveau
des trous sur la base du moteur.
4. Fixer les deux étriers oméga avec les vis autofiletantes D
6 x 15 fournies.
m En cas de problèmes d’espace, le moteur peut être
monté tourné de 90°.
6 - INSTALLATION
1. Démonter le système de fermeture de la porte.
2. Mesurer la moitié exacte de la porte et tracer des points de
référence sur la traverse supérieure et sur la plafond pour
faciliter le positionnement du profilé guide.
3. Ancrer l’étrier E à la traverse supérieure de la porte avec des
goujons G adaptés au type de paroi (Ø minimum 8 mm).
4. Accrocher le profilé A à l’étrier E en utilisant la vis F 6x80
fournie avec l’écrou autobloquant relatif.
5. Plier les 2 barres percées H et M à la longueur désirée.
6. Fixer la barre percée avant H à l’étrier de fixation I introduit
dans le profil, en utilisant les vis L 8x20 avec les écrous relatifs.
7. Fixer la barre percée arrière M à l’étrier oméga N, en utilisant
les vis L 8x20 avec les écrous relatifs.
8. En suivant les références précédemment tracées sur le plafond,
identifier les points de fixation pour barres H et M ; percer et
en utilisant des goujons O adaptés au type de plafond
(Ø minimum 8 mm) ancrer l’automatisation.
C
D
A
B
E
F
G
A
I
L
N
L
H
O
O
O
O
M
