V2 AXIL - Schéma Dinstallation; Opérations Préliminaires

FRANÇAIS

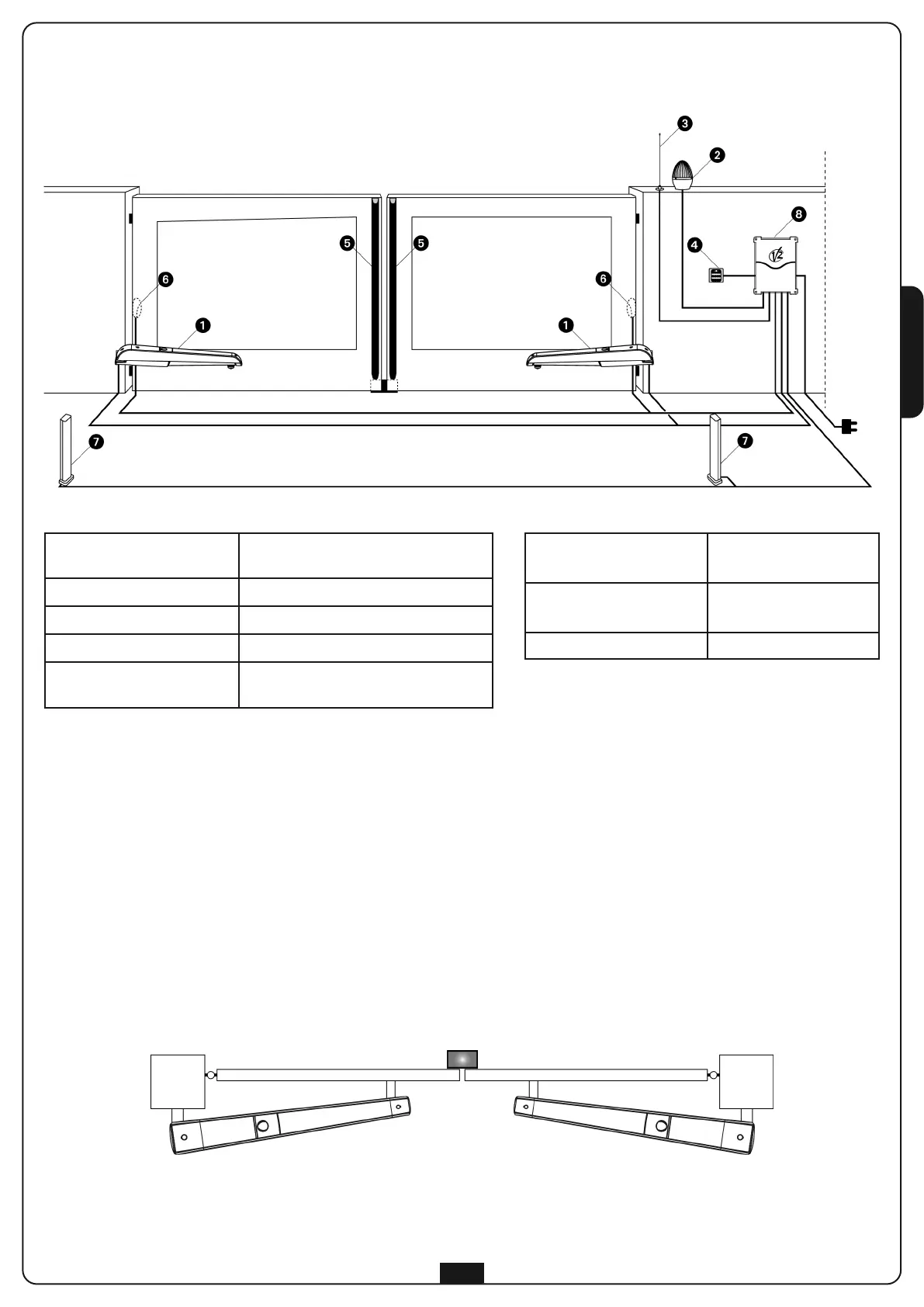

SCHÉMA D’INSTALLATION
 Actuador AXIL
- câble 4 x 0,75 mm
2
(120V/230V)
- câble 3 x 1,5 mm
2
(24V)
 Clignotant
câble 2 x 1,5 mm
2
 Antenne radio
câble RG-58
 Selecteur à clé ou digital
câble 3 x 0,5 mm
2
 Barre palpeuse de
sécurité (EN 12978)
- type optique
- type résistif
 Photocellules interne
câble 4 x 0,5 mm
2
(RX)
câble 2 x 0,5 mm
2
(TX)
 Photocellules externe
câble 4 x 0,5 mm
2
(RX)
câble 2 x 0,5 mm
2
(TX)
 Armoire de commande
câble 3 x 1,5 mm
2
OPÉRATIONS PRÉLIMINAIRES
Ce nouvelle série des opérateurs électromécaniques AXIL, a été crée pour automatiser portails à battant jusqu’à 300 Kg
de poids et vantail de 2,8m. Avant de procéder à l'installation il est fondamental de s'assurer que votre portail s'ouvre et
se referme sans problème et de vérifier scrupuleusement les points suivants:
• Gonds et tourillons en très bon état et graissés opportunément.
• Aucune entrave ne doit empêcher le mouvement.
• Aucun frottement contre le sol et entre les vantaux.
• Votre portail doit être équipé d'arrêt centraux.
25
