ESPAÑOL
40

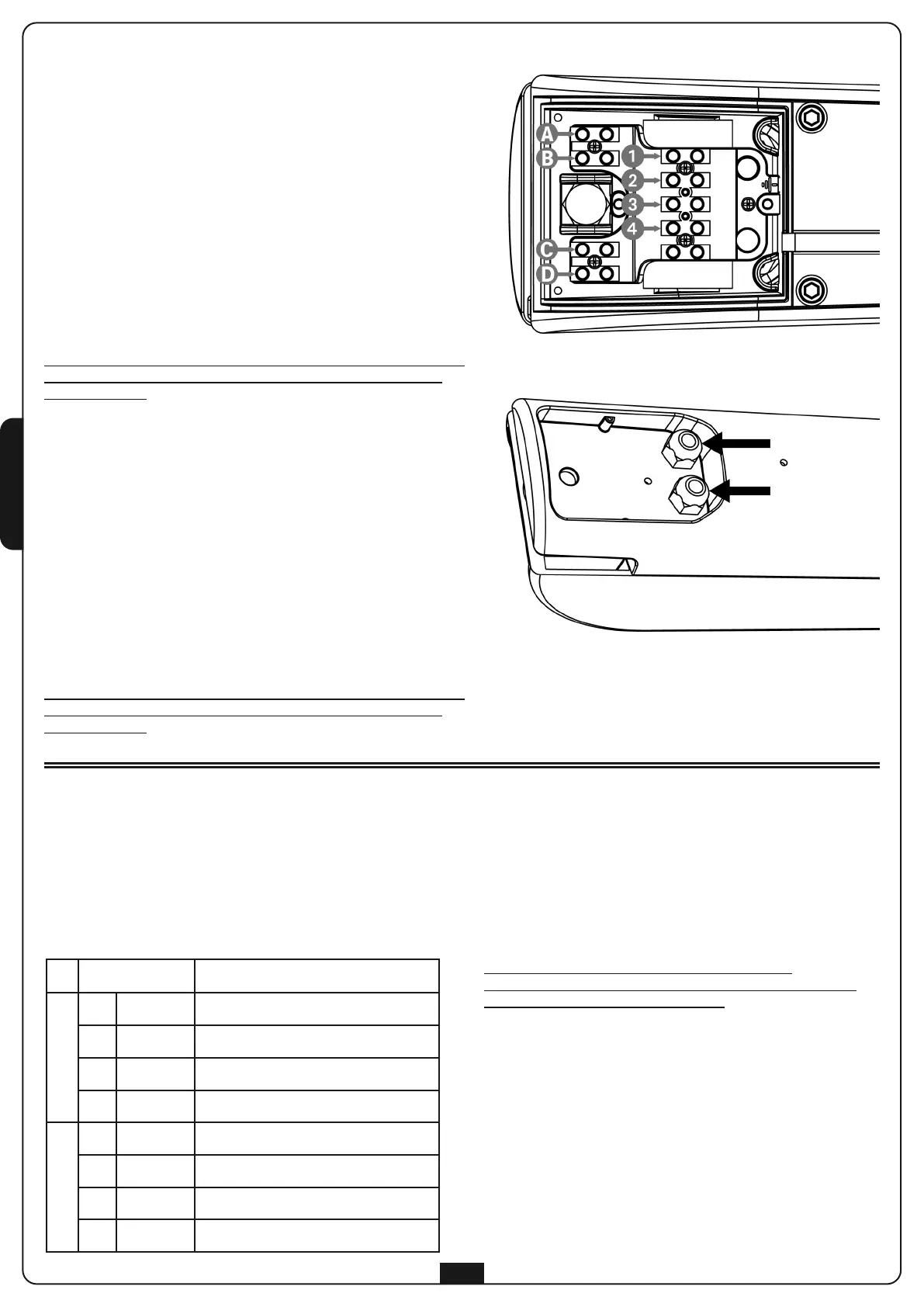

CONEXIONES ELÉCTRICAS
Modelos de 230V y 120V
Tierra de protección
Apertuta
Común
Cierre
m A
TENCIÓN:
• Conecte siempre el cable de tierra como está previsto
por las normativas vigentes (EN 60335-1, EN 60204-1).
• Para la conexión utilice únicamente cables H05RN-F
modelo 4G0,75 o 4G1 con diámetro máximo externo
de 10 mm.
Concluidas las conexiones eléctricas cierre el compartimiento
posterior del motor con la cubierta de plástico y apriete el
prensaestopas.
Modelos de 24V
Tierra de protección
+
-
NO SE UTILIZA
m ATENCIÓN:
• Conecte siempre el cable de tierra como está previsto
por las normativas vigentes (EN 60335-1, EN 60204-1).
• Para la conexión utilice únicamente cables H05RN-F
modelo 3G1,5 con diámetro máximo externo de 10 mm.
Concluidas las conexiones eléctricas cierre el compartimiento
posterior del motor con la cubierta de plástico y apriete el
prensaestopas.
CONEXION DEL CODIFICADOR
m ATENCIÓN: Para el funcionamiento de los
codificadores es indispensable que ambas puertas en
posición de cierre se apoyen en un seguro mecánica.
Seguir las indicaciones siguientes para conectar los
cables del codificador al cuadro de maniobras:
m ATENCION: extenciones de los cables tienen que
hacerse solamente con un cable 4x0,22 apantallado con
cubierta en polietileno
m ATENCION: conectar la malla cubierta al común
accesórios. Averiguar que la tierra de la alimentación de
los accesórios sea conectada al común accesórios.
Concluidas las conexiones eléctricas cierre el
compartimiento posterior del motor con la cubierta de
plástico y apriete el prensaestopas.
ENCODER CUADRO DE MANIOBRAS
M
O
T
O
R
1
ROJO + 24 Vdc
NEGRO COM (-)
AZUL FCA2
BLANCO FCC2
M
O
T
O
R
2
ROJO + 24 Vdc
NEGRO COM (-)
AZUL FCA1
BLANCO FCC1
