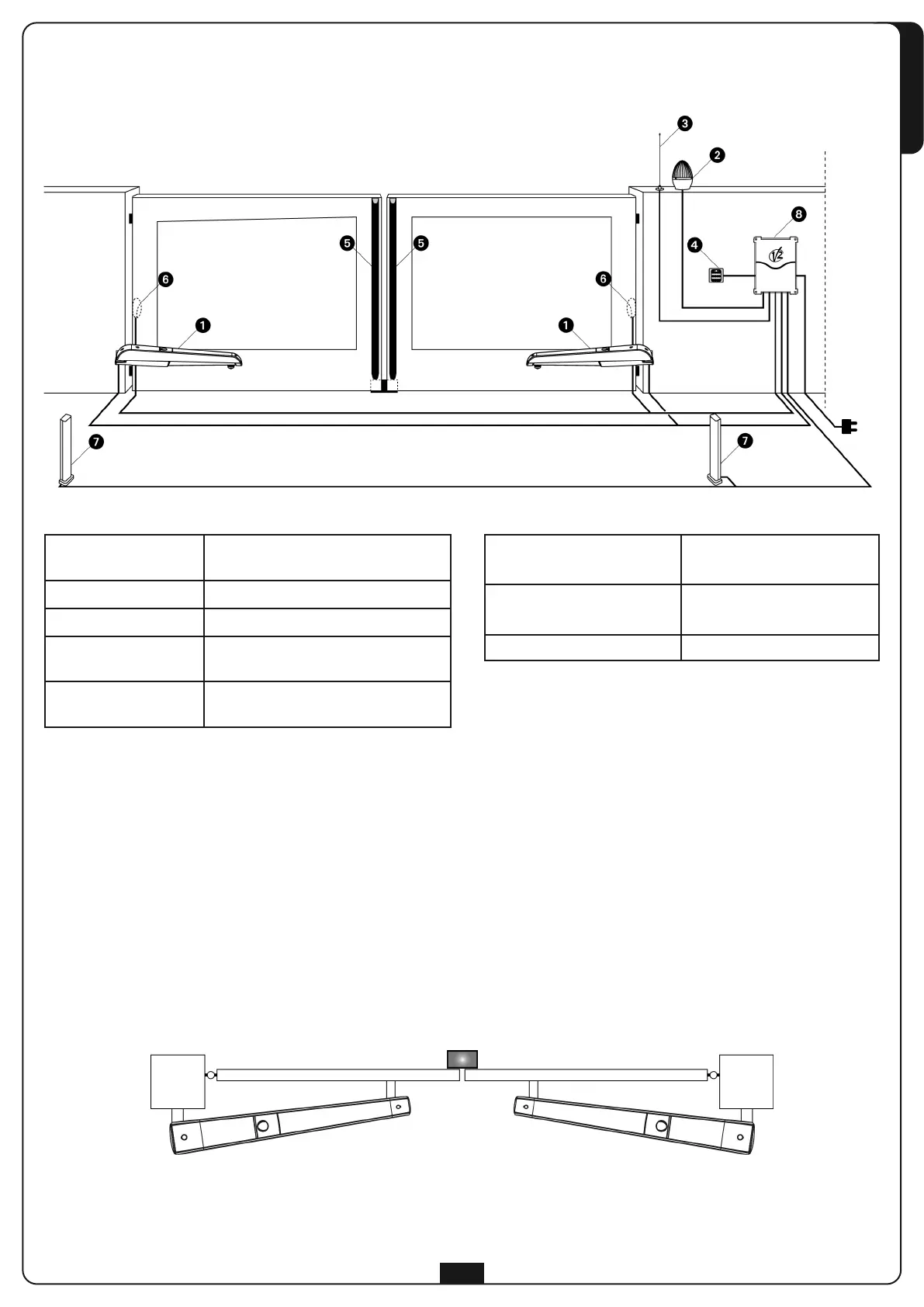

SCHEMA DI INSTALLAZIONE
Attuatore AXIL
- cavo 4 x 0,75 mm
2
(120V/230V)
- cavo 3 x 1,5 mm
2
(24V)
Lampeggiante
cavo 2 x 1,5 mm
2
Antenna
cavo RG-58
Selettore chiave
o digitale
cavo 3 x 0,5 mm
2
Costa di sicurezza
(EN 12978)
- tipo ottico
- tipo resistivo
Fotocellule interne
cavo 4 x 0,5 mm
2
(RX)
cavo 2 x 0,5 mm
2
(TX)
Fotocellule esterne
cavo 4 x 0,5 mm
2
(RX)
cavo 2 x 0,5 mm
2
(TX)
Centrale di comando
cavo 3 x 1,5 mm
2
OPERAZIONI PRELIMINARI
La nuova serie di attuatori AXIL, è stata studiata per automatizzare cancelli a battente pesanti fino a 300 Kg con ante
lunghe fino a 2,8 m. Prima di procedere con l’installazione è fondamentale assicurarsi che il vostro cancello si apra e si
chiuda liberamente e verificare scrupolosamente i seguenti punti:
Cardini e perni in ottimo stato e opportunamente ingrassati.
Nessun ostacolo deve impedire il movimento.
Nessun attrito con il suolo e tra le ante deve essere presente.
Il vostro cancello deve essere equipaggiato di fermo centrale.
