ITALIANO
10

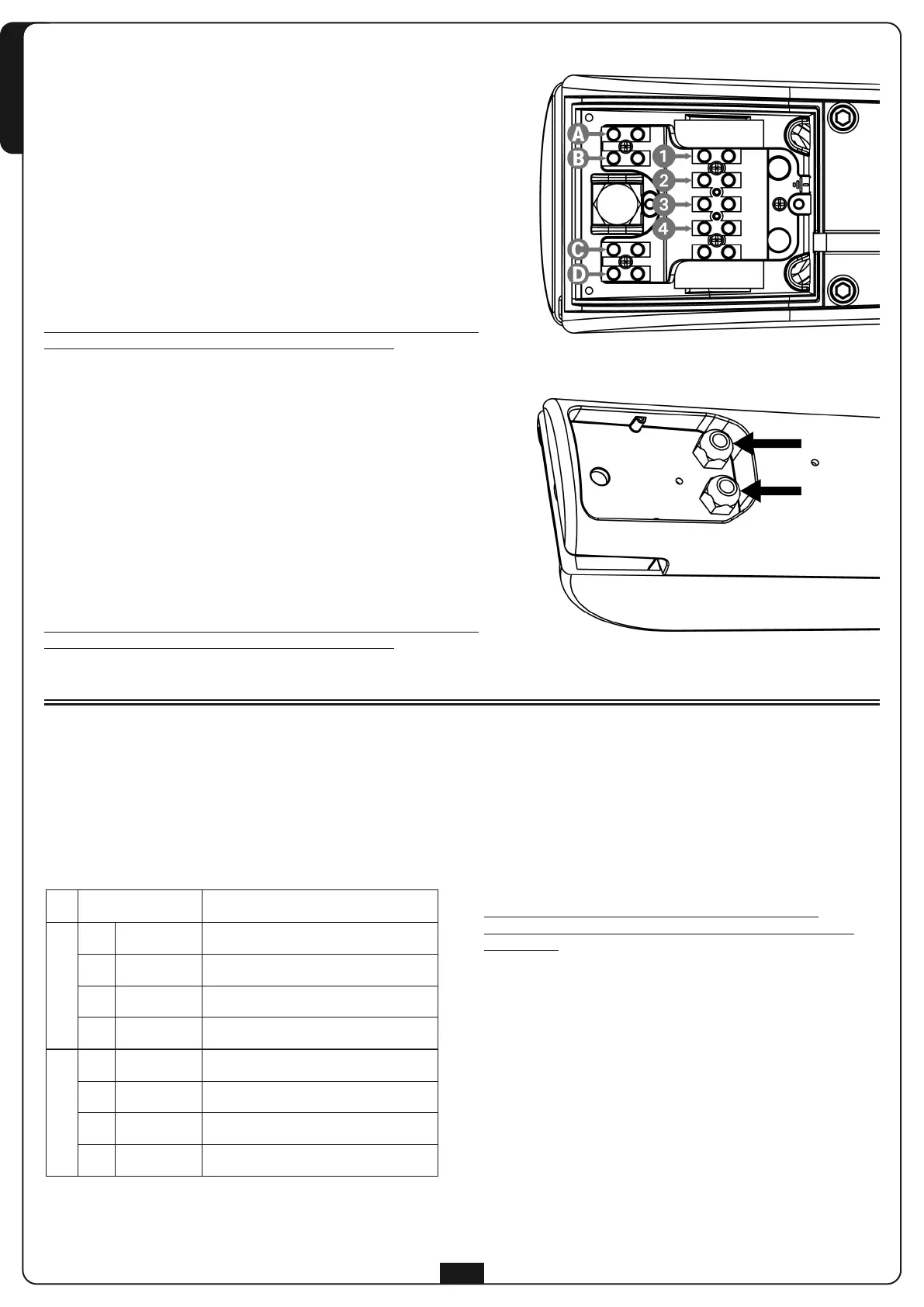

COLLEGAMENTI ELETTRICI
Modelli 230V e 120V
Terra di protezione
Apertura
Comune
Chiusura
m ATTENZIONE:
• Collegare sempre il cavo di terra come previsto
dalle normative vigenti (EN 60335-1, EN 60204-1).
• Per il collegamento utilizzare solo cavi H05RN-F
modello 4G0,75 o 4G1 con ø esterno massimo 10 mm
Terminati i collegamenti elettrici chiudere il vano posteriore del
motore con la cover plastica e serrare il pressacavo.
Modelli 24V
Terra di protezione
+
-
Non utilizzato
m ATTENZIONE:
• Collegare sempre il cavo di terra come previsto dalle
normative vigenti (EN 60335-1, EN 60204-1).
• Per il collegamento utilizzare solo cavi H05RN-F modello
3G1,5 con ø esterno massimo 10 mm
Terminati i collegamenti elettrici chiudere il vano posteriore del
motore con la cover plastica e serrare il pressacavo.
COLLEGAMENTO DELL’ENCODER
m ATTENZIONE: Per il funzionamento degli encoder è
indispensabile che entrambe le ante in posizione di
chiusura si appoggino a un fermo meccanico.
Di seguito le indicazioni da seguire per collegare i cavi
dell’encoder alla centrale di comando:
m ATTENZIONE: eventuali prolunghe del cablaggio
devono essere eseguite solo con un cavo 4x0,22
schermato con guaina in polietilene.
m ATTENZIONE: collegare la calza al comune
alimentazione accessori [COM (-)]. Verificare che la
massa dell’alimentazione accessori sia collegata al
comune accessori
Terminati i collegamenti elettrici chiudere il vano
posteriore del motore con la cover plastica e serrare il
pressacavo.
Cavo ENCODER CENTRALE DI COMANDO
M
O
T
O
R
E
1
ROSSO + 24 Vdc
NERO COM (-)
BLU FCA2
BIANCO FCC2
M
O
T
O
R
E
2
ROSSO + 24 Vdc
NERO COM (-)
BLU FCA1
BIANCO FCC1
