V2 AXIL User Manual

ITALIANO

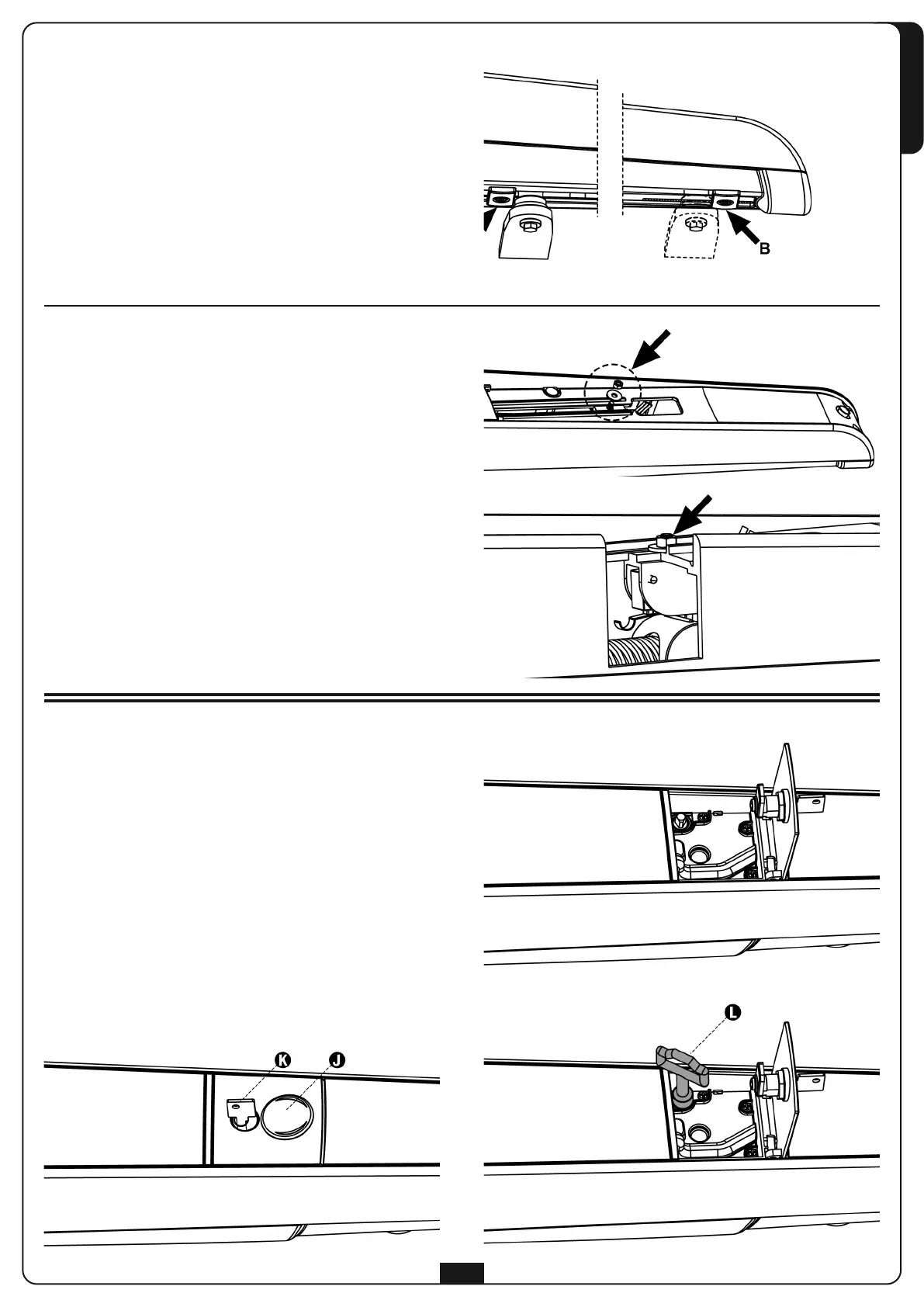

REGOLAZIONE FINECORSA
Versioni SENZA finecorsa elettrico
Per la regolazione dei finecorsa procedere come segue:
• Portare l'anta in posizione di massima apertura,
quindi posizionare il fermo meccanico A a battuta
contro la chiocciola.
• Bloccare il fermo meccanico fissando il bullone
con una chiave da 13mm.
• Portare l'anta in posizione di massima chiusura,
quindi posizionare il fermo meccanico B (accessorio
codice 162223) a battuta contro la chiocciola.
• Bloccare il fermo meccanico fissando il bullone
c
on una chiave da 13mm.
Versioni CON finecorsa elettrico
I
l finecorsa elettrico (già cablato all’interno del motore)
interrompe l'alimentazione sul motore evitando sforzi e
surriscaldamenti inutili.
Per la regolazione dei finecorsa procedere come segue:
• Togliere il carter anteriore del motore e allentare il
dado che tiene il finecorsa elettrico
• Portare l'anta in posizione di massima apertura e
posizionare il finecorsa elettrico in modo che lo switch
intervenga.
• Chiudere il dado che tiene il finecorsa
• Inserire il carter anteriore, chiudere la vite e inserire il
tappino
• Posizionare il fermo meccanico in modo che la corsa
venga bloccata immediatamente dopo l’interveto dello
switch.
• Bloccare il fermo meccanico fissando il bullone con
una chiave da 13mm.
9
SBLOCCO DI EMERGENZA
In caso di mancanza di corrente elettrica, il cancello può
essere sbloccato agendo sul motore:
1. Aprire il copriserratura J presente sul lato superiore
del motore.
2. Inserire la chiave K nella serratura e girare in senso
orario ed aprire completamente lo sportello in plastica
3. Inserire la chiave L nel foro e ruotare in senso orario
fino a finecorsa.
Per ripristinare l’automazione procedere come segue:
1. Ruotare la chiave L in senso antiorario fino a finecorsa
ed estrarla;
2. Chiudere lo sportello e ruotare la chiave K in senso
antiorario
3. Coprire la serratura con lo sportello J.
