ITALIANO
8

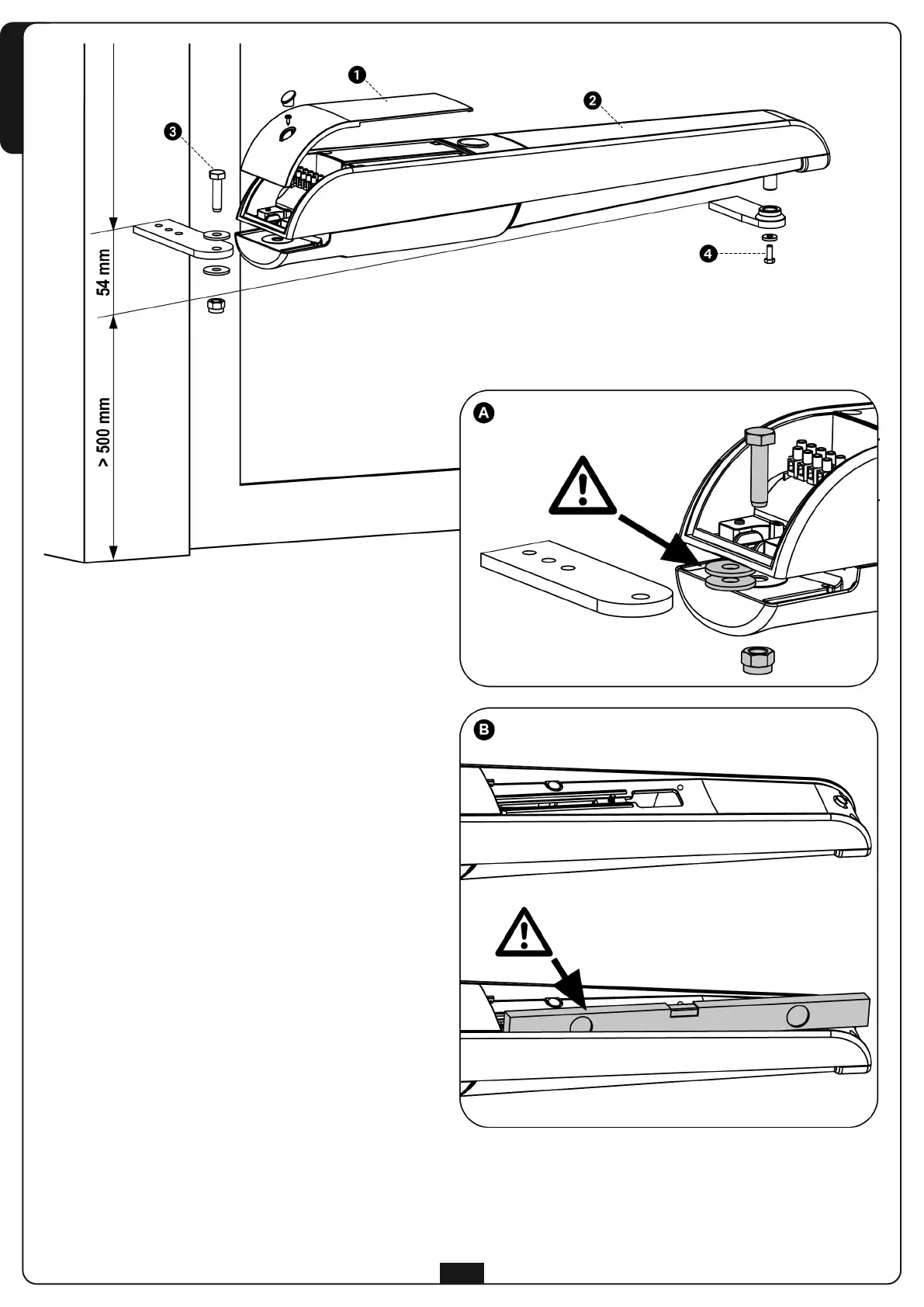

FISSAGGIO DEGLI ATTUATORI
Dopo aver riportato sui pilastri le misure scelte nella
tabella della pagina precedente, procedere con le
seguenti operazioni:
1. Fissare le staffe sui pilastri e sul cancello.
m ATTENZIONE: la staffa anteriore deve essere
posizionata 54 mm più in basso rispetto alla staffa
posteriore.
2. Chiudere l'anta.
3. Sbloccare gli attuatori.
4. Smontare le due cover plastiche 1 e 2
5. Posizionare AXIL sulle staffe e fissare il bullone 3 con
relativo dado autobloccante e le due rondelle
m ATTENZIONE: inserire le due rondelle come
riportato nel riquadro A
6. Fissare il bullone 4 dopo aver inserito la rondella.
m ATTENZIONE: verificare che sia in bolla come
riportato nel riquadro B
7. Provare più volte ad aprire e chiudere manualmente le
ante controllando che non ci siano attriti tra
l'attuatore e la struttura del cancello.
