FRANÇAIS

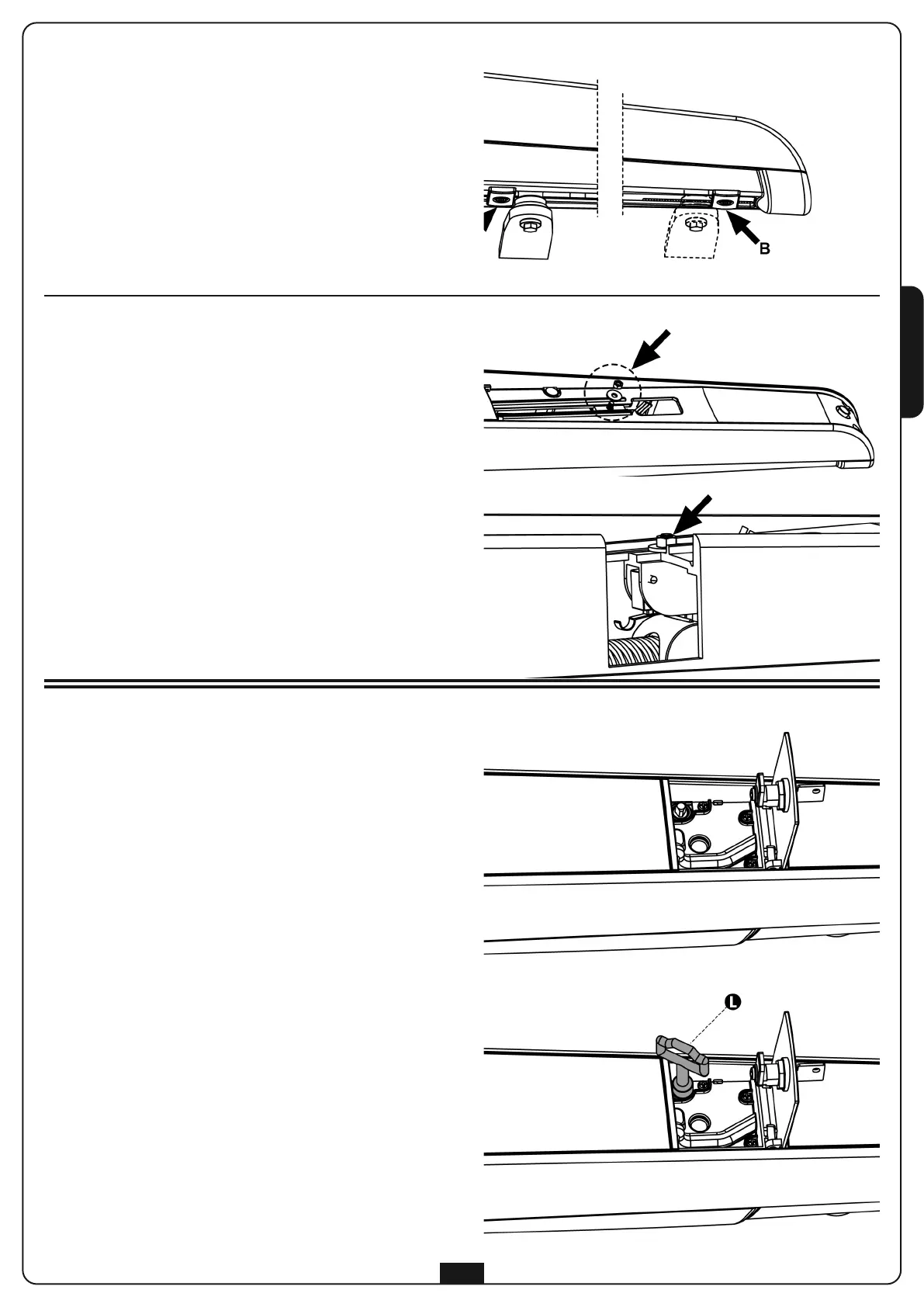

RÉGLAGE FIN DE COURSE
Versions SANS fin de course électrique
Pour le réglage des fins de course, veuillez procéder
comme suit :
• Mener le vantail en position de maximum ouverture,
donc positionner l'arrêt mécanique A jusqu’à butée
contre le limaçon.
• Bloquer la butée mécanique en fixant le boulon avec
une clé de 13mm.
• Mener le vantail en position de maximum fermeture,
donc positionner l'arrêt mécanique B (accessoire
code 162223) jusqu’à butée contre le limaçon.
• Bloquer la butée mécanique.
Versions AVEC fin de course électrique
La butée de fin de course électrique (déjà câblée à
l'intérieur du moteur) interrompt l'alimentation sur le
moteur en évitant des efforts et des surchauffes inutiles.
Pour le réglage des fins de course, veuillez procéder
comme suit :
• Enlever le carter antérieur du moteur et desserrer le
dé qui tient le fin de course électrique
• Mener le vantail en position de maximum ouverture et
positionner la butée de fin de course de sorte que le
switch intervienne.
• Fermer le dé qui tient le fin de course
• Insérer le carter avant, fermer la vis et insérer le
bouchon.
• Positionner la butée mécanique de sorte que la course
soit bloquée immédiatement après l’intervention du
switch.
• Bloquer la butée mécanique en fixant le boulon avec
une clé de 13mm.
DÉVERROUILLAGE D’URGENCE
En cas d’absence de courant électrique, le portail peut
être également déverrouillé en agissant sur le moteur:
1. Ouvrir la protection de la serrure J se trouvant sur le
côté frontal du moteur.
2. Insérer la clé K dans la serrure et tourner dans le sens
des aiguilles d’une montre pour ouvrir complètement
le couvercle en plastique.
3. Insérer la clé L dans le trou et tourner dans le sens
des aiguilles d'une montre jusqu'à l'arrêt.
Pour rétablir l’automation, veuillez procéder comme suit:
1. Tourner la clé L dans le sens contraire des aiguilles
d'une montre jusqu'à l'arrêt et la retirer;
2. Fermer le couvercle et tourner la clé K dans le sens
contraire des aiguilles d'une montr
3. Couvrir la serrure avec le couvercle J.
29
