FRANÇAIS
28

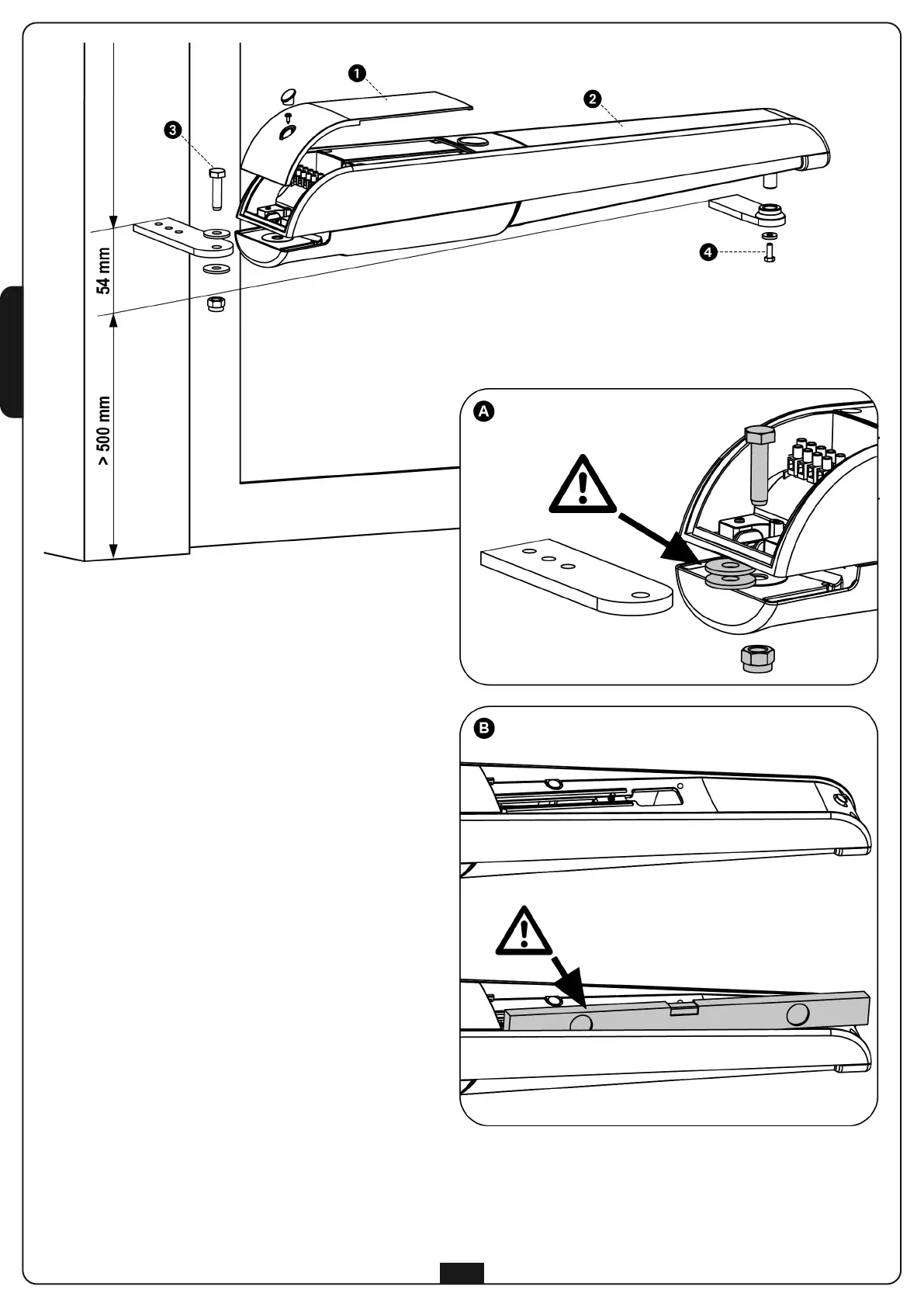

FIXATION DES ACTIONNEURS
Après avoir reporté sur les piliers les mesures choisies
dans le tableau de la page précédente, effectuer les
opérations suivantes:
1. Fixer les étriers sur les piliers et sur le portail.
m ATTENTION: l’étrier avant doit être positionné
54 mm plus en bas par rapport à l’étrier arrière.
2. Fermer le vantail.
3. Débloquer les actionneurs.
4. Démonter les deux couvercles plastiques 1 et 2
5. Positionner AXIL sur les étriers et fixer le boulon
3 avec le relatif dé autobloquant et les deux rondelles
m ATTENTION: insérer les deux rondelles comme
indiqué dans l'encadré A
6. Fixer le boulon 4 après avoir inséré la rondelle.
m ATTENTION: vérifier qu'elle soit en bulle
comme reporté dans l'encadré B
7. Essayer plusieurs fois à ouvrir et fermer les portes
manuellement en contrôlant qu’il y n’ait pas de
frottements entre l'actionneur et la structure du
portail
